这个画法是什么意思（电路图，叉、竖线、触点的组合）

24574
mjinbao
文章数：13934
年度积分：50
历史总积分：24574
作者的所有帖子(13934)
注册时间：2013/1/12
发站内信
2018春节活动（三）
2017春节活动(三)
2016国庆活动(三)
发表于：2013/9/22 6:33:49
#0楼

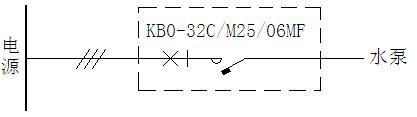

在水泵控制的一个系统图上，见到下图的一个符号，其叉、竖线与接触器触点功能等的组合，不知是何含义，有关标准上有不有这个画法的示例？
附件 KB0-32C.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
23305
产品体验中心会员
gk_0 版主
文章数：7738
年度积分：311
历史总积分：23305
作者的所有帖子(7738)
注册时间：2013/9/9
发站内信
2018论坛贡献奖
2017论坛贡献奖
2017国庆活动(二)
2016论坛贡献奖
2016国庆活动(三)
英威腾变频器(一)
S7-200 SMART(一)
寻找英威腾（三）
英威腾PLC体验(一)
2015春节活动
2013辞旧迎新
2013辞旧迎新
2013国庆活动
发表于：2013/9/22 8:17:32
#1楼
是指三相电源接入断路器和接触器的画法，看得出断路器是32C的，貌似带保护装置的接触器
不被人嘲笑的梦想，就不值得去追求！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
11823
产品体验中心会员
gzg_00
文章数：8996
年度积分：50
历史总积分：11823
作者的所有帖子(8996)
注册时间：2009/10/1
发站内信
发表于：2013/9/22 8:35:45
#2楼
带跌落的
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
12616
产品体验中心会员
郭自动
文章数：533
年度积分：326
历史总积分：12616
作者的所有帖子(533)
注册时间：2008/2/26
发站内信
发表于：2013/9/22 11:08:15
#3楼
这是建筑施工的电气接线原理图，还是比较标准的。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
14540
产品体验中心会员
卢学斌
文章数：5277
年度积分：83
历史总积分：14540
作者的所有帖子(5277)
注册时间：2009/12/3
发站内信
2018论坛分享达人
发表于：2013/9/22 11:16:23
#4楼
这个是KB0，一种集成的控制组件。保护功能很全，有过压，过流，欠压，缺相等等保护功能并且可以设置保护功能的参数。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
24574
mjinbao
文章数：13934
年度积分：50
历史总积分：24574
作者的所有帖子(13934)
注册时间：2013/1/12
发站内信
2018春节活动（三）
2017春节活动(三)
2016国庆活动(三)
发表于：2013/9/22 19:19:39
#5楼
谢谢各位的回复！
主要想问的是，这种画法的来源；若是自行组合的符号，是否符合标准的规定。
另外，那一竖线又作何解。

想来，若作为装置画，则应当可以方框内示出其主要功能；
修改后的标准没看，有许多年基本上没制图、也没阅图了，所以想了解一下。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
4848
产品体验中心会员
576187527
文章数：2422
年度积分：50
历史总积分：4848
作者的所有帖子(2422)
注册时间：2010/8/1
发站内信
发表于：2013/9/22 20:28:27
#6楼
学习了
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
3602
丶丶小牛
文章数：1471
年度积分：50
历史总积分：3602
作者的所有帖子(1471)
注册时间：2013/7/19
发站内信
发表于：2013/9/23 8:23:08
#7楼
建筑电气
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
24574
mjinbao
文章数：13934
年度积分：50
历史总积分：24574
作者的所有帖子(13934)
注册时间：2013/1/12
发站内信
2018春节活动（三）
2017春节活动(三)
2016国庆活动(三)
发表于：2013/9/24 17:33:34
#8楼
今天又偶然在百度知道提问中，看到了这个符号；
看来，这个画法是通行的画法，只是仍不知道其来源。

当然，大家都这么画，也就是对的了。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
25174
产品体验中心会员
wenquan753
文章数：15252
年度积分：49
历史总积分：25174
作者的所有帖子(15252)
注册时间：2006/10/18
发站内信
2018论坛解答高手
发表于：2013/9/24 20:09:04
#9楼
标准画图
