【启程PLC培训】图说S7-300(1)

最近在发现周边的工程师有更多的开始学习西门子的控制系统了，在学习的过程中，有很多的朋友跟老鬼讨论、切磋！我很欣慰，鉴于很多朋友的基础不是很好，老鬼花了一些时间做了以个系列的技术专题。老鬼拒绝枯燥的文字，拒绝乏味的理论，拒绝陈词滥调。总之一切都是希望想进步的朋友能够读懂，《图说西门子S7-300》希望对你有所帮助！《图说西门子S7-300》连载系列 持续更新！！！！

一、配件型号
例如：6ES7 315-2AG10-0ab0是西门子进口的CPU313订货号，详细说明如下:
6ES----自动化系统系列
7------7：S7系列，5：S5系列
3------2：200系列，3：300系列，4：400系列
1------0：电源 1：CPU，2：DI/DO，3：AI/AO，4：通讯模块，5：功能模块
5------1:输入，2：输出，3：输入输出（对于数字量)，5：输入输出（对于模拟量）
2AG ----输入/输出电压等级，尺寸，类型等查看相关文档
10-----版本，如果最后一位数字不同，基本上可以通用
0------产地，0表示进口，8的话表示是国产的

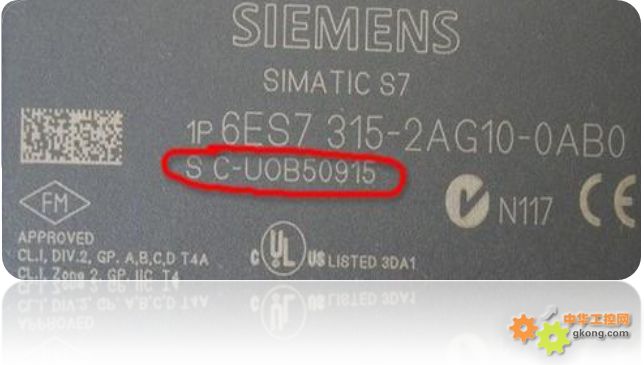

生产日期：在条形码的下面看“-”号后面的那一串
编号第一位：年份
N-2001 / P-2002 / Q-2003 /
S-2004 / T-2005 / U-2006 /
V-2007 / W-2008 / X-2009 /

A-2010 / B-2011
编号第二位：月份
1-1月/ 2-2月/ 3-3月4-4月/ 5-5月/ 6-6月7-7月/ 8-8月/ 9-9月O-10月 / N-11月 / D-12月

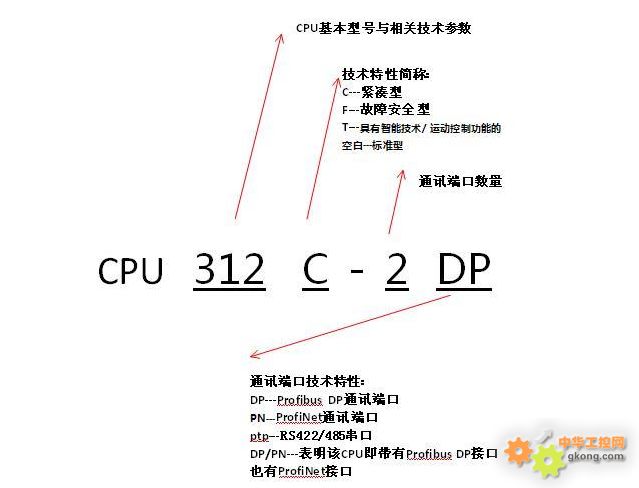

二、CPU型号


三、运行状态指示灯
SF: （System Fault） 系统故障 亮红色
BF：（Bus Fault）总线错误 亮红色
DC5V: 内部5v电源指示 亮绿色
FRCE: （Force）至少有一个I/O被强制时亮 亮黄色
BUN: 运行方式，cpu处于运行的时候 亮绿色，重新启动时以2HZ的频率闪HOLD状态时以0.5Hz的频率闪亮
STOP:停止运行 亮黄色
（旧款S7-300中多SF DP和BATE指示灯）
BATE: 记忆电池指示，如果该灯亮，说明记忆电池电压不够或没有电 亮红色
SF DP：亮时表示CPU DP通信有故障 亮红色
四、MMC卡
旧款MMC卡在停电时需要记忆电池来辅助保存数据和程序
新款不需要记忆电池
五、模式选择开关
RUN（ RUN-P）: 调试模式，编程器能对CUP进行运行和停止运行操作
STOP: 停止模式，开关在停止模式位置，cpu不扫描执行用户程序，编程器能行运行和停止操作
MRES: 复位模式，模式开关在这个位置不能自然停留，松开后自然回到停止模式位置
