关于CANopen协议的PLC，含梯形图编程

   CANopen是一种架构在控制局域网路（Control Area Network, CAN）上的高层通讯协定，包括通讯子协定及设备子协定常在嵌入式系统中使用，也是工业控制常用到的一种现场总线。CANopen 实现了OSI模型中的网络层以上（包括网络层）的协定。CANopen 标准包括寻址方案、数个小的通讯子协定及由设备子协定所定义的应用层。 CANopen 支援网络管理、设备监控及节点间的通讯，其中包括一个简易的传输层，可处理资料的分段传送及其组合。一般而言数据链结层及物理层会用CAN来实作。

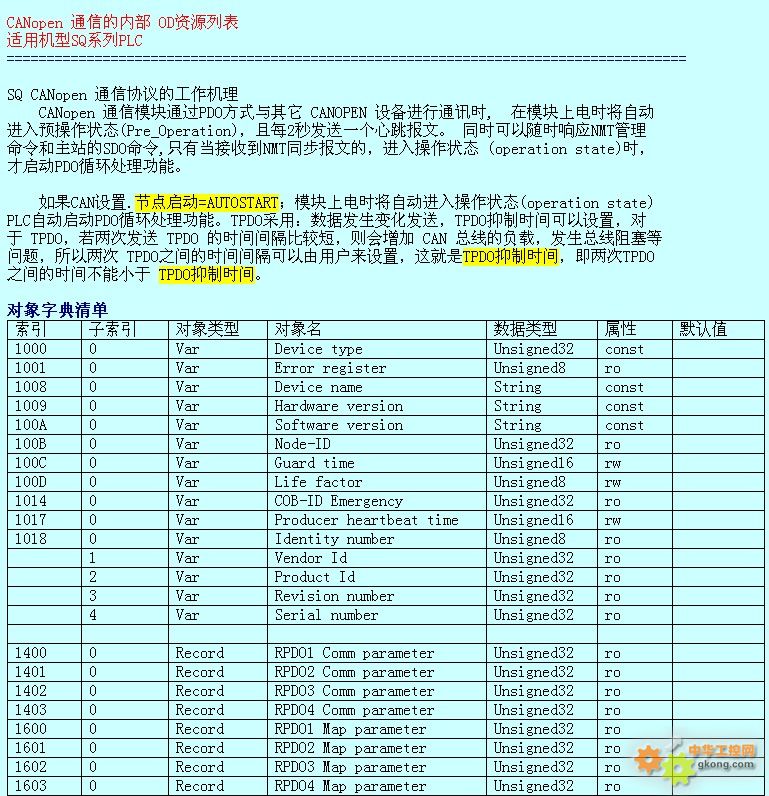

    CANopen 设备都需要具备对象字典，用来设定设备组态及进行非即时的通讯。对象字典的entry 定义如下：索引 (Index)：对象 16 位元的位址。 对象名称 (Object name)：一个代表对象的 symbolic type，可以是阵列、纪录或只是一个变量。 名称 (Name)：描述此 entry 的字串。 形态 (Type)：变量的资料形态。 属性 (Attribute)：提供此 entry 是否可读/可写的资料，有下列四种：可读/写、只读、唯写、只读常数。 必须 (Mandatory)/可选 (Optional)字段定义属于特定设备规范下的设备，是否必须实现某些对象。 在 CANopen 标准中定义了对象字典中的基本资料型态，包括逻辑值、整数及浮点数。也定义了复合对象：如阵列、记录及字串。复合对象用一个 8 位元的数值作为其子索引(subindex)。记录或阵列中子索引 0 的位置记录此数据结构的元素个数，资料型态为 UNSIGNED8。下面是广州三青创工的36MT型号PLC的CANopen协议组网工程案例如下：
相关资料下载：
通讯模型

CANopen 设备间的通讯可分为以下三种通讯模型。

在 master/slave 模型中，一个 CANopen 设备为 master，负责传送或接收其他设备（称为 slave）的数据。NMT 协定就使用了 master/slave 模型。 主从（client/server）模型定义在 SDO 协定中，SDO client 将对象字典的索引及子索引传送给 SDO server，因此会产生一个或数个需求数据（对象字典中，索引及子索引对应的内容）的 SDO 封包。 生产者/消费者（producer/consumer）模型用在 Heartbeat and Node Guarding 协定。由一个生产者送出数据给消息者，同一个生产者的数据可能给一个以上的消息者。又可分为二种： push-model：生产者会自动送出数据给消费者。 pull-model：消费者需送出请求讯息，生产者才会送出数据。

编辑本段
协定

NMT 协定NMT（网络管理, Network management）协定会定义（设备内部）状态机的状态变更命令（如启动设备或停止设备）、侦测远端设备 bootup及故障情形。

NMT master 使用的模组控制协定可变更设备的状态。其 COB-ID 为 0，其功能码及节点 ID 均为 0，因此网络上的所有节点均会处理这个讯息。在此讯息的资料部份会有此讯息实际针对节点的ID，此 ID 也可为 0，表示所有节点都要变更为指定的状态。

心跳协定（Heartbeat protocol）是用来监控网络中的节点及确认其正常工作。心跳讯息的生产者（一般是 slave 设备）周期性的送出功能码 1110、ID 为本身节点 ID 的讯息，讯息的资料部份有一个表示节点状态的位元。而心跳讯息的消费者负责接收上述资料，若在指定时间（于设备的对象字典中定义）内，消费者均未收到讯息，可采取相关行动（例如显示错误或重置该设备）。

其格式为：

COBID + DATA(status of node) CANopen 设备需要在 bootup 时自动从 Initializing 状态切换至 Pre-operational 状态，设备会在切换完成后送出一个心跳讯息，这就是心跳协定。
有一种 pull model 的 NMT 协定，称作节点监控（Node guarding）协定，也可以作从机的监控。
SDO 协定
服务资料对象(SDO)可用来存取远端节点的对象字典，读取或设定其中的资料。提供对象字典的节点称为SDO server，存取对象字典的节点称为SDO client。SDO 通讯一定由SDO client 开始，并提供初始化相关的参数。

在CANopen的术语中，上传是指由 SDO server 中读取资料，而下载是指设定 SDO server 的资料。
PDO 协定
进程数据对象 (PDO) 协定可用来在许多节点之间交换即时的资料。可透过一个 PDO ，传送最多 8 字节（64位元）资料给一设备，或由一设备接收最多 8 字节（64位元）的资料。一个 PDO 可以由对象字典中几个不同索引的资料组成，规划方式则是透过对象字典中对应 PDO mapping 及 PDO 参数的索引。
PDO 分为两种：传送用的 TPDO 及接收用的 RPDO。一个节点的 TPDO 是将资料由此节点传输到其他节点，而 RPDO 则是接收由其他节点传输的资料。一个节点分别有 4 个 TPDO 及 4 个 RPDO 。
PDO 可以用同步或异步的方式传送：同步的 PDO 是由 SYNC 讯息触发，而异步的 PDO 是由节点内部的条件或其他外部条件触发。例如若一个节点规划为允许接受其他节点产生的 TPDO 请求，则可以由其他节点送出一个没有资料但有设定 RTR 位元的 TPDO（TPDO 请求），使该节点送出需求的资料。
借由 RPDO 也可以使两种设备同时启动。
CANopen 专有名词
PDO 程序资料对象 - 对应实际物理量的输入及输出。资料的单位可能是 RPM, V, Hz, mAmp...。
SDO 服务资料对象 - 一般来说是组态设定的资料，如节点位置、节点ID、通讯速度、位移、增益等。……
COB-ID - CAN 对象编号
CAN ID - CAN Identifier. 是在每个 CAN 讯息前面的讯息识别码，共 11 位元。
EDS - 电子资料档（Electronic data sheet）是 INI 格式或XML格式（从2007年底开始）的档案。
DCF - 设备组态档案（Device configuration file），是加强版的 EDS，可以设定节点 ID 及通讯速度。
