系统概述
钻井平台的监控系统通常包括生成过程监控和报警监控两部分。生产监控主要用来对钻井生产过程的监视和控制；包括对各个钻井、原油生产、柴油生产、输油管线、开采油料的存储等生产过程相关参数的数据采集和生产流程的工艺控制。钻进平台本身的安全是保障人员安全和生产安全的基础，所以对报警的监控是至关重要的；在每层平台的相关部分都有报警监控和防护设备；报警监控主要包括可燃气体、火焰监控以及各个甲板层喷淋系统的监视和控制。除此之外，还包括对水源、电力等部分的常规监控。
钻井平台对监控系统软件、硬件的可靠性要求非常高。通常都需要监控系统采用冗余的备份系统（包括软件冗余和硬件冗余两部分）。如PLC的CPU模块以及和工控机通讯的通讯模块都采用冗余方式，即采用2块CPU模块、2块通讯模块、及相应的冗余控制。控制系统软件采用FIX7.0中文版两套分别在两台研华工控机上独立运行。每台工控机有独立的通道与PLC进行通讯。正常工作时，两套监控系统同时进行工作。而对现场的操作，则固定通过一套监控系统进行。如果其中一套监控系统出现故障，则使用另外一套监控系统进行操作，从而保障了整个系统的高可靠性。
通过平台的管理局域网，可以把每天的生产数据和一段时间的历史生成数据，汇总处理后传输到陆地的生产管理部门，使管理部门能即时掌控平台的生产情况，对将来的生产计划进行及时的调整。通讯方式通常采用卫星通讯。
系统实例
项目名称： 南海某石油钻井平台
系统组成 ： PLC：TI系列PLC 2套
工控机：工控机2台
软件：FIX7.0中文版
功能简介 ： 监控系统硬件和软件全部采用冗余方式。PLC的CPU模块以及和工控机通讯的通讯模块都采用冗余方式，即采用2块CPU模块、2块通讯模块、及相应的冗余控制。控制系统软件采用FIX7.0中文版两套分别在两台研华工控机上独立运行。每台工控机有独立的通道与PLC进行通讯。正常工作时，两套监控系统同时进行工作。而对现场的操作，则固定通过一套监控系统进行。如果其中一套监控系统出现故障，则使用另外一套监控系统进行操作，从而保障了整个系统的高可靠性。

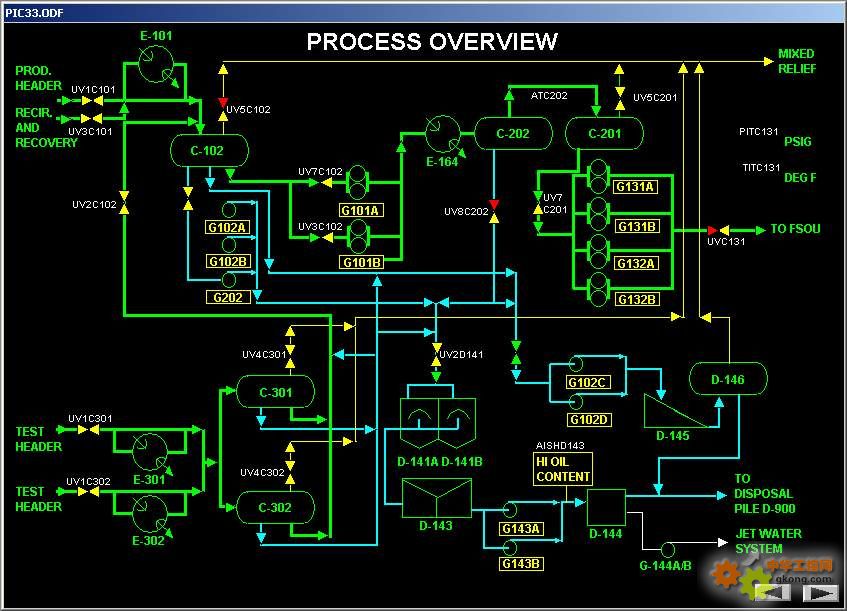

结构图：![附件]()
钻井平台的监控系统通常包括生成过程监控和报警监控两部分。生产监控主要用来对钻井生产过程的监视和控制；包括对各个钻井、原油生产、柴油生产、输油管线、开采油料的存储等生产过程相关参数的数据采集和生产流程的工艺控制。钻进平台本身的安全是保障人员安全和生产安全的基础，所以对报警的监控是至关重要的；在每层平台的相关部分都有报警监控和防护设备；报警监控主要包括可燃气体、火焰监控以及各个甲板层喷淋系统的监视和控制。除此之外，还包括对水源、电力等部分的常规监控。
钻井平台对监控系统软件、硬件的可靠性要求非常高。通常都需要监控系统采用冗余的备份系统（包括软件冗余和硬件冗余两部分）。如PLC的CPU模块以及和工控机通讯的通讯模块都采用冗余方式，即采用2块CPU模块、2块通讯模块、及相应的冗余控制。控制系统软件采用FIX7.0中文版两套分别在两台研华工控机上独立运行。每台工控机有独立的通道与PLC进行通讯。正常工作时，两套监控系统同时进行工作。而对现场的操作，则固定通过一套监控系统进行。如果其中一套监控系统出现故障，则使用另外一套监控系统进行操作，从而保障了整个系统的高可靠性。
通过平台的管理局域网，可以把每天的生产数据和一段时间的历史生成数据，汇总处理后传输到陆地的生产管理部门，使管理部门能即时掌控平台的生产情况，对将来的生产计划进行及时的调整。通讯方式通常采用卫星通讯。
系统实例
项目名称： 南海某石油钻井平台
系统组成 ： PLC：TI系列PLC 2套
工控机：工控机2台
软件：FIX7.0中文版
功能简介 ： 监控系统硬件和软件全部采用冗余方式。PLC的CPU模块以及和工控机通讯的通讯模块都采用冗余方式，即采用2块CPU模块、2块通讯模块、及相应的冗余控制。控制系统软件采用FIX7.0中文版两套分别在两台研华工控机上独立运行。每台工控机有独立的通道与PLC进行通讯。正常工作时，两套监控系统同时进行工作。而对现场的操作，则固定通过一套监控系统进行。如果其中一套监控系统出现故障，则使用另外一套监控系统进行操作，从而保障了整个系统的高可靠性。
结构图：
