维控HMI和PLC在本压机的应用

一、简介

　　双压头上下恒温热压机，运用在TAB、COG液晶模块生产、高密度FPC与PCB连接、FPC与FPC连接和摄像头与FPC连接中，此设备让各种产品贴合更精准、高效，机器具有很高的效率及自动化程度，操作简便，采用人工上料、自动压合等连续复合型运动方式，仅需一人即可完成整个机台的操作，在改善产品质量与人工劳动强度、降低人工成本的同时摆脱了对人员熟练程度的过度依赖。设备主要由PLC、精密导轨、精密气缸、压合机构和人机界面等多部件组成、已广泛使用在平板显示行业。

二、优势

  1、维控LX系列PLC控制，维控触摸屏人机操作界面，参数设置浏览简洁直观，操作方便。
  2、高精度气缸驱动压合，压力可以根据需要准确调整。
  3、高精度恒温控制系统，保证压合温度稳定。
  4、模块采用直角边定位真空吸附，操作简单方便。
  5、机器整体结构人性化，易操作、操作安全、美观大方。

三、工程相关

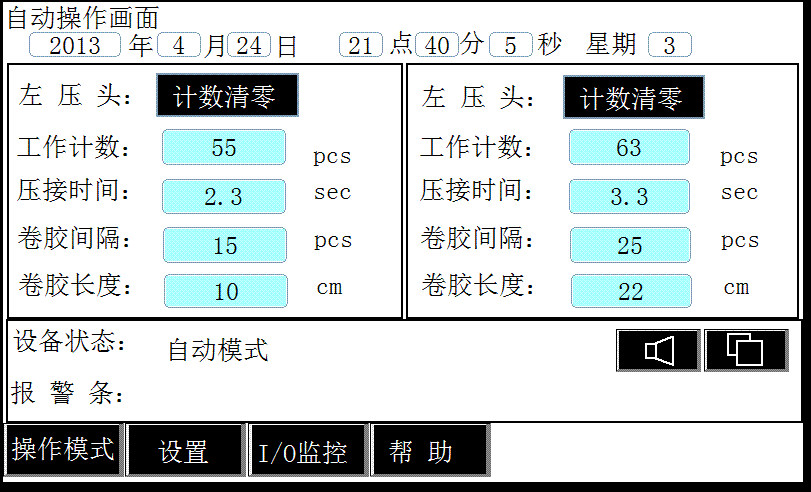

自动画面：

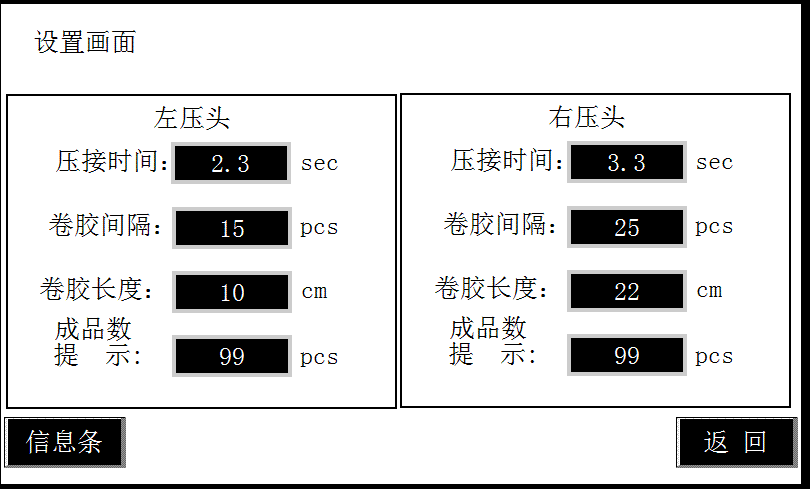

参数设置：

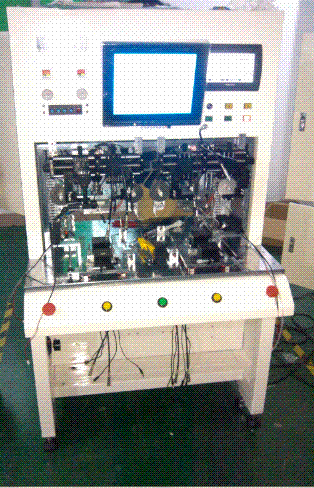

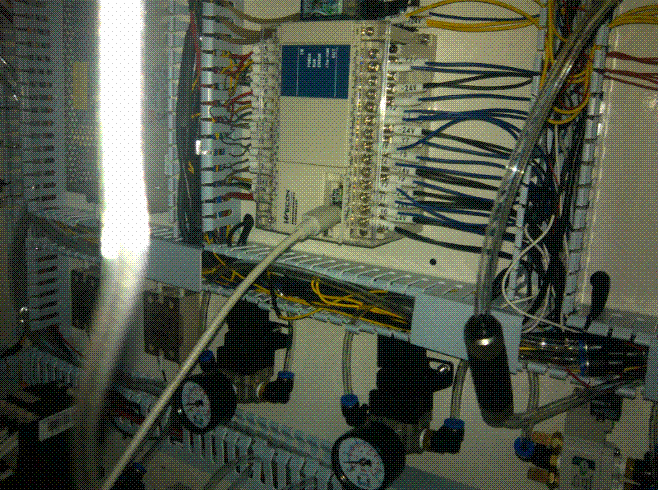

现场：                          维控LX2n-40MR

　　　　　　　　　　　　　　　　　　　HMI---700L



四、控制流程

　　　该设备的运行模块整体分左右两部分，从上往下依次为：压头、卷胶、平台。卷胶后方接恒速马达，平台和压头的移动通过气缸来推动。左右两部分的运作独立、互不干扰。

　　　运行流程：平台往里运行到指定位置后压头往下运动，下压设定的次数后，卷胶马达启动，卷胶达到设定长度后，马达停止，经过设定的压接时间，压头上升，平台往外移动到指定点。这一系列动作包括设备上电、急停之后、回原点、CCD显示切换等，主要由LX PLC控制。

　　　通过位于该设备右上角的维控人机界面可以设定相关参数如压接时间、卷胶间隔、卷胶长度等，显示报警信息，设备另外两种运行模式：手动模式、测试模式亦是在触摸屏上面操作
