学员笔记系列（2）——第一个SIMATIC Manager项目并仿真

                              第一个SIMATIC Manager项目并仿真
课题内容
创建一个S7-300站的项目，编程实现电机启动，停止，保护和报警功能，并用仿真器进行仿真。
1.1 实施步骤
1.1.1 认识SIMATIC Manager软件界面
SIMATIC快捷工具栏提供了许多快捷方便的操作命令，做设计时多运用快捷方式，熟练运用。

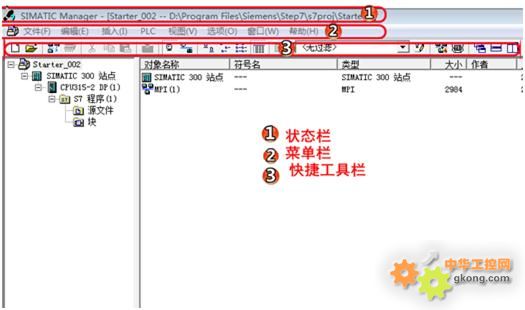

                                       图 2-1 SIMATIC软件界面

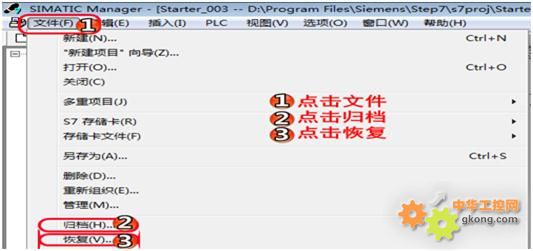

文件菜单中，重点掌握归档和恢复。归档是将工程压缩，便于管理和传输，恢复是将压缩的工程项目解压还原。

                                       图 2-2 归档和恢复
选项菜单掌握自定义里面的语言和常规两项。

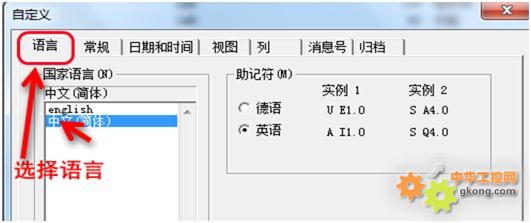

                                       图 2-3 语言选择

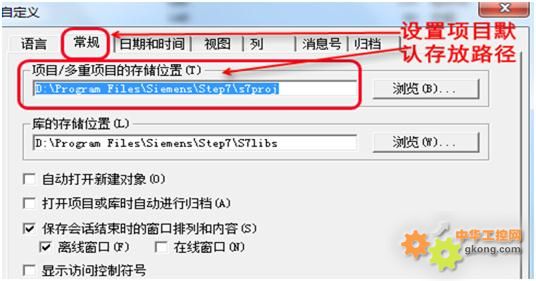

                                       图 2-4 常规选项
1.1.2 建立项目
硬件组态，参考《用SIMATIC Manager 硬件组态》笔记。

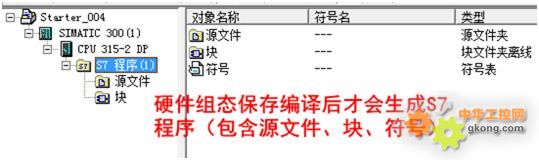

组态完成后系统会生成相关数据，包含硬件信息的系统数据。

                                       图 2-5 S7程序信息

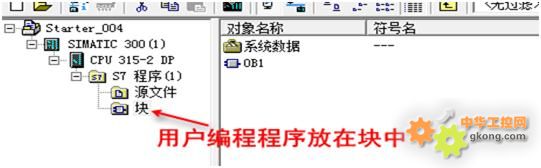

                                       图 2-6 程序块

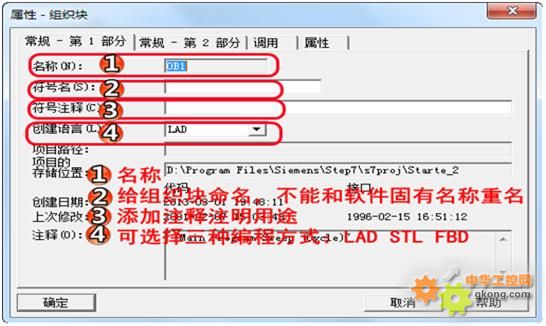

双击OB1，弹出组织块发生对话框，在组织块属性窗口中，包含了该组织块基本信息。

                                       图 2-7 组织块属性
点确定，进入OB1编程界面。

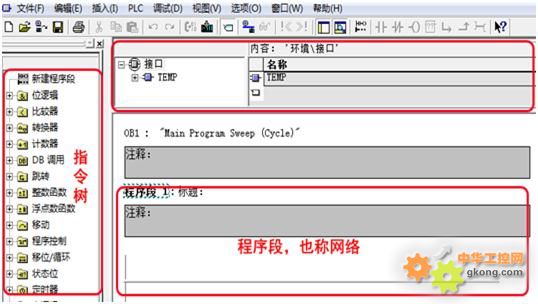

                                       图 2-8 OB1编程界面
三种编程语言的指令树内容是不一样的。在编程窗口中，且在程序可编程状态下，可以通过快捷方式切换编程语言，Ctrl+1为LAD，Ctrl+2为STL，Ctrl+3为FBD，也可以通过视图菜单进行选择。

                                      图 2-9 编程语言选择

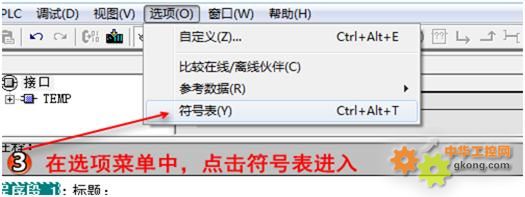

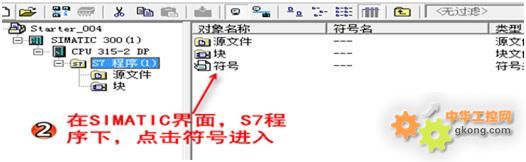

一段程序编好后，为了提高程序的可读懂，应该给地址加上符号和注释，符号表的作用就在此。编辑符号表有三种方法。

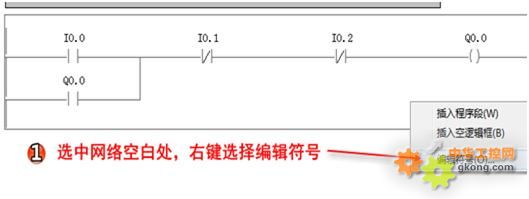

                                      图 2-10 编辑符号方法1

                                      图 2-11 编程符号方法2

                                      图 2-12 编程符号方法3

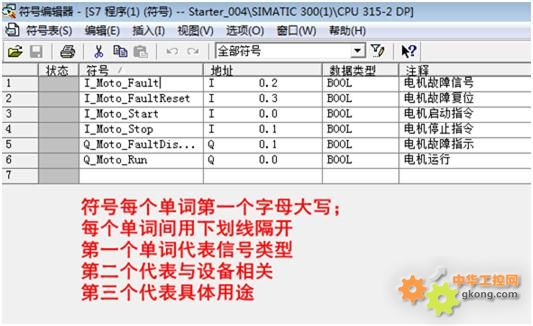

符号表命名应该遵循一定的规则，尽量规范化,清晰明了。

                                      图 2-13 符号命名规则
在本项目中，异常情况处理的一些思想尤其重要，如以下图片所标。

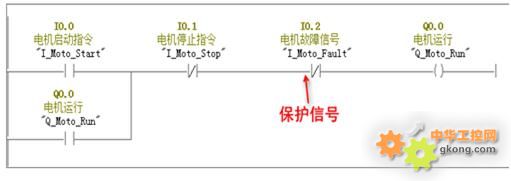

                                      图 2-14 程序段1

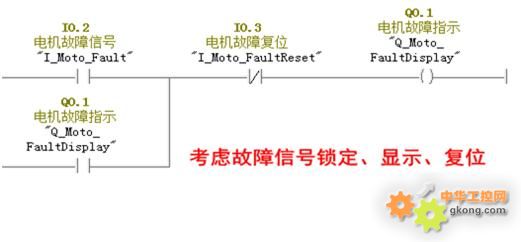

                                      图 2-15 程序段2
1.1.3 用仿真器仿真
用S7-PLCSIM可以对一般S7-300程序进行仿真，调试，在进行仿真前，在SIMATIC界面把仿真器打开。

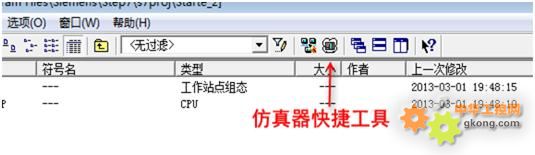

                                      图 2-16 仿真快捷工具

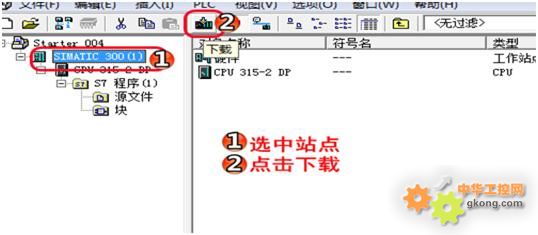

                                      图 2-17 下载程序到仿真器

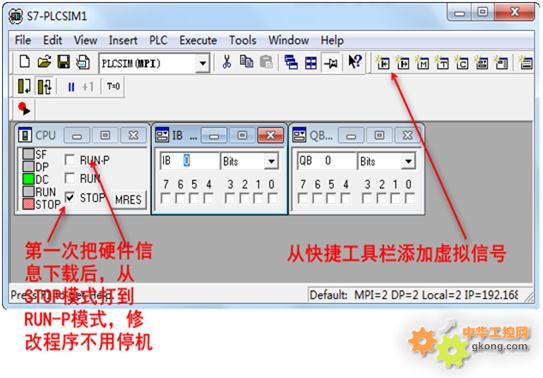

下载完成后，就可以进行仿真，并且可以在线修改。在每次修改程序后，都要保存并下载才能继续运行。

                                           图 2-18 使用仿真器
