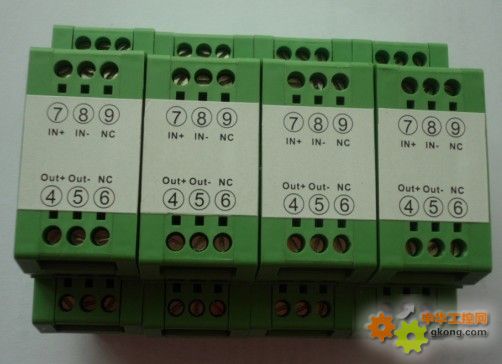

主要特性
精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用。
国际标准信号输入:0-5V/0-10V/1-5V/2-10V,0-10mA/0-20mA/4-20mA等。
输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力。
全量程范围内极高的线性度（非线性度<0.2%）
型号及定义
DIN11 IBF - U(A)□- P□- O□
输入额定电压U（或电流A）值 辅助电源P 输出O
U1： 0-5V A1：0-1mA P1： DC24V O1：4-20mA
U2：0-10V A2：0-10mA P2： DC12V O2：0-20mA
U3：0-75mV A3：0-20mA P3： DC5V O4：0-5V
U4：0-2.5V A4：4-20mA P4： DC15V O5：0-10V
U8:2-10V O6：1-5V
Uz：用户自定义 Az：用户自定义 Pz：用户自定义 Oz: 用户自定义
产品选型举例
例：输入1：0-5V 辅助电源：24V 输出2：4-20mA 产品型号：DIN11 IBF-U1-P1-O1
通用参数
精 度 ---------- 0.1% ，0.2% ，0.5% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、24V，±10% 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 2500VDC，50Hz，1分钟，漏电流 1mA
存储温度---------- -45 ~ +80℃ 耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)
输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间
0-5V ≥300KΩ 电压输出
< 0.6W
电流输出
<1.5W 2.0倍额定：连续 4-20mA 负载电阻
不超过350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍额定：连续
3.0倍额定：1S
0-10mA TYP：250Ω
可自设定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 电流输出型如果要求负载电阻500Ω,请另做注
模拟信号光电隔离放大器
IBF -U(A)□ -P□- O□
产品型号及定义
IBF -U(A)□ -P□- O□
连续隔离电压值： 3000VDC
电源电压输入范围： ±10%Vin
焊接温度（10秒）： +300℃
输入电压或电流信号值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
O10: 用户自定义
产品说明:
SIP12脚符合UL94V-0标准阻燃封装
只需外接电位器既可调节零点和增益
电源、信号、输入输出 3000VDC隔离
工业级温度范围：-45～+85度
有较强的抗EMC电磁干扰和高频信号空间干扰特性
大小： 32.0mm*13.8mm*8.8mm
应用举例:
直流电流/电压信号的隔离、转换及放大
模拟信号地线干扰抑制及数据隔离采集
信号远程无失传输
电力监控、医疗设备隔离安全栅
一进一出、一进两出、两进两出模拟信号转换
特点：
精度等级：0.1级、0.2级、0.5级。
0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。
输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。
全量程范围内极高的线性度（非线性度<0.2%）
