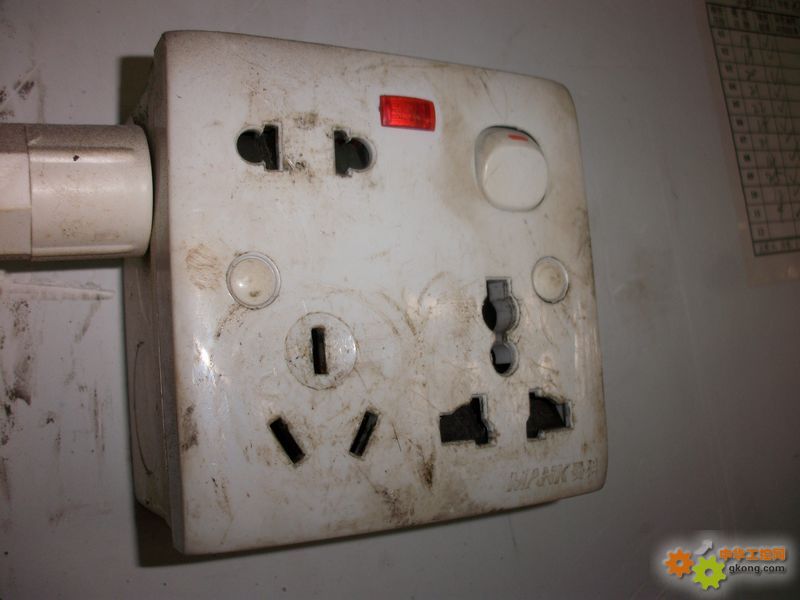

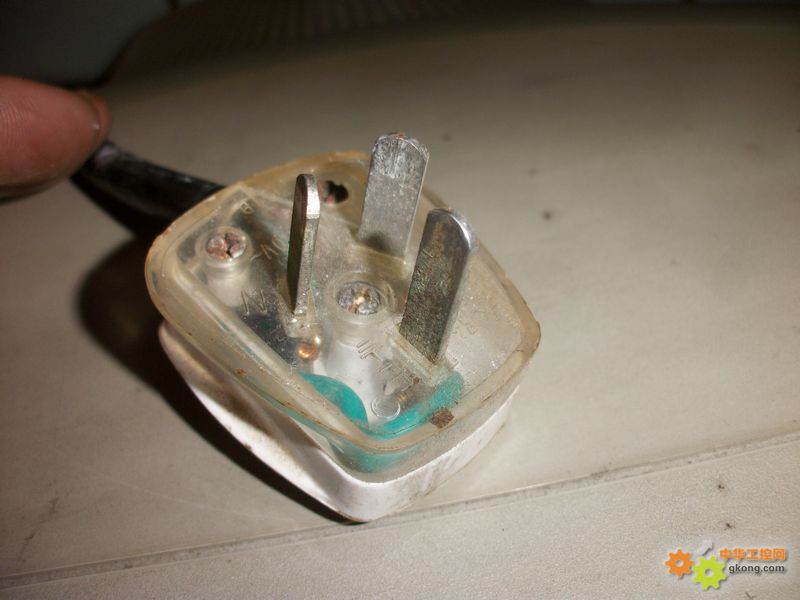

这行干了这么久，画了这么多电路图，今天才知道自己竟然不知道在电路图中怎么画下面这两个东西：

【方案】小菲课堂｜灵活的FLIR可互换AutoCal?智能自标定镜头，如何突破各种检测距离的限制？

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

6262

产品体验中心会员

yohikp

文章数：1648

年度积分：50

历史总积分：6262

作者的所有帖子(1648)

注册时间：2008/9/15

发站内信

发表于：2012/11/21 10:58:04

#1楼

就照着实物画个简图，清晰明了，谁看了都知道。。。

[此贴子已经被作者于2012/11/21 16:29:45编辑过]

天将降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身。。。

【方案】【产品技术分享专栏】ACS530 B0-B2安装补充说明

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

25166

产品体验中心会员

dlr

文章数：4473

年度积分：652

历史总积分：25166

作者的所有帖子(4473)

注册时间：2007/1/3

发站内信

2018论坛热心网友

2017论坛贡献奖

2017春节活动(三)

2016论坛贡献奖

2016国庆活动(三)

2015论坛贡献奖

2015春节活动

2014论坛贡献奖

2013辞旧迎新

2013论坛贡献奖

2010年度论坛贡献奖

2010年四月影像

09工控人生征文

08年最佳博客奖

发表于：2012/11/21 12:05:31

#2楼

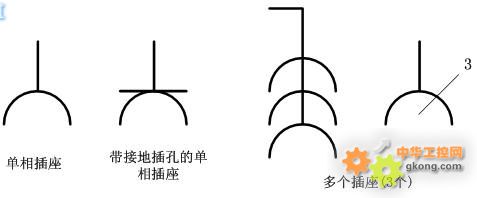

插座的图形符号如下图，这是明装插座图，对暗装插座在画图时把半园涂为黑色即可。

【方案】如何提升造纸行业产品合格率？FLIR T540为企业核心竞争力赋能

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1265

935450422

文章数：97

年度积分：50

历史总积分：1265

作者的所有帖子(97)

注册时间：2012/11/14

发站内信

发表于：2012/11/21 12:15:05

#3楼

我也不知道怎么画

【方案】在确保数据安全的前提下发展智能汽车，华北工控计算机硬件可助力

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

25166

产品体验中心会员

dlr

文章数：4473

年度积分：652

历史总积分：25166

作者的所有帖子(4473)

注册时间：2007/1/3

发站内信

2018论坛热心网友

2017论坛贡献奖

2017春节活动(三)

2016论坛贡献奖

2016国庆活动(三)

2015论坛贡献奖

2015春节活动

2014论坛贡献奖

2013辞旧迎新

2013论坛贡献奖

2010年度论坛贡献奖

2010年四月影像

09工控人生征文

08年最佳博客奖

发表于：2012/11/21 12:41:29

#4楼

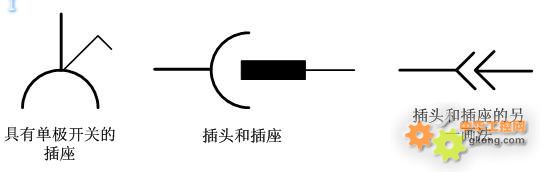

楼主的图中还有开关及插头，再补充一图。

【方案】应用案例 | XTS 和基于 PC 的控制技术助力提升锂离子电池生产效率

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

20557

qlin 版主

文章数：6709

年度积分：50

历史总积分：20557

作者的所有帖子(6709)

注册时间：2006/2/20

发站内信

2018论坛优秀版主

2017论坛优秀版主

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2012/11/21 13:05:34

#5楼

如2楼和4楼所示，可从“电气图用图形符号”标准里查到，应当是GB/T 4728吧。

【方案】CNC | 如何为机床做机电一体化评价

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

637

hack2012

文章数：283

年度积分：50

历史总积分：637

作者的所有帖子(283)

注册时间：2012/11/9

发站内信

发表于：2012/11/21 15:34:29

#6楼

哈哈画一个插座都是一门学问

学习各种机械方面的知识，本人离心机个人小站(cnfuge.yangyang520.com)，初学者前来本
楼观帖，还请大家多多指教。

【方案】台达PLC配合组态王实现工厂产量监控查询系统

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

2824

产品体验中心会员

四十不惑

文章数：401

年度积分：50

历史总积分：2824

作者的所有帖子(401)

注册时间：2009/1/2

发站内信

发表于：2012/11/21 21:06:00

#7楼

2楼画的不错

学习是一种信仰

【方案】加工机 | SG系列机床-单工件单电极多型腔Z轴加工编程

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4921

xiongdc8252

文章数：1419

年度积分：50

历史总积分：4921

作者的所有帖子(1419)

注册时间：2009/1/25

发站内信

发表于：2012/11/21 21:30:13

#8楼

以下是引用四十不惑在2012/11/21 21:06:00的发言：
2楼画的不错

【方案】台达伺服在压模冲孔机系统控制方案

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18765

老兔子

文章数：2509

年度积分：683

历史总积分：18765

作者的所有帖子(2509)

注册时间：2008/2/11

发站内信

2018论坛解答高手

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

发表于：2012/11/21 21:56:40

#9楼

楼主要画的插座符号可以在天正电气、浩辰电气等软件中有，在PCSLCAD中也有。
