三坐标测量机简称CMM，自六十年代中期第一台影像测量仪问世以来，随着计算机技术的进步以及电子控制系统、检测技术的发展，为三坐标测量机向高精度、高速度方向发展提供了强有力的技术支持。
CMM按测量方式可分为接触测量和非接触测量以及接触和非接触并用式测量，接触测量常于测量机械加工产品以及压制成型品、金属膜等。本文以接触式三坐标测量机为例来说明几种扫描物体表面，以获取数据点的几种方法，数据点结果可用于加工数据分析，也可为逆向工程技术提供原始信息。
扫描指借助三坐标测量机应用PC-DMIS软件在被测物体表面特定区域内进行三座标测量机数据点采集。此区域可以是一条线、一个面片、零件的一个截面、零件的曲线或距边缘一定距离的周线。
扫描类型与测量模式、影像测量仪测头类型及是否有CMM文件等有关，状态按纽(手动/DCC)决定了屏幕上可选用的“扫描”(SCAN)选项。若用CMM方式测量，又具有CMM文件，那么扫描方式有“开线”(OPENLINEAR)、“闭线”(CLOSEDLINEAR)、“面片”(PATCH)、“截面”(SECTION)及“周线”(PERIMETER)扫描。
若用DCC方式测量，而只有线框型CAD文件，那么可选用激光扫描机“开线”(OPENLINEAR)、“闭线”(CLOSEDLINEAR)和“面片”(PATCH)扫描方式。
若用手动测量模式，那么只能用基本的“手动触发扫描”(MANULTTPSCAN)方式。
若在手动测量方式，测头为刚性测头，那么影像测量仪可用选项为“固定间隔”(FIXEDDELTA)、“变化间隔”(VARIABLEDELTA)、“时间间隔”(TIMEDELTA)和“主体轴向扫描”(BODYAXISSCAN)方式。
下面详细介绍在DCC状态下，进入“功能”(Utility)菜单选取“扫描”(Scan)选项后，五种可供选择的扫描方式。
推荐阅读：影像测量仪的电气系统 三坐标测量仪市场的发展重点
二、开线扫描(OPENLINEARSCAN)
开线扫描是最基本的扫描方式，测头从起始点开始，沿一定方向并按预定的步长进行三座标测量机扫描，直至终止点，开线扫描分有、无CMM模型两种情况。
a、无CAD模型
边界点(BoundaryPoints)的名义值必须输入，在对话框中边界点的选项，在“1”上点击，开始了第一项输入，这是扫描起始点，输入所需数据后，点击“OK”；第二项是带“D”字的方向点，在“D”上双击鼠标，输入新的X、Y、Z的值，这就代表了一个扫描向什么方向走的坐标点；第三项是带“2”字的值，这是扫描终点，双击并输入所需数据。
下一项为步长，在“扫描对话”(ScanDialog)框中，“方向1技术”(Direction1Tech)栏中的最大(MaxInc)栏，输入一个新步长。
最后一项是看设定的方向矢量是否正确，此矢量定义了开始扫描的第一三座标测量点表面的法矢、截面和最后一点表面的法矢，当所有的数据输入完成后点击“创建”。
b有CAD模型
此方法适用有CMM模型的零件。开始扫描时，用鼠标左键，在激光扫描机模型的相应表面点击，PC-DMIS将在CAD模型上生成一点，而且加标志为“1”表示为扫描为起始点；点击激光扫描机下一点，此点定义了扫描的方向；最后点击终点，亦可用此表示边界，此点为标志“2”，在1和2之间连一线，对每一所选的点，PC-DMIS已在对话框中输入相应的坐标值及矢量。选择步长及所需选项后，如：安全平面、单点等，点击“测量”，然后点击“创建”即可。
三、闭线扫描(CLOSEDLINEARSCAN)
闭线扫描允许用户抄数机扫描内表面或外表面，它只需要一个“起点”和“方向点”两个值，因为PC-DMIS将起点亦作为终点位置。具体步骤为：
a键入数据方式
双击边界点第一点“1”，然后在编辑对话框输入位置，双击影像测量仪方向点“D”后输入坐标值。然后选择扫描的类型，即“线性”还是“变量”、输入步长、定义触测的类型(矢量、表面或是边缘)。在初始矢量上双击，输入第一点的矢量，检查截面矢量，键入其他选项后，点击“创建”。

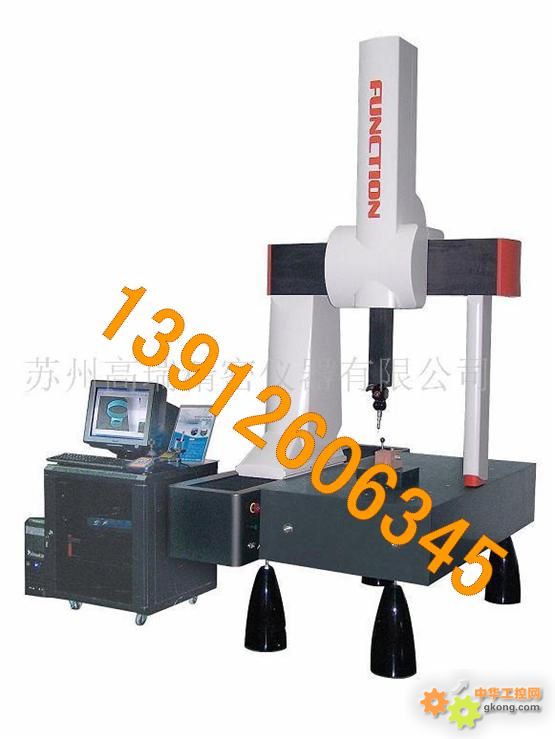

![附件]()
也可用操作盘在被测物体表面所需第一点的位置上触测，然后在三座标定义方向的点上触测，CMM将把这些值自动放到对话框里，且自动算出初始矢量，选择抄数机扫描的控制方式和测点类型以及所需的选项后，点击“创建”即可。
b有CMM模型方式
当有CMM模型时，测量前确认为“闭线扫描”。首先点击表面的起始点位置，符号“1”将在CMM模型上生成，点击时表面被加亮，同时边界点也加亮以便选择正确的表面。
然后点击扫描的方向点，对每一所选的位置，PC-DMIS在对话框中给出了相应的坐标及矢量。选择扫描的控制方式、步长、及所需的选项后，点击“创建”。
推荐阅读：三坐标测量机测量工件的装夹方法 三坐标测量机的测量系统解析
