基于紫金桥软件的可燃气体综合监控管理系统

背景

　　可燃气体报警系统不仅仅可以在故障或者危险发生的第一时间报警,而且可以准确记录报警相关历史记录,以及报警发生前后的相关参数,便于后期分析。



　　为了提高系统的可靠性和健壮性,通常将报警的判断和提示,通过下位机硬件实现,而数据采集和记录通过上位机采集实现。



现场概述和要求：



　　根据调研信息，现场有多台可燃气体报警设备，采集可燃气体浓度等信息，有如下要求：



　　1.计算机可以实时显示可燃气体的浓度信息，并且不受报警信息的影响；



　　2.通过PLC直接或者间接采集到可燃气体探测器以及其他报警触发装置发出的报警信号时，发出可燃气体声光报警，指明报警位置，等待手工复位；



　　3.计算机采集到PLC提供的报警信息时，准确记录相关位置、时间、等级等信息。



　　4.可以通过计算机设置PLC报警延时，具体延时时间可以修改；



　　5.可以显示报警总次数、当前报警信息、优先显示最新报警；



　　6.系统可以长期保存报警记录，具有断电保持功能；



　　7.系统可以改变报警的设置值，并记录相关设置值修改的历史记录；



　　8.对操作员具有安全权限管理设置；



系统基本功能：



　　系统基本功能如下：



　　1.实时监控现场传感器处于何种状态，管理人员实时掌握每个传感器的当前情况；



　　2.系统提供直观的界面，可以做到和现场传感器一一对应，同时系统可以提供实时表格显示。



　　3.实时记录报警发生的时刻和解决时刻，并可以通过报表查询；



　　4.优化设计人机界面，当故障报警时，不会影响实时信息的显示；



　　5.提供安全管理权限，只有拥有权限的人员才可查询指定的数据；



　　6.历史数据长期保存，并可自动导出历史文件；



　　7.保存的历史数据可以按照时间节点，通过报表查询，历史报表可以打印、打印预览，导入导出；



　　8.本系统为小型演示系统，现场需要采集的数据点不超过64个；



　　9.本系统为单机系统，其他计算机系统无需联网查看实时数据和历史数据；



　　10.系统提供实时曲线和历史曲线；



　　11.系统要方便后期扩展功能；



　　12.系统无需班组设置、保养管理、故障明细统计等功能。



系统架构



　　考虑到选用不同的系统架构，可以实现不同的附加功能要求。根据现场情况，初步确定如下几种可选的系统架构单机简易模式、单机统计模式和联网监控模式。本方案采用单机简易模式。



　　同时紫金桥软件具备开放式架构，可以根据用户的需求，快速修改和扩充功能，减少后期维护量，将系统不可控风险降到最低。

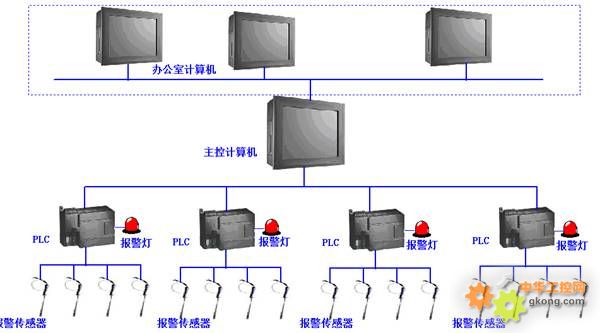

系统整体架构图如下所示：






　　这种模式下，系统具备基础的报警信息采集和记录功能。计算机实时显示每个传感器的当前状态，以及每台报警状态更改的事件信息。系统无需对历史数据进行统计分析，具备简单的数据记录和查询功能。



　　该模式成本最低，其他计算机无法访问本机数据。



　　本系统架构清晰，易扩展，满足用户需求。
