PROFIBUS双网冗余环光纤中继应用

深圳市讯记科技有限公司是专业、服务、灵活的新一代领先工业通讯网络解决方案供应商。向客户提供自控行业主流的现场总线光端机、工业光电转换器.工业以太网交换机。视音频及数据接入等技术创新，品质优良的工业通讯产品。
讯记公司作为自控总线光纤通讯主导企业，近日新增加PROFIBUS双总线冗余环光纤中继器、PROFIBUS集线器（HUB）以及PROFIBUS冗余链路模块（RLM01）等全系列PROFIBUS通讯产品，并正式投产销售， Profibus-DP电接口为DB9-F完全按西门子的PROFIBUS-DP接口定义，可直接使用Profibus-DP连接线连接，增加数据传输的可靠性并与西门子系统的兼容性，产品完全自主核心知识产权，是国际少数国内唯一提供此产品的供应商之一。产品经过SIEMENS S7系列PLC、ABB 800系列DCS 、AC500系列PLC等控制系统的严格测试并历经数年数以千计应用案例检验，技术指标优良。是替代SIEMENS OLM的国际高档PROFIBUS总线光纤中继器的不二选择。

特点：
 支持逻辑独立双Profibus DP总线，支持标准规范中的预定通信速率.
 支持拨码开关手动设置其全部标准速率或者速率自适应.
 1~2路Profibus DP电口及1~2路155M光纤接口灵活选择, 支持冗余双网的光纤环网拓扑.
 20km以上光纤距离, 155Mb/s,高速光接口更好支持突发数据的长距离可靠传输.
 6个双色LED状态指示灯,光纤链路以及电源故障继电器输出告警.
 电接口4000V的防雷,1.5A过流,600W浪涌保护.工业级设计,EMC测试认证.
 DC9-36V宽冗余双电源,DC1500V电源隔离,反接保护.
 IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式.
性能指标：
数据电接口:
 9针的Sub_D插孔连接器，管脚定义符合Profibus DP的协议规范.
 支持Profibus DP总线标准.
 通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.
 速率设置：自动识别或拨码开关设置
 信号延时（电口）：≤11Bit
 具备4000V的防雷击以及1.5A的过流保护和600W浪涌保护功能；
 终端电阻：本机不带终端电阻,请按需要外接.
机械特性：
 外形尺寸：132mm×105mm×52mm(高*深*宽)
 外壳:IP30防护等级,波浪纹铝制加强机壳.
 安装方式: 35mmDIN导轨安装.
 净重:800g
工作环境：
 工作温度：-10-70℃（-40~+85℃宽温可选）.
 相对湿度：≤90%(无冷凝)
 存放温度：﹣40～80℃
典型应用：

PROFIBUS双网点对点

冗余PLC采用PROFIBUS双总线与远端ET-200实现远距离光纤通讯(图1)

PROFIBUS双网链型和星型网络结构


冗余的Master采用PROFIBUS总线与远端Slave实现远长距离光纤通讯(图2)

PROFIBUS电缆冗余+光纤双环冗余网结构

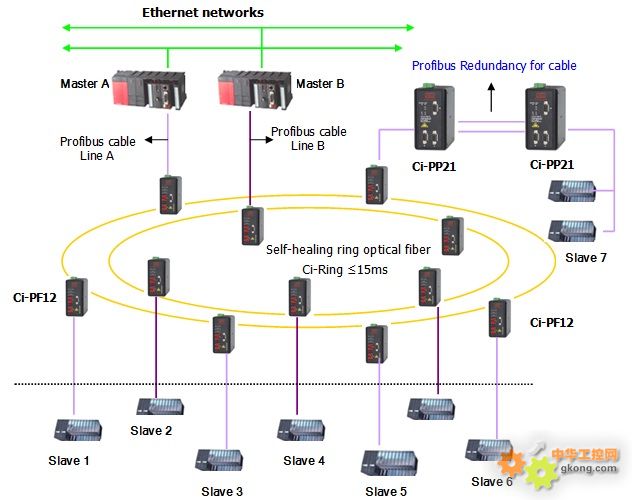

冗余的Master采用PROFIBUS总线与远端Slave组成远距离光纤自愈环（图3）

深圳讯记成功实现国产化并为自动化控制领域通讯系统提供极高性价比的解决方案,优化了PROFIBUS总线的通讯功能.产品自推出以来稳定、可靠应用于轨道交通、火电、风电、石油、化工、冶金、煤炭、港口机械、天然气、纺织等各个行业的自控系统，赢得工程商、系统集成商和最终用户的高度评价，以信誉赢得客户、以品质和服务寻求发展
