紫金桥软件在风电场计算机监控系统的应用

风电场计算机监控系统分中央监控系统和远程监控系统，系统主要由监控计算机、数据传输介质、信号转换模块、监控软件等组成。
中央监控系统的功能是：对风力发电机进行实时监测、远程控制、故障报警、数据记录、数据报表、曲线生成等。

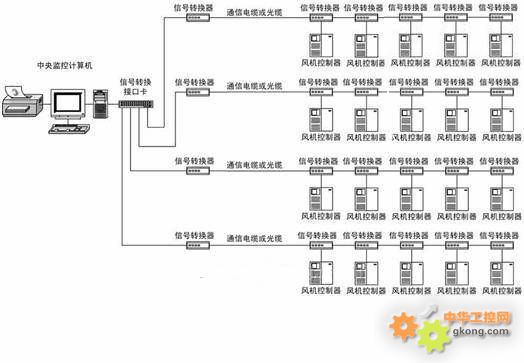

中央监控系统结构图：


计算机监控系统
计算机监控系统负责管理各风电机组的运行数据、状态、保护装置动作情况、故障类型等。为了实现上述功能，下位机（风机控制器）控制系统应能将机组的数据、状态和故障情况等通过专用的通讯装置和接口电路与中央控制器的上位计算机通讯，同时上位机应能向下位机传达控制指令，由下位机的控制系统执行相应的动作，从而实现远程监控功能。
中央监控系统一般运行在位于中央控制室的一台通用PC机或工控机上，通过与分散在风电场上的每台风力机就地控制系统进行通信，实现对全场风力机的集群监控。风电场中央监控机与风力机就地控制系统之间的通信属于较远距离的一对多通信。国内现有的风电场中央监控系统一般采用RS485串行通信方式和4～20 mA电流环通信方式。比较先进的通讯方式还有PROFIBUS通信方式、工业以太网通信方式等。

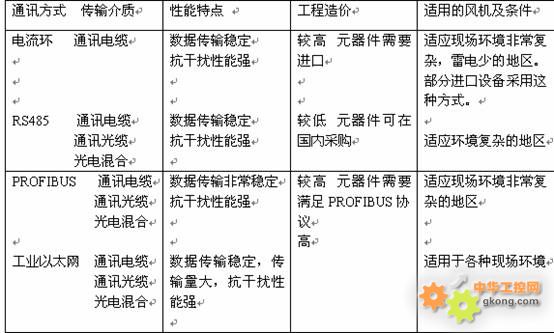

上述各种通讯方式能够完成风电场中央监控系统中的通信问题，但具有各自的特点，主要通信方式简要对比如下：


风电场监控系统软件
目前，我国各大风电场在引进国外风力发电机组的同时，一般也都配有相应的监控系统，
但各有自己的设计思路和通讯规约，致使风电场监控技术互不兼容。同时，控制界面全部是英文的也不利于运行人员操作。如果一个风电场中有多个厂家的多种机型的风电机组的话，就会给风电场的运行管理造成一定困难。如内蒙辉腾锡勒风电厂就有约5种的监控软件。因此，国家在科技攻关计划中除了对大型风电机组进行攻关外，也把风电场的监控系统列入攻关计划，以期开发出适合我国风电场运行管理的监控系统。目前也有一些国产监控系统开发成功并投入运行。如：新疆风能有限责任公司的“通用风电场中央及远程监控系统”。


监控软件的开发应尽可能在现有工业自动化软件的基础上进行二次开发，这样一方面可以缩短开发周期，另一方面现有的工业控制软件技术成熟、应用广泛，因此稳定性好。随着软件的升级而方便地升级。而直接从底层开发的监控软件如果没有强大的软件队伍，和经验丰富的软件人员很难与之相比。

紫金桥实时数据库是紫金桥公司在长期的科研和工程实践中开发的。紫金桥实时数据库在实际应用中，以其可靠性、方便性和强大的功能得到用户的高度评价，用户已经广泛应用于石化、炼油、汽车、化工、冶金、制药、建材、轻工、造纸、采矿、环保、电力、交通、智能楼宇、仓储、物流、水利等多个行业和领域的过程控制、管理监测、现场监视、远程监视、故障诊断、企业管理、资源计划等系统。

结合紫金桥实时数据库特点和风电场的监控需求开发的风电场监控系统具有如下功能特点：

分布式结构，有助于搭建多层数据库应用，构建复杂的大型分布式系统。
友好的控制界面。在编制监控软件时，应充分考虑到风电场运行管理的要求，应当使用中文莱单，使操作简单，尽可能为风电场的管理提供方便。
能够显示各台机组的运行数据，比如每台机组的瞬时发电功率、累计发电量、发电小时数、风轮及电机的转速和风速、风向等，将下位机的这些数据调入到上位机，在显示器上显示出来。
绘制曲线：绘制风速－功率曲线、风速分布曲线、风速趋势曲线。
监视各风电机组的运行状态。如开机、停车、调向、手／自动控制以及大利、发电机工作情况。通过各风电机组的状态了解整个风电场的运行情况，这对整个风电场的管理是十分重要的。
及时显示各机组运行过程中发生的故障。在显示故障时，能显示出故障的类型及发生时间，以便运行人员及时处理和消除故障，保证风电机组的安全和持续运行。
能够对风电机组实现集中控制。值班员在集中控制室内，就能对下位机进行状态设置和控制，如开机、停机、左右调向等。但这类操作必须有一定的权限，以保证整个风电场的运行安全。
历史记录。监控软件应当具有运行数据的定时打印和人工即时打印以及故障自动记录的功能，以便随时查看风电场运行状况的历史记录情况。
数据管理：机组运行数据自动存储与维护，自动生成报表，支持数据查询，具有数据导出功能。
在线修改参数，远程维护： 可在线修改数据库组态内容，组态完后，不必重新启动数据库，就可以将组态内容下装到数据库中。另外不必要到数据库所在机器，在远程就可以进行数据库组态。

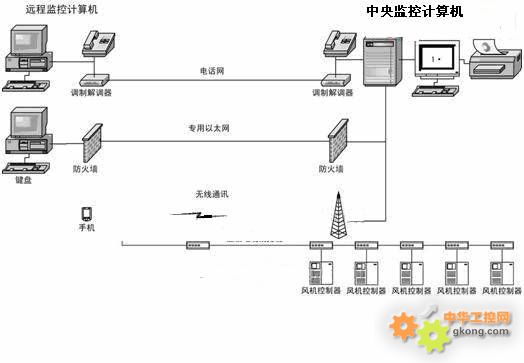

远程监控系统
功能：实时查看就地风机运行情况、数据记录。在中央控制室实现对风电机组的远程开机、停机、左/右偏航、复位等功能；




实际上只要通讯网连通，理论上远程监控系统能够实现的功能和中央监控系统一样。但是为了安全起见目前国内远程监控系统只完成监视功能，随着技术的发展，无人值班风电场的推出，远程监控系统将发挥更大作用。
