紫金桥监控组态软件在天然气计量系统应用

系统背景

天然气作为一种清洁高效的能源，已经越来越受到社会的关注，并在社会生产和生活中起到越来越重要的作用。因此，如何能高效、精确的计量天然气使用情况就成为一个重要问题。

天然气在传输和使用中受到多种环境因此的影响，温度、压力、差压等参数都可能影响天然气的计量。而天然气作为一种混合气体，其成分很多，主要包括CH4、C2H6、C3H8、CO2、N2等成分，成份中的差别将决定了天然气使用中的特性。因此在计量过程中需要精确了解多种参数的情况。法国梅西公司生产的CDN12流量计算机可以很好的完成以上工作。

CDN12多功能流量计算机由法国梅西公司生产，此产品是欧共体认可的商贸结算仪表，产品符合欧洲、美国及国际标准。可以实现16位A/D数据采集，智能变送器输入。仪器内置存储卡，也可更换PCMCIA卡，可以实现历史数据的部分保存。



CDN12多功能流量计算机概述

CDN12 流量计算机是专为流体（液体或气体）测量而设计的。该机采用最新计算机技术，实现各种流体在生产、储存和运输等交接过程中所需的控制及精确计量和修正。
借助于 32位微处理器和 512K的可编程内存和 2 x 2 Mb的闪存，CDN12流量计算机对计量过程中的各种参数进行采集、修正并计算，提高商贸交接过程中的计量准确度。


系统功能介绍

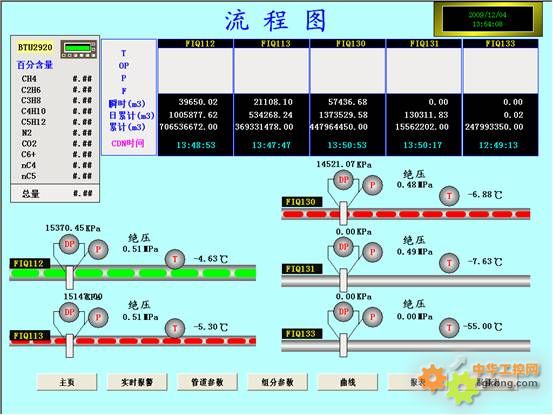

1、实时数据显示：系统在工作过程中实时的显示仪表检测到的关键数据。此画面中显示了共计5条管线的实时数据，包括瞬时流量、累计流量、压力、差压、温度和仪表时钟。

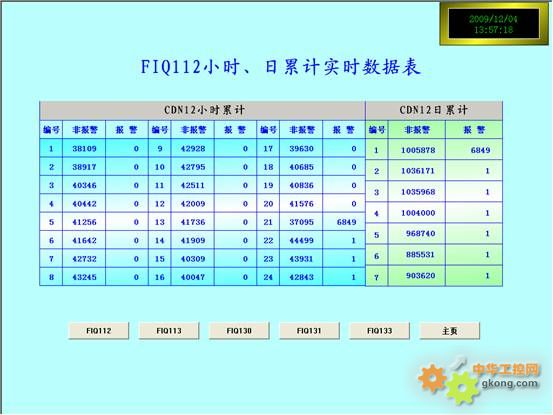

2、小时、日累计实时数据表。CDN12仪表自身可以存储最近24小时的小时累计量，同时存储最近7天的日累计量。

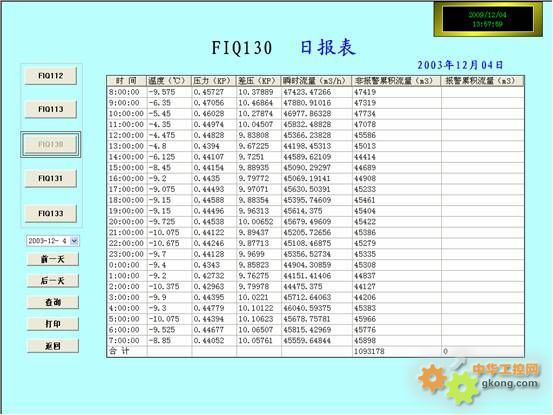

3、历史数据的保存与读取。系统可以按照客户的要求订制日报、月报、年报等报表格式。系统会定时自动将历史数据保存到如Excel、ACCESS或SQL Server中，以方便其他系统或个人使用。系统也可以将数据保存到自带的实时数据库中，供本系统自身调用。


通过点击相应的“查询”按钮就可以在表格中看到历史数据。

4、色谱数据。对于天然气的计量，气体中的成分十分重要，直接决定了天然气的使用情况。本系统有两种方式获得成分数据：一是通过人工录入的方式，手工定时测算出成分含量，然后将数据人工填写到系统中，由系统将数据发送给CDN12仪表，供其计算；二是系统可以自动采集色谱分析仪表的数据，定时或实时将数据发送给CDN12仪表。

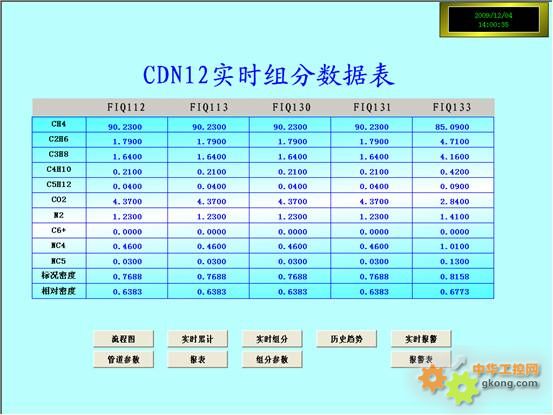

上图显示的是CDN12仪表中当前的成分数据。

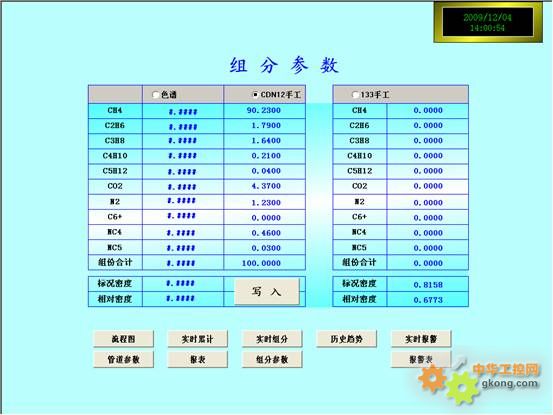

下图为人工录入成分数据。








总结

CDN12流量计算机具有很高的精确度和很好的可靠性，但显示面板很小。使用本系统后，可以很好的实现数据检测和数据保存。并可以完成天然气成分的方便操作。更大程度的发挥了仪表的功能。

本系统已通过客户的验收并投入使用。通过系统的使用，用户可以很好的实现天然气输送的计量和结算工作，提高了计量的可靠性。
