[求助]按钮联动它们之间的虚线怎么画？

1095
SPCHA
文章数：64
年度积分：50
历史总积分：1095
作者的所有帖子(64)
注册时间：2004/10/9
发站内信
发表于：2005/1/22 15:59:00
#0楼
按钮S是一个两常开、两常闭的按钮，这里用了两对常开触点，两个符号之间应该有虚线连接以示联动。画虚线时总是会出现信号标志。请问这个虚线应该怎样画？谢谢！

对不起贴错图了。

[此贴子已经被作者于2005-1-22 16:00:26编辑过]
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
1095
SPCHA
文章数：64
年度积分：50
历史总积分：1095
作者的所有帖子(64)
注册时间：2004/10/9
发站内信
发表于：2005/1/22 16:02:00
#1楼
附件

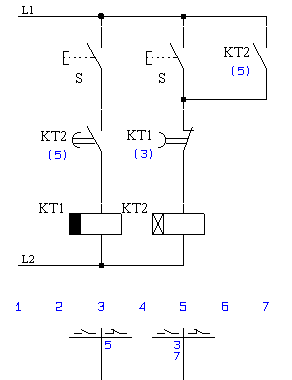

应该是这张图。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
1765
szkgs 版主
文章数：211
年度积分：50
历史总积分：1765
作者的所有帖子(211)
注册时间：2004/8/4
发站内信
发表于：2005/1/25 9:40:00
#2楼
画虚线时，要把线的特性定义为非导线（取消选择工具栏中的“导线”状态按钮），因为这条线只是用于示意，之间并没有电气联系。
比思，EDA软件的专家
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
1095
SPCHA
文章数：64
年度积分：50
历史总积分：1095
作者的所有帖子(64)
注册时间：2004/10/9
发站内信
发表于：2005/1/25 11:32:00
#3楼
谢谢指点！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
904
litaoyun
文章数：2
年度积分：50
历史总积分：904
作者的所有帖子(2)
注册时间：2007/11/19
发站内信
发表于：2007/11/19 10:44:00
#4楼
比思专家好：我在电气连接的时候 出现    “正确的装配图
                                                         非法连接”               的提示，请问怎么解决，谢谢！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
970
butter86
文章数：17
年度积分：50
历史总积分：970
作者的所有帖子(17)
注册时间：2006/10/30
发站内信
发表于：2008/3/12 17:02:00
#5楼
楼上的估计是激活了[正确的装配图]这个复选框。在[设计方案数据]这个对话框的右下面有个[正确的装配图]这个选项，不要打钩就可以了。如果不是那就不知道了
刚从网上买了本书正在学习中
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
628
微风山谷0818
文章数：7
年度积分：50
历史总积分：628
作者的所有帖子(7)
注册时间：2013/9/13
发站内信
发表于：2013/9/17 11:42:15
#6楼
直接将要联动的开关连接到一起就ＯＫ了
学习交流
