PWM点在紫金桥组态软件中的应用

PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的 重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM 进行编码。

PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。

工业控制常用PID控制点输出模拟量控制阀门的开度，但时有时现场使用开关量控制阀门，此时需要为PID控制点输出值进行PWM编码。为此我们开发PWM点。

PWM点将PID输出值（OP）按控制周期进行PWM编码。如PID点OP输出值为：７０；输出值范围为：0　－　100；控制周期为10秒。如果PWM点输入范围、控制周期与PID点相同，那么PWM点在控制周期内先打开７秒，关闭３秒。

在紫金桥组态软件中创建PWM点

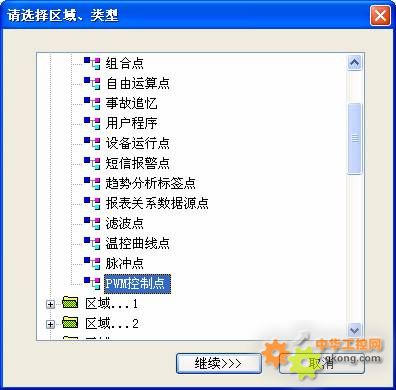

打开工程，把导航器切换到”数据库”页，进入“点组态”，并且打开点组态编辑器，在新建数据点时选择“PWM控制点”。

如下图所示 :

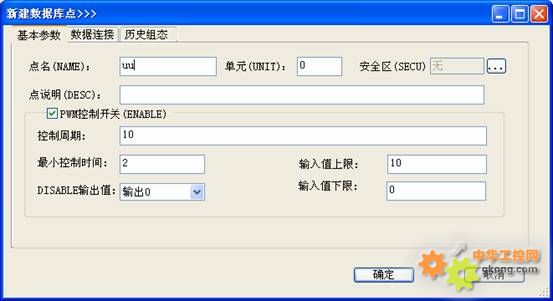

PWM点的设置

如下图所示：

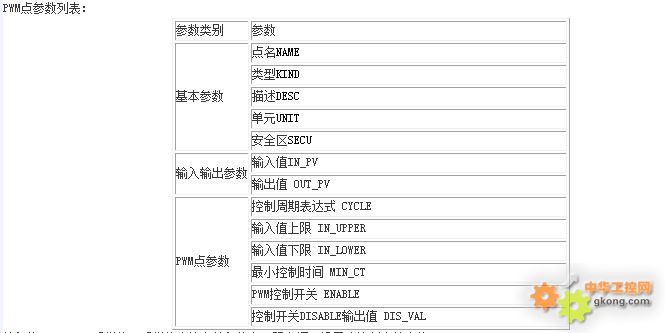

基本参数　




输入值IN_PV：即采样值；采样值应该在输入值上下限之间，设置为控制点输出值OP

输出值OUT_PV：根据输入值上下限、输入值IN_PV、控制周期计算PWM码输出值，即控制周期内，输出1、输出0及相应时间。

控制周期表达示CYCLE：PWM点控制周期，设置与PID控制点控制周期(TBASE)相同。

输入值上限IN_UPPER：PWM点输入值上限，设置与控制点输出上限相同

输入值下限IN_LOWER：PWM点输入值上限，设置与控制点输出下限相同

最小控制时间MIN_CT：如果输出1时间小于最小控制时间MIN_CT的一半，那么输出0。

　　　　　　　　　　　如果输出0时间小于最小控制时间MIN_CT的一半，那么输出1。

PWM控制开关ENABLE：是否启用PWM点。

控制开关DISABLE输出值 DIS_VAL：当PWM点停止控制时，输出默认值。



注量事项：

如果PWM点与控制点一起使用：

PWM点输入值范围与控制点输出范围相同

PWM点控制周期与控制点控制周期相同

PWM输入点为控制点输出值（OP）

应用示例

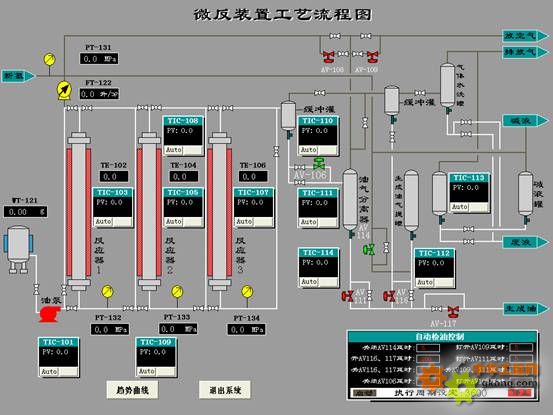

PWM点，在某工程中的应用，主要画面如下：

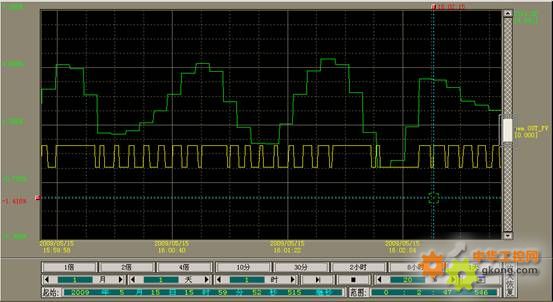

PWM点历史趋势图：
