工控论坛首页 → 电工技术 → 浏览主题：求电路图

* 帖子主题：

求电路图

1351

278886353

文章数：60

年度积分：50

历史总积分：1351

作者的所有帖子(60)

注册时间：2011/7/25

发表于：2011/7/25 22:57:09

#0楼

各位前辈。
求个电路图呀。
用材料。一个12V的中间继电器。一个220V的指示灯。一个220V的喇叭。
要求。线圈得电时。指示不灯。喇叭不响。
线圈停电，喇叭响，指示灯亮。
虽然会做，但是我电路图不会画。求图。谢谢

[此贴子已经被作者于2011/7/25 22:59:00编辑过]

【方案】贴标机械

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

897

产品体验中心会员

wkxzh

文章数：137

年度积分：50

历史总积分：897

作者的所有帖子(137)

注册时间：2010/8/14

发表于：2011/7/26 9:15:36

#1楼

以下是引用278886353在2011/7/25 22:57:09的发言：
各位前辈。
求个电路图呀。
用材料。一个12V的中间继电器。一个220V的指示灯。一个220V的喇叭。
要求。线圈得电时。指示不灯。喇叭不响。
线圈停电，喇叭响，指示灯亮。
虽然会做，但是我电路图不会画。求图。谢谢

[此贴子已经被作者于2011/7/25 22:59:00编辑过]

要求。线圈得电时。指示不灯。喇叭不响。是不是线圈得电指示灯不亮喇叭不响

各类涂装生产线烘道、烘箱、电泳等

【方案】全自动运行城市轨道交通，华北工控可提供列车控制系统专用工控机

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1351

278886353

文章数：60

年度积分：50

历史总积分：1351

作者的所有帖子(60)

注册时间：2011/7/25

发表于：2011/7/26 9:24:19

#2楼

是的

【方案】FA技术 | 伺服系统 MR-J5系列功能详解

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

897

产品体验中心会员

wkxzh

文章数：137

年度积分：50

历史总积分：897

作者的所有帖子(137)

注册时间：2010/8/14

发表于：2011/7/26 11:22:12

#3楼

以下是引用278886353在2011/7/26 9:24:19的发言：
是的

这个对不对？
只不是这个意思

各类涂装生产线烘道、烘箱、电泳等

【方案】FA技术 | 变频器 FR-A800系列功能介绍(4)

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

20557

qlin 版主

文章数：6709

年度积分：50

历史总积分：20557

作者的所有帖子(6709)

注册时间：2006/2/20

2018论坛优秀版主

2017论坛优秀版主

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2011/7/26 11:46:10

#4楼

会做，把实物换成符号，图按实物连接方式画就行了，之间的连线还是连线。

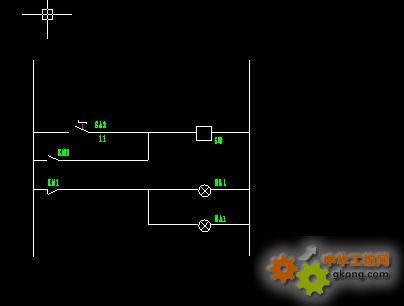

4楼的图，可以参考。

欢迎您支持 “中华工控网” 论坛 http://bbs.gkong.com/ “电工技术”版块
————
本人技术久已荒置,不便参与技术讨论、更无法答疑,只能一旁看看，偶尔可能提示一下队形、以示存在感……
各位见谅，谢了！ 20170501启

【方案】图尔克基于以太网的自动化技术在危险区域中模块化滑橇设备的应用

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1189

tongshanxian

文章数：62

年度积分：50

历史总积分：1189

作者的所有帖子(62)

注册时间：2006/3/30

发表于：2011/7/26 15:45:27

#5楼

注意中继线圈电压跟灯和喇叭的电压不同！

爱人者，人恒爱之；敬人者，人恒敬之！

【方案】氢气和燃料电池如何推动航运业绿色转型 | 维萨拉 (Vaisala)

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1351

278886353

文章数：60

年度积分：50

历史总积分：1351

作者的所有帖子(60)

注册时间：2011/7/25

发表于：2011/7/26 15:57:16

#6楼

恩。电压不同，请师父们赶紧出图

【方案】中达电通为闵行八区“大联动”中心提供大屏幕系统

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

897

产品体验中心会员

wkxzh

文章数：137

年度积分：50

历史总积分：897

作者的所有帖子(137)

注册时间：2010/8/14

发表于：2011/7/26 16:38:04

#7楼

以下是引用278886353在2011/7/26 15:57:16的发言：
恩。电压不同，请师父们赶紧出图

可以借用常开常闭触点
220V 没关系的

各类涂装生产线烘道、烘箱、电泳等

【方案】RFID在悬挂系统生产过程中导引AGV

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
