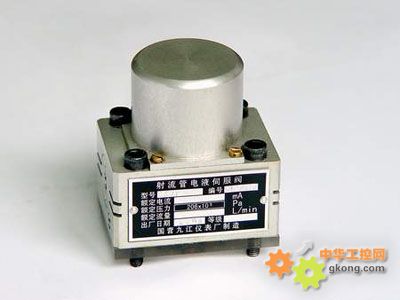

CSDY1系列射流管电液伺服阀是力反馈型两级流量伺服控制阀，具有性能良好，抗污染能力强，安全可靠以及寿命长的突出特点，适用于电液伺服系统的位置、速度、加速度和力的控制。
一、 结构原理：
CSDY1系列射流管电液伺服阀，力矩马达采用永磁力矩马达，由两个永久磁钢产生极化磁通，衔铁两端伸入磁通回路的空气隙中，弹簧管一端固定在壳体上，另一端固定在衔铁组件的钢套中。反馈弹簧组件的一端固定在射流管喷嘴上，反馈杆被夹牢在阀芯的中心位置。
高压油连续地从供油腔Ps通过滤油器及固定节流孔，到射流管喷嘴向两个接受孔喷射，接受孔分别与阀芯两端控制腔相通。
当力矩马达线圈组件输入控制电流时，由于控制磁通和极化磁通的相互作用，在衔铁上产生一个力矩，该力矩使衔铁组件绕弹簧管旋转，从而使射流管喷嘴运动导致两个接受孔腔产生压差引起阀芯位移，且一直持续到由反馈弹簧组件弯曲产生的反馈力矩与控制电流产生的控制力矩相平衡为止。
由于阀芯位移与反馈力矩成比例，控制力矩与控制电流成比例，伺服阀的输出流量与阀芯位移成比例，所以伺服阀的输出流量与输入的指令控制电信号亦成比例，若给伺服阀输入反向电控信号，则伺服阀就有反向流量输出。
![附件]()
一、 结构原理：
CSDY1系列射流管电液伺服阀，力矩马达采用永磁力矩马达，由两个永久磁钢产生极化磁通，衔铁两端伸入磁通回路的空气隙中，弹簧管一端固定在壳体上，另一端固定在衔铁组件的钢套中。反馈弹簧组件的一端固定在射流管喷嘴上，反馈杆被夹牢在阀芯的中心位置。
高压油连续地从供油腔Ps通过滤油器及固定节流孔，到射流管喷嘴向两个接受孔喷射，接受孔分别与阀芯两端控制腔相通。
当力矩马达线圈组件输入控制电流时，由于控制磁通和极化磁通的相互作用，在衔铁上产生一个力矩，该力矩使衔铁组件绕弹簧管旋转，从而使射流管喷嘴运动导致两个接受孔腔产生压差引起阀芯位移，且一直持续到由反馈弹簧组件弯曲产生的反馈力矩与控制电流产生的控制力矩相平衡为止。
由于阀芯位移与反馈力矩成比例，控制力矩与控制电流成比例，伺服阀的输出流量与阀芯位移成比例，所以伺服阀的输出流量与输入的指令控制电信号亦成比例，若给伺服阀输入反向电控信号，则伺服阀就有反向流量输出。
