冲床启-停电气控制原理

返回目录： http://bbs.gkong.com/Dispbbs.asp?id=273940

一、 概述
定义：为薄片加工，冲压， 模压，压纹等强迫金属进入模具的活动部分。
　　冲压生产主要是针对板材的。能过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等。各个领域均有应用，如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用冲床通过模具生
产出来。
二、冲床的工作原理
冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型) ，经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。

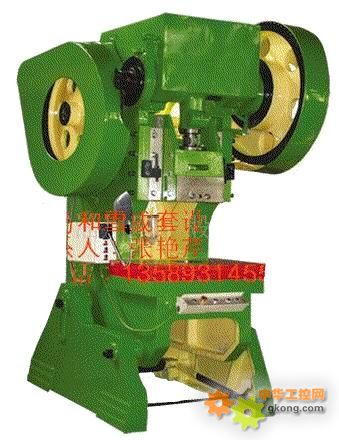

三、冲床

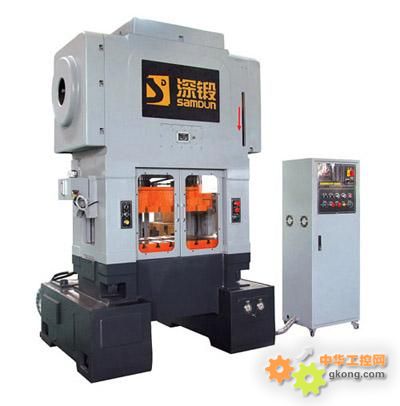

龙门式高速冲床

四、冲床电气控制原理原始图

直观的看，龙门式高速冲床有这么大的一个控制柜，以下控制电路原理就不适用。


五、符号说明
各控制电器元件的型号及用途：
1. SB1—自锁式磨姑头按钮，此按钮揿下，全部控制电路均无电。
2. SB2—主电机停止按钮，
3. SB3--主电机启动按钮，只有主电机启动以后才能进行冲压。
4. SA—脚踏开关冲压或两人手揿钮才能冲压的选择。
5. SQ--脚踏开关，一人操作时使用。
6. SB4/SB5--双手揿钮，当两人操作时使用。
7. TV—照明变压器BZ-50VA。
8. KM—主电机启动接触器。
9. KA--接通冲压电磁铁的中间继电器。
10. CT--电磁铁。
11. KH—主电机过载热继电器。

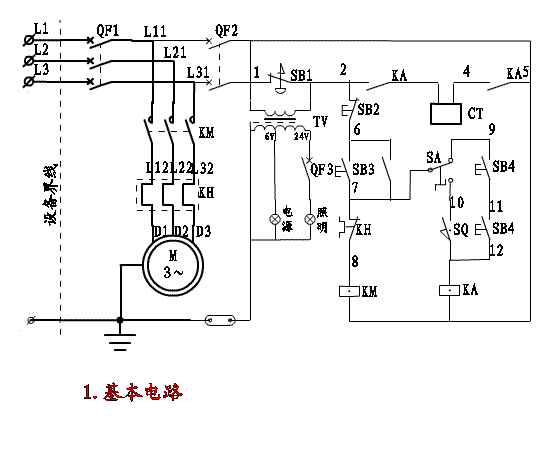

六、用F8重新制作的冲床启-停电气控制原理
12.  QF1—电源总开关、线路短路保护
13.  QF2—控制电路开关、线路短路保护。
14.  QF3—照明开关及线路短路保护。

那是ka，5是线路编号，太靠近了，上下错开得还不够大，呵呵。
