新型霍尔电量复合传感器的应用案例

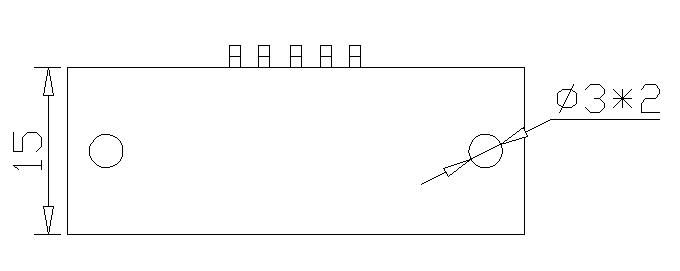

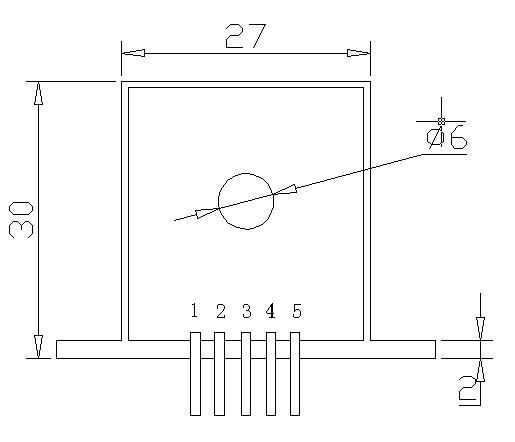

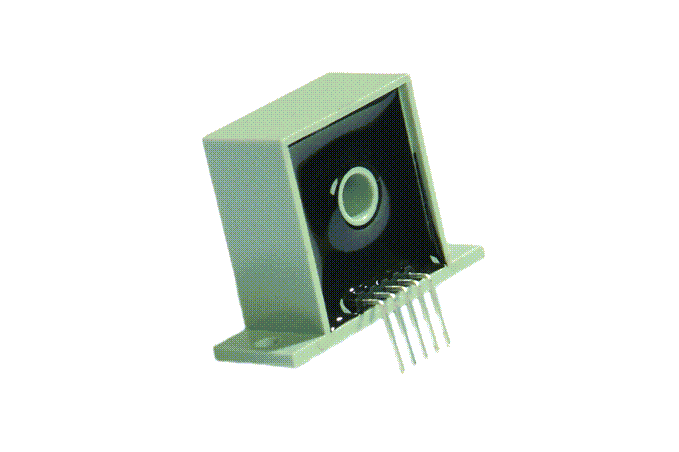

南京中旭电子科技有限公司新近推出的HNCV025X型系列霍尔复合传感器是应用霍尔效应和零磁通原理的闭环（补偿）新一代电流电压复合传感器，它可同时具有电流、电压传感器双重功能，能在电隔离条件下分别用于测量直流、交流、脉冲以及各种不规则波形的电流和电压。
它通常应用在交流变频调速，伺服电机，不间断电源，开关电源，电池电源，电焊机电源，通信电源等场合。
电学参数一览：
1、HNCV025X（电流用）：将被测电流从传感器穿芯孔中穿入，即可从输出端获得与被测电流对应的电流值。
原边额定电流（IPN）：0~25A
原边电流测量范围（IP）：0~50A
测量电阻（RM）：200Ω
副边额定电流（ISN）：25mA
匝数比（KN）：1:1000
电源电压（VC）：±12V~±15V±5%
电流消耗（IC）：10+IS mA
绝缘电压（Vd）：2.5KV AC with 50 or 60HZ × 1 minute
精度（X）：±0.5%F.S
线性度（εL）：±0.2%F.S
失调电流（IO）：±0.1 mA
温度漂移（IOT）：失调电流±0.005 mA /℃
响应时间（tr）：＜3μS
频带宽度（-1dB）（f）：100KHZ
工作温度（TA）：-10℃~+70℃
储存温度（TS）：-15℃~+85℃
副边线圈电阻（RS）：50Ω
2、HNCV025X（电流用）：将被测电压通过限流电阻R从传感器电压输入引脚接入，即可从输出端获得与被测电压对应的电流值。
原边额定电流（IPN）：0~10mA
原边电流测量范围（IP）：0~20mA
测量电阻（RM）：200Ω
副边额定电流（ISN）：25mA
匝数比（KN）：2500:1000
电源电压（VC）：±12V~±15V±5%
电流消耗（IC）：10+IS mA
绝缘电压（Vd）：2.5KV AC with 50 or 60HZ × 1 minute
精度（X）：±0.5%F.S
线性度（εL）：±0.2%F.S
失调电流（IO）：±0.1 mA
温度漂移（IOT）：失调电流±0.005 mA /℃
响应时间（tr）：＜3μS
频带宽度（-1dB）（f）：100KHZ
工作温度（TA）：-10℃~+70℃
储存温度（TS）：-15℃~+85℃
副边线圈电阻（RS）：50Ω
传感器的特殊应用：

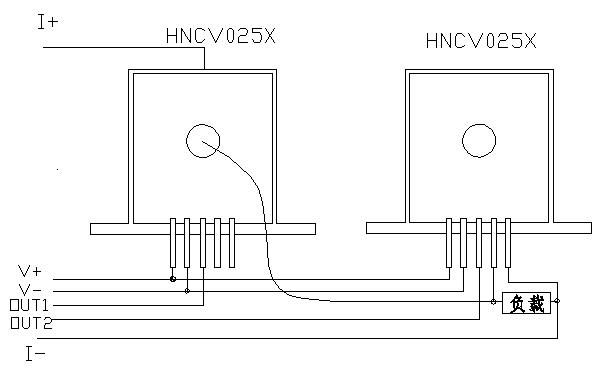

交流采样输入串联使用：输入过孔端串联可以提高检测灵敏度，接法如图。

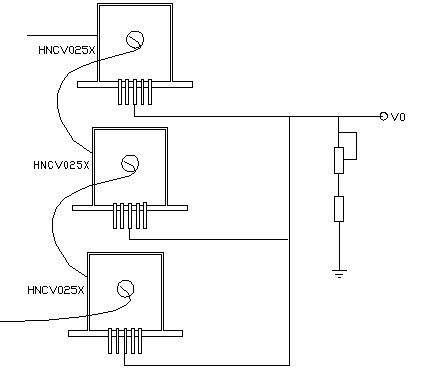

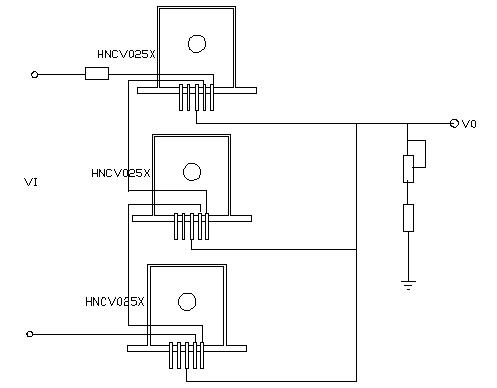

扩大电压采样器量程，输出并联使用，接法如图。

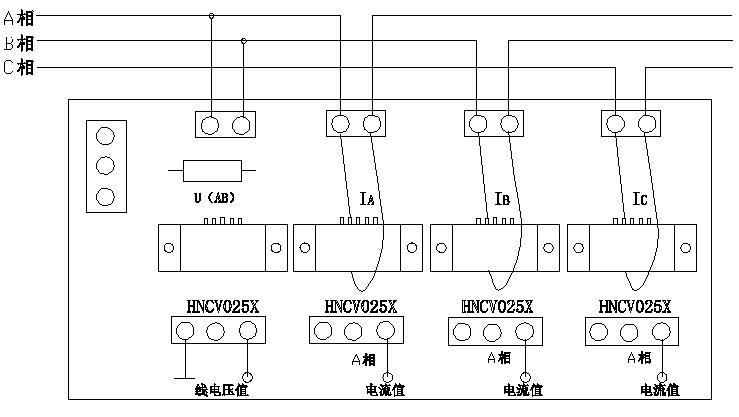

多路隔离变送器：配合利用传感器安装板（可提供）方便组合成三相多路隔离变送器，其特点是输入端相互隔离，输出端共地。

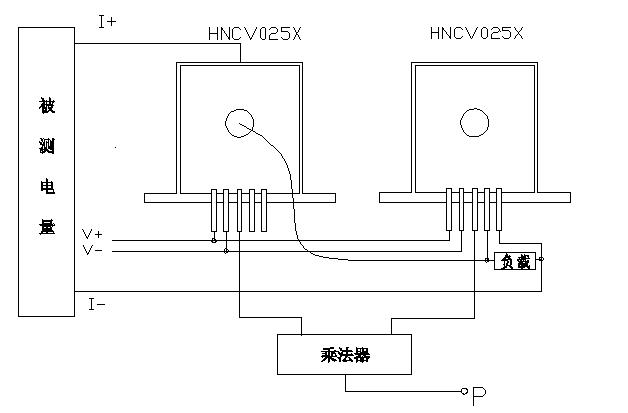

在功率测量中的应用：将电流和电压传感器的直流电压源输出送入乘法器，经乘法器运算后输出功率值P，原理见图。
三相电流传感器的输入并联使用以扩大量程，接法略。
三相电压传感器的输入串联使用，达到倍增电压量程的作用，接法略。
同时检测负载的电流和电压，用于显示或控制，接法略。
