基于ACR电力质量分析仪的电能质量在线监测方案
0 概述
随着电力电子技术的蓬勃发展，供电系统中增加了大量的非线性负荷，从低压小容量的家用电器到大容量的工业交流变换器的广泛应用，引起了电网电压、电流波形的畸变，威胁到电力系统安全、稳定、经济运行。在国家一些重要项目的建设中电网质量的监测显得尤为重要，作为目前功能完整，体积较小的ACR230ELH电力质量分析仪对电能质量监测、解决谐波产生的问题有着重要的指导作用，且用电企业有必要建立电能质量监测系统，实现对整个配电电网电能质量的实时监控。
1 系统组成

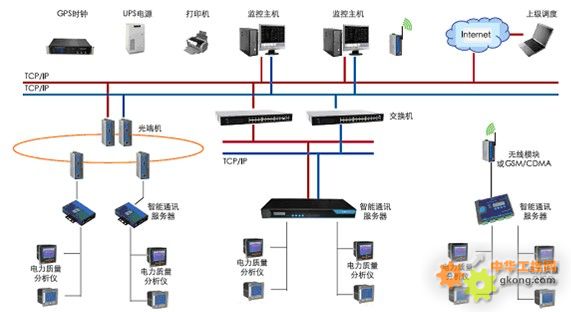

电能质量在线监测系统主要有现场监测层，通讯传输层和数据管理层组成，系统拓扑结构见图1。组网方式有网线、光纤、无线三种模式。
![附件]()
图1 电能质量在线监测拓扑图
1.1现场监测层

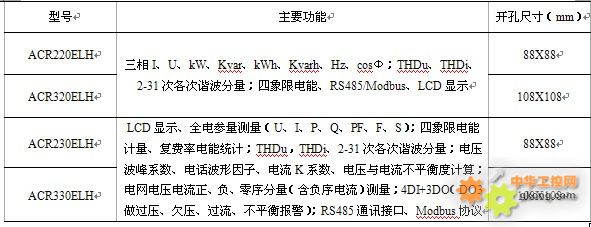

现场安装各类电力质量分析仪，要求具有通讯功能。主要产品有ACR330ELH、ACR320ELH、ACR230ELH、ACR220ELH等电力仪表，主要功能见表1.1。
![附件]()
1.2 通讯传输层
为了将监测层设备采集的数据传送到服务器而负责数据通讯传输的设备，主要有通讯管理机、串口服务器、网络交换机等。数据采集终端通过串口与监测层设备通讯，读取其中数据，并进行初步分析、整理，将数据保存在本地SD卡中，之后将数据传输给无线通讯模块。无线通讯模块采用射频技术，在现场组成无线局域网络，将各点数据采集终端整理的数据收集并传输到后台服务器，也可用网线或光纤的方式传输数据。
a) 数据管理层
对采集数据进行存储、解析及应用的过程，包括服务器架设、各种软件的应用。
2 系统功能

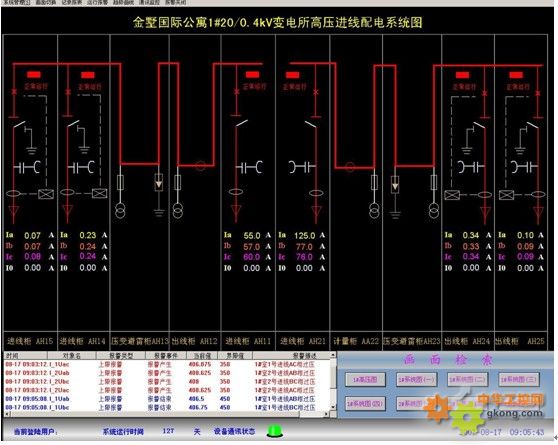

2.1 标准的监测系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。主画面可直接显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新。监测系统配电一次图见图2。
![附件]()
图2 监测系统配电一次图
2.2 用户管理
可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合/分闸操作，需操作员级用户输入操作口令，还需工程师级用户输入确认口令后方可完成操作。
2.3 数据采集处理

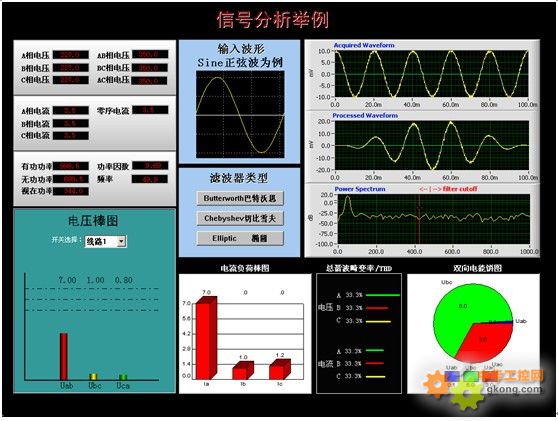

通过Acrel-2000型电能质量在线监测系统可实时和定时采集现场设备的各电参量及开关量状态（包括三相电压、电流、功率、功率因数、频率、谐波、不平衡度、电流K系数、电话波形因子、电压波峰系数、电能、温度、开关位置、设备运行状态等），将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示（总系统功率、负荷最大值、功率因数上下限等），并对重要信息量进行数据库存储。见图3。
![附件]()
图3 数据采集处理
2.4 趋势曲线分析
系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。如通过调用某配出回路的实时曲线可分析该回路的电气设备所引起的信号波动情况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。
2.5 报表管理
系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动设计。可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表，操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。
3 典型应用
世博中心是上海世博会园区内首座永久性场馆，位于卢浦大桥东侧世博园区B区滨江绿地内，东西长约350米，南北宽约140米，总建筑面积约14万平方米，现已建成并投入试运营。世博中心作为世博永久性场馆中最重要的场馆之一，在世博会期间，将承担世博会运营指挥中心、庆典会议中心、新闻中心、论坛活动中心等功能。
上海安科瑞电气股份有限公司的ACR230ELH电力质量分析仪在该项目中一举包揽了中心场馆5个变电所的所有电力数显示仪表。以世博中心地下5个变电所中的1#所举例：这是一个0.4kV低压配电站系统，由2个受电柜、2个应急进线柜、1个母联柜、4个补偿柜，155个馈出柜组成。馈出柜负载具体可分为：展览用电、照明用电、空调风机用电、动力用电和消防用电。配电系统中采用了LED等节能光源、大功率变频中央空调、展览用电等大量非线性用电设备，虽然降低了实际的功耗，以实现节能的目标，但是这些设备都是电力系统谐波的主要来源；这些设备即使供给它们理想的正弦波电压，取用的电流也是非线性的，即有谐波电流存在。这些设备产生的谐波电流注入电力系统中，使系统各处电压产生谐波分量。这些设备单个容量不大，但基数很大且散布于各处，电力部门又难以治理。假如这些设备的电流谐波含量过大，则会对世博中心场馆电力系统造成严重影响。
ACR230ELH电力质量分析仪在现场使用之后，用户除了可以通过该表了解所有常规电参数之外，可以了解世博中心场馆现场各种电力设备投运前、后相关系统的电力质量水平及其变化对有关设备的影响，方便电力质量故障诊断和异常的原因测量，为大型公建的稳定运行提供实时数据。
在该项目中主要用到了该产品的以下功能，常规电参数测量、复费率电能计量、电力质量分析、分断开关的分合状态指示以及485通讯组网。现场系统网络结构：现场设备层——网络通讯层——站控管理层。也即是：先将现场智能设备接入就地的Modbus总线，再将Modbus总线通过串口设备联网服务器转换成TCP/IP以太网与监控主机进行数据交换，最终由方便管理人员通过监测系统软件了解及掌握现场状况，并进行实时监测。
3.1现场设备层采集所需实时监测的电参量：
现场设备层是数据采集终端，主要是由智能仪表组成(此项目中主要为ACR230ELH电力质量分析仪)，向数据中心上传存储的参数。世博中心场管项目中，例如主进线回路的三相电流、三相电压、有功/无功功率、功率因数及频率；电容补偿回路的功率因数、有功、无功功率；联络回路的三相电压、电流；普通低压出线回路的三相电流、功率；重要低压出线回路的三相电流、有功、无功功率、电压和电流的2－31次谐波、谐波畸变率（THDi、THDu）等电参量；
3.2网络通讯层实现数据传输：
在现场设备(如ACR230ELH)中采集到的电参量，通过以太网实现系统信息的交换和共享，并将数据提供给总变监控系统。同时，转达上位机对现场设备的各种控制命令。
3.3站控管理层以最直观方便的形式反映现场各个运行状态：
站控管理层针对监测系统的管理人员，是人机交互的直接窗口，也是系统的最上层部门。监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，以报表及图文方式直观地体现各种电参量信息及系统运行以来的具有参考价值的历史数据，如谐波数据、棒图及曲线，电力能耗的日、月、年报表，日志报表等等。
4 报价方案
4.1 数据管理层
名称 型号 单位 面价（元）
监控主机 IPC610H/PIV2.8G/1G/120G/16*DVD
/KB+MS/D-Link530+外设 台 8500
显示器 三星19寸液晶显示器 台 3000
三星22寸液晶显示器 台 3800
打印机 HP LaserJet.1020 A4 台 2500
EPSON-LQ1600KIIIH A3 台 4000
UPS电源 山特C1KS 台 5000
山特C2KS 台 6500
通讯线缆 五类线 米 4.6
屏蔽双绞线RVVP 2*1.0 米 5.6
光纤（多模） 米 6.6
通讯机柜 1200*600*600 面 3000
2200*600*600 面 5000
监控软件 Acrel-2000电力监控组态软件V6.0 系统组态软件
图形组态软件
电能管理软件
数据库软件 套 3万
4万
6万
8万
10万以上
双机版 套
数据转发 每+1用户 套 3000
Web发布 每+1用户（总用户≤5） 套 5000
4.2.通讯传输层
名称 型号 单位 面价（元） 远距离传输
光电转换 HTB-1000 只 750
终端盒 只 60
尾纤 面 50
耦合器 面 50
熔接点 个 50
通讯转换 拓展卡ACRNET-PIC/4 块 3000 扩展卡
串口服务器ACRNET-PORT(2口) 只 3000 串口服务器
串口服务器ACRNET-PORT(4口) 只 5500
通讯前置机ACRNET-UC02(2口) 只 4000 通讯前置机
通讯前置机ACRNET-UC04(4口) 只 6000
通讯前置机ACRNET-UC08(8口) 只 11500
通讯管理机ACRHMI 台 30000 人机界面
组网设备 网络交换机EDS-208 台 3000 局域组网
网络交换机EDS-408 台 8500
4.3 电力质量分析仪表
应用场合 电力质量分析仪 单位 型号 面价（元）
低压重要回路 台 ACR220ELH 4280
ACR320ELH
高压重要回路或低压进线柜 台 ACR230ELH 4860
ACR330ELH
5 结束语
随着社会经济的发展及电力的广泛应用，电能质量在线监测系统已成为电网用户侧配电系统建设的必然选择，本文介绍的电力质量分析仪，可以实现对电能质量的在线监测，实现对采集数据的分析、处理，并生成各种电能质量报表、分析曲线、图形等，便于电能的分析、研究。该产品及系统在上海世博中心、奥运会临时配电中心、苏州金墅国际公寓等项目中运行，取得了较好的社会效益和经济效益。
