基于AMC多回路监控单元的智能配电系统设计与选型方案
陆晓君
上海安科瑞电气股份有限公司，上海 嘉定 201801
1 概述
目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。
上海安科瑞的Acrel-2000型智能配电系统软件借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该智能配电系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。
2 AMC系列多回路监控单元
上海安科瑞的AMC多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。

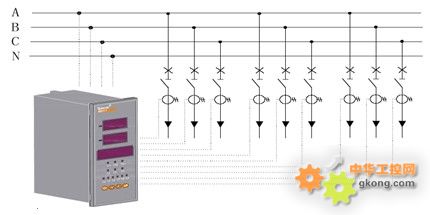

图1为AMC系列三相多回路智能监控单元的典型应用图。在应用中，出线回路中的3个三相负载的所有电参量测量都由1个AMC三相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制。
![附件]()
图 1

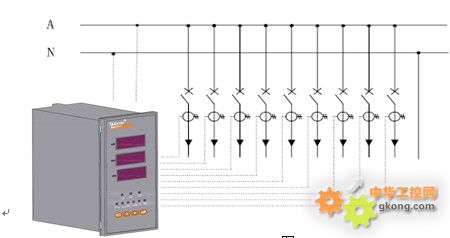

图2为AMC系列单相多回路智能监控单元的典型应用图。在应用中，出线回路中的9个单相负载的所有电参量测量都由1个AMC单相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制
![附件]()
图 2

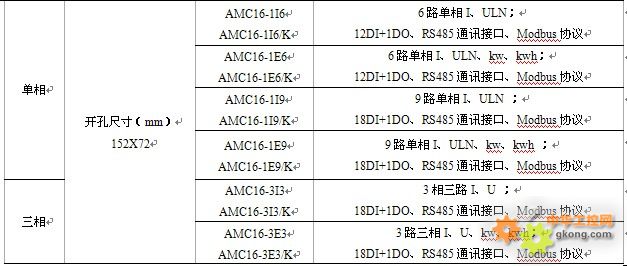

3 AMC系列多回路监控单元的选型方案
![附件]()
4 智能配电系统
4.1 结构

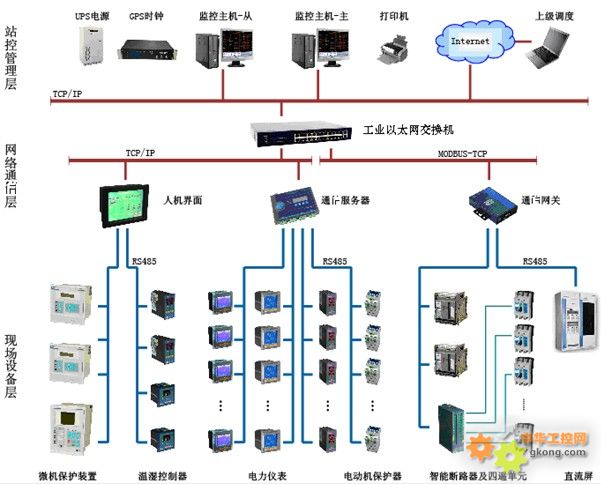

Acrel-2000智能配电系统是基于10kV及以下变配电系统的监测与管理，该系统由管理层（站控层）、通信层（中间层）、间隔层（现场设备层）三部分组成，现场设备层由AMC系列多回路监控单元组成，也可以连接微机保护、温湿度控制器、电动机保护器等其他监控仪表。见图1。
![附件]()
图1 智能配电拓扑图
4.2 功能
4.2.1 友好的人机交互界面（HMI）
标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况；庞大的系统具有多画面切换及画面导航的功能；分散的配电系统具有空间地理平面的系统主画面。主画面可直观显示各回路的运行状态，并具有回路带电、非带电及故障着色的功能。主要电参量直接显示于人机交互界面并实时刷新。
4.2.2 用户管理
本软件可对不同级别的用户赋予不同权限，从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。
4.2.3 数据采集处理
Acrel-2000型智能配电系统可实时和定时采集AMC系列多回路监控单元的各电参量及开关量状态，将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示，并对重要的信息量进行数据库存储。
4.2.4 趋势曲线分析
系统提供了实时曲线和历史趋势两种曲线分析界面，通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势，方便工程人员对监测的配电网络进行质量分析。
4.2.5 报表管理
系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式，系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表、操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。
4.2.6 事件记录和故障报警
系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能，包括事件发生的时间位置，当前值班人员事件是否确认等信息，对开关变位、参量越限等信息还具有声音报警功能，同时自动对运行设备发送控制指令或提示值班人员迅速排除故障。
4.3 软件画面

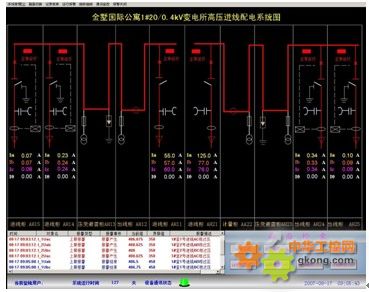

4.3.1 主接线图画面
![附件]()

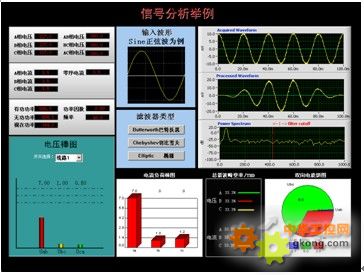

4.3.2 电压、电流波形计数值显示界面，以及棒图、饼图的显示。
![附件]()

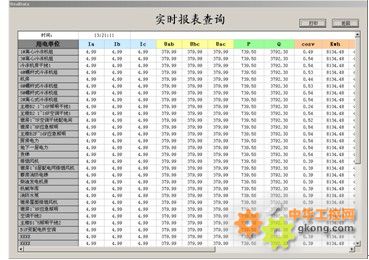

4.3.3 对某个用电单位的不同用电设备进行实时的报表查询和显示，并可以打印输出。
![附件]()

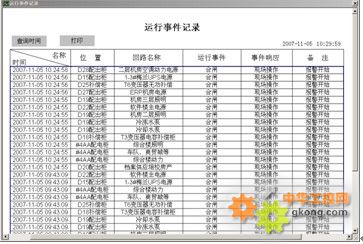

4.3.4 运行事件记录查询及打印输出
![附件]()
5 系统报价
单位：元（RMB）
名称 型号 单位 面价 备注
监控主机 IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外设 台 8500 均可用户自备，以当时市场价格为准，该报价仅供参考
显示器 三星19寸液晶显示器 台 3000
三星22寸液晶显示器 台 3800
打印机 HP LaserJet 1020 A4 台 2500
EPSON-LQ1600KIIIH A3 台 4000
UPS电源 山特C1KS 台 5000
山特C2KS 台 6500
通讯线缆 五类线 米 4.6
屏蔽双绞线RVVP 2×1.0 米 5.6
光纤（多模） 米 6.6
通讯机柜 1200×600×600 面 3000
2200×600×600 面 5000
光电转换 HTB-1000 只 750 远距离传输
终端盒 只 60
尾纤 面 50
耦合器 面 50
熔接点 个 50
通讯转换 扩展卡ACRNET-PCI/4 块 3000 扩展卡
串口服务器ACRNET-PORT(2口) 只 3000 串口服务器
串口服务器ACRNET-PORT(4口) 只 5500
通讯前置机ACRNET-UC02(2口) 只 4000 通讯前置机
通讯前置机ACRNET-UC04(4口) 只 6000
通讯前置机ACRNET-UC08(8口) 只 11500
通讯管理机ACRHMI 台 30000 人机界面
组网设备 网络交换机EDS-208 台 3000 局域组网
网络交换机EDS-408 台 8500
监控软件 Acrel配电监控组态软件V6.0 系统组态软件
图形组态软件
电能管理软件
数据库软件 套 3万 设备数量1～10
4万 设备数量11～20
6万 设备数量21～40
8万 设备数量41～80
10万元以上 设备数量80以上
双机版 套 单机价格×1.5
数据转发 每+1用户 套 3000
Web发布 每+1用户（总用户数≤5） 套 5000
多回路监控单元 AMC16-1I6 台 2200
AMC16-1I6/K 台 2500
AMC16-1E6 台 3050
AMC16-1E6/K 台 3200
AMC16-1I9 台 2300
AMC16-1I9/K 台 2600
AMC16-1E9 台 3250
AMC16-1E9/K 台 3550
AMC16-3I3 台 2300
AMC16-3I3/K 台 2600
AMC16-3E3 台 3250
AMC16-3E3/K 台 3550
注：多回路监控单元可按上述报价的70%优惠供应。
6 结束语
在配电监控系统中配置AMC多回路监控单元，具有实施简明，投资少等显著优点，可以方便和实时地监控配电系统的运行状态，对现场的用电设备进行统一管理，免去工作人员到现场记录的繁琐工作，系统对各种用电设备的历史运行数据和状态进行管理分析，便于维护人员明确设备状况，制定详细的设备维护计划，减少工作人员，提高效率。该系统在中国移动东北三省通讯基站改造、胜利油田、沈阳故宫、等项目中运行，取得了较好的社会效益和经济效益。
