变频器怎么加输出交流电抗器？

17124
gf2003129
文章数：10760
年度积分：50
历史总积分：17124
作者的所有帖子(10760)
注册时间：2007/9/2
发站内信
发表于：2010/11/27 11:17:42
#0楼
我知道变频器与电机远的话，>100M在输出侧就需要加交流电抗器，
请问，这个交流电抗器加的位置是靠变频器侧还是电机侧，为什么？
谢谢各位大虾了！表情表情
做什么事贵在坚持！
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24262
年度积分：50
历史总积分：49161
作者的所有帖子(24262)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2010/11/27 11:57:11
#1楼
我没用过输出电抗器，但我认为应该加到靠近变频器侧，而不是电机侧。原因很简单，因为这个电抗器是改善波形的，如果到了远端，那波形还是没整好嘛。起不到电抗器的作用了。
我是你的朋友
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
49161
产品体验中心会员
kdrjl 版主
文章数：24262
年度积分：50
历史总积分：49161
作者的所有帖子(24262)
注册时间：2004/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒晒工控小礼品
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2010/11/27 12:02:56
#2楼
哦，再补充下，电抗器放在变频器的输出端，其电抗器的负载相当于长线电缆+电机绕组的阻抗之和。而把电抗器放在电机侧，变频器的阻抗就没有改变，还是长线电缆+电抗器的线圈阻抗之和。电抗器的目的是为了解决变频器的长线电缆输出阻抗问题。如果把电抗器放在电机侧，就达不到目的了。
我是你的朋友
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
17124
gf2003129
文章数：10760
年度积分：50
历史总积分：17124
作者的所有帖子(10760)
注册时间：2007/9/2
发站内信
发表于：2010/11/27 15:19:16
#3楼
谢谢了。
做什么事贵在坚持！
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
85329
ZCMY 版主
文章数：47405
年度积分：1388
历史总积分：85329
作者的所有帖子(47405)
注册时间：2004/3/16
发站内信
2018论坛贡献奖
2018春节活动（三）
2017论坛优秀版主
2017国庆活动(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2010/11/28 9:16:15
#4楼
输出电抗器接与变频器近的位置；
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
814
630202596
文章数：111
年度积分：50
历史总积分：814
作者的所有帖子(111)
注册时间：2010/9/22
发站内信
发表于：2010/11/28 16:59:23
#5楼

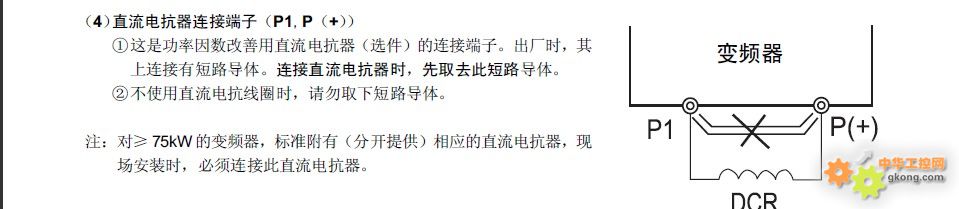

本人以富士 5000G11SP11S系列变频器举例：
