无线电力测温解决方案LRF020

一，方案概述
2.4G无线电力测温解决方案是面向变电站、电厂客户开发的工业测温解决方案，主要解决电力柜温度检测。配合一个或者多个无线传感器节点，可为用户提供先进的无线传感应用。该设备可以记录运行温度湿度，运行日志等多项参数。使变电站电力柜能够在更加稳定的监控状态下安全运行。LRF020模块特点：开发简单，客户无需开发RF部分,工业级芯模块（数据稳定性高，DSSS调制--抗干扰性好，工业级温度参数，网络性能好）。是一种安全有效的无线数据采集方案
二，方案原理
1， 方案包括温度采集探头和控制中心两部分
2， 探头电路组成如方案示意图，单片机检测到ADC中采样过来的温度信号，然后通过SPI口控制UZ2400无线收发芯片发送数据。电源使用锂电池供电。
3， 控制中心可使用母板上的MCU控制LRF020模块和探头通讯。
可向ansen@lustech.com.cn索取进一步资料或者www.lustech.com.cn

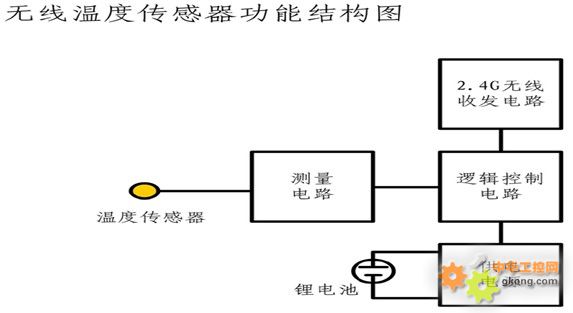

三，方案示意图
四，方案特点
1， 安装便利，可直接焊接在模板上。
2， 开发简单，电力柜端可使用既有MCU的SPI口控制。探头端采用单片机采集数据并通过SPI口发送。提供源代码以及相关软硬件设计指导资料
3， 自动组网，多节点采集，组建1对多的星形网络，硬件自动识别模块地址，网络处理方便。
4， 传输距离远，测温节点可采用锂电池供电，发射电流0dBm时20mA（100米），20dBm时150mA（1000米）。
5， 稳定性好，抗干扰性强。采用2.4G DSSS调制方式，抗干扰性强。硬件防碰撞机制、自动数据包响应（Auto-ack）以及CRC校验保证数据可靠性和稳定性。工业级应用环境。
可向ansen@lustech.com.cn索取进一步资料或者www.lustech.com.cn
五，方案设计

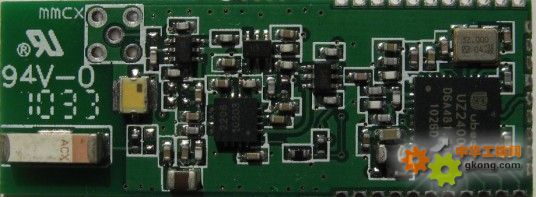

2.4G RF芯片UZ2400是UBEC推出的ZigBee标准芯片，符合IEEE802.15.4.UZ2400采用直接序列展频技术(DSSS)来避免2.4GHz ISM频带上日益严重的电波与噪声干扰,更具有CSMA/CA防碰撞机制进一步提高通讯稳定性。UZ2400具有AES128加密功能。为客户提供一个稳定、高性能、简易设计、低价的RF解决方案。为避免客户RF开发能力不足的担忧，UBEC推出UZ2400相关RF模块，客户可专心处理协议，大量缩短开发时间。UZ2400模块简介如下：
1. 2.4GHz 频段
2. 符合IEEE 802.15.4 规范
3. 支持多种通讯速率250Kbps或者2Mbps
4. 1000米传输距离(空旷)
5. 内置陶瓷天线,且有MMCX外接天线接口
6. 输出功率最大到21dbm
7. 高达-101dbm的接受灵敏度
8. 邮票接口,可直接上SMT
9. SPI通讯接口
