PWS的RS232接线问题

2885
gangshiyuan
文章数：984
年度积分：49
历史总积分：2885
作者的所有帖子(984)
注册时间：2009/9/25
发站内信
发表于：2010/9/10 17:47:22
#0楼
附件
     我们的设备用的是PWS人机界面，上面是HITECH的商标，听说已经被北尔收购了。我们的设备用的PLC是FP2系列PLC，通过上面的RS232端口接到PWS人机界面的COM1端口,我们用的是3芯的屏蔽线。我们用到的脚有2，3，5。7，8短接。请问这几个脚是怎么定义的？

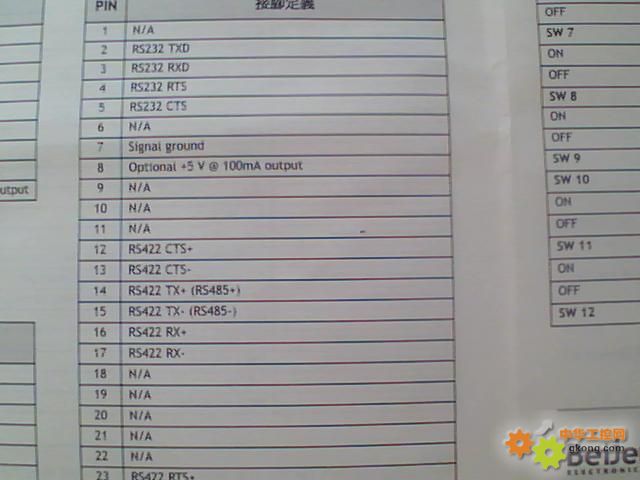

上图就是PWS的COM1端口的各脚的定义，根据图上的说明，5是信号地，那7是什么呢？为什么要跟8短接呢？2和3是一个发送，一个接收，我手里没有其他资料，在网上又搜不到相关内容。
































附件
[此贴子已经被作者于2010/9/11 12:34:29编辑过]
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
37906
cvlsam 版主
文章数：12470
年度积分：517
历史总积分：37906
作者的所有帖子(12470)
注册时间：2001/12/22
发站内信
2018论坛贡献奖
2017论坛贡献奖
2016论坛贡献奖
2015论坛贡献奖
2013论坛贡献奖
2012论坛贡献奖
2011论坛贡献奖
2011国庆活动
2010论坛杰出贡献奖
发表于：2010/9/10 19:49:40
#1楼
以下是引用gangshiyuan在2010/9/10 17:47:22的发言：
附件
      我们的设备用的是PWS人机界面，上面是HITECH的商标，听说已经被北尔收购了。我们的设备用的PLC是FP2系列PLC，通过上面的RS232端口接到PWS人机界面的COM1端口,我们用的是3芯的屏蔽线。我们用到的脚有2，3，7。4，5短接。请问这几个脚是怎么定义的？
上图就是PWS的COM1端口的各脚的定义，根据图上的说明，5是信号地，那4是什么呢？为什么要跟5短接呢？2和3是一个发送，一个接收，那7是什么意思呢？我手里没有其他资料，在网上又搜不到相关内容。

























[此贴子已经被作者于2010/9/10 18:00:16编辑过]

1、松下的引脚   2：SD 3：RD 4：RS 5：CS 7：SG
2、4无意义。根据你的图纸，实际上不会与5短接，相反，PWS侧的接线是7-8短接。

您的贴图出现了错误，您不应该贴出9PIN的引脚定义，而应该贴出25PIN的引脚定义，那才是4-5短接的。25针的引脚7作用与9针的引脚5作用相同。网上的资料很多，海泰克的爸爸网站还开在那里，你尽可以去找台湾泉毅。

Regards
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
19708
pqsh 版主
文章数：7478
年度积分：324
历史总积分：19708
作者的所有帖子(7478)
注册时间：2006/8/22
发站内信
2018论坛解答高手
发表于：2010/9/10 21:40:07
#2楼
要如楼上大侠的说法.松下4,5相当于图上的7,8,常短接简化作握手信号.所以只用2,3,7,发,收,地三根线.
一般的232接口,2是接收,3是发送,5是信号地,4,6短接简化,7,8短接.
如果我忘了我
请帮忙记得我
pqsh@163,326199298@v&q同号
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
41014
产品体验中心会员
tigermu 版主
文章数：15023
年度积分：529
历史总积分：41014
作者的所有帖子(15023)
注册时间：2004/8/12
发站内信
2018论坛优秀版主
2018春节活动（二）
2017论坛优秀版主
2017国庆活动(一)
2016论坛优秀版主
2016国庆活动(一)
2015论坛优秀版主
西门子logo体验(三)
英威腾PLC体验(三)
2015春节活动
2014论坛优秀版主
2013论坛优秀版主
2012论坛优秀版主
2010年度论坛贡献奖
发表于：2010/9/11 4:45:41
#3楼
rts和cts是硬件的握手应答，实际上就是用了rs232的收发和地。
清泉石上，明月松间。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
2885
gangshiyuan
文章数：984
年度积分：49
历史总积分：2885
作者的所有帖子(984)
注册时间：2009/9/25
发站内信
发表于：2010/9/11 14:50:04
#4楼
只有一个9针RS232端口的PWS系列人机界面的型号是PWS5610T-S。9针和25针都有的PWS系列人机界面有PWS6A00T-P。我们厂一般就用这两个型号的人机界面。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
86009
ZCMY 版主
文章数：47526
年度积分：528
历史总积分：86009
作者的所有帖子(47526)
注册时间：2004/3/16
发站内信
2018论坛贡献奖
2018春节活动（三）
2017论坛优秀版主
2017国庆活动(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2010/9/11 16:25:53
#5楼
呵呵；一般常用的PLC都可以买屏时把电缆配上；
不过像松下FP2一般还真的没有配；
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
2885
gangshiyuan
文章数：984
年度积分：49
历史总积分：2885
作者的所有帖子(984)
注册时间：2009/9/25
发站内信
发表于：2010/9/11 20:43:39
#6楼
那两个短接的RTS和 CTS，是什么意思啊？什么叫硬件的握手应答？
通讯方面的术语，我不太懂啊。

这是松下FP2系列PLC的RS232端口的引脚定义：请问4脚和5脚是什么意思？是不是楼上说的硬件的握手应答？
