S7200模拟量输入模块问题

732

huhan19861210

文章数：10

年度积分：50

历史总积分：732

作者的所有帖子(10)

注册时间：2010/7/30

发站内信

发表于：2010/7/30 13:31:18

#0楼

[upload=jpg]uploadImages8/835529025ef0369ae730488f36b3bb61.jpg

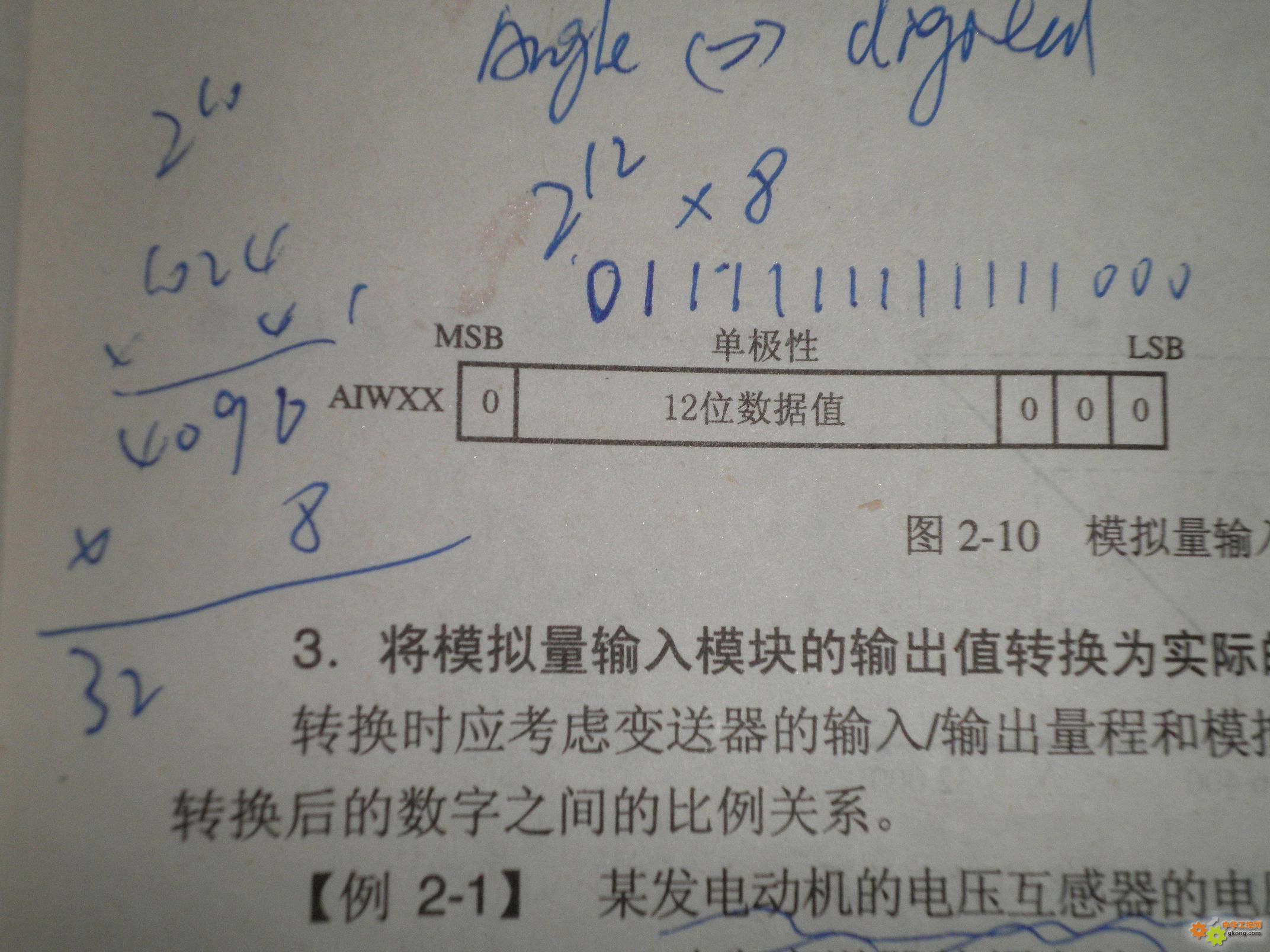

书上说，模拟量输入模块单极性全量程输入范围对应的数字输出为0~32000 （见图1，图中的MSB和LSB分别是最高有效位和最低有效位），双极性全量程输入范围对应的数字输出为-32000~32000。
模拟量转换后得到的12位有效数字存放在16位的字中，有效数字是左对齐的，最高位为符号位，0表示正数。在单极性格式中，最低位是3个连续的0，相当于A/D转换值被乘以8。
我想问的是，比如单极性0~32000，是怎么根据那图中表示的二进制符号算出来的？
哪位大仙帮忙一下！
