局域网络（以太网）数据采集发送和接收设备（局域网络数显表）

本系统的数据传输通过局域网（以太网）来完成，运行稳定可靠；也可用于改造以前RS232、RS485、RS422等老式数据传输方式的系统。本系统分为网络采集发送端和网络接收显示控制端2种设备。为安装方便，2个设备外形都设计成通用工业仪表机箱形式。系统有两种工作方式：网络数显表对网络数显表，网络数显表对电脑。两种方式工作示意图如下：

一、网络数显表对网络数显表：
由上图可知，只要给网络采集发送端和网络接收显示控制端分别分配一个IP地址，通电后两端会自动通过局域网建立稳定的TCP/IP连接，网络采集发送端除在本地进行显示外，还把采集的数据自动通过网络传输到远程的接收显示端，接收端除了接收数据并显示外，还可以根据设定的报警上下限值对测量值进行实时报警（报警输出采用继电器触点输出）。

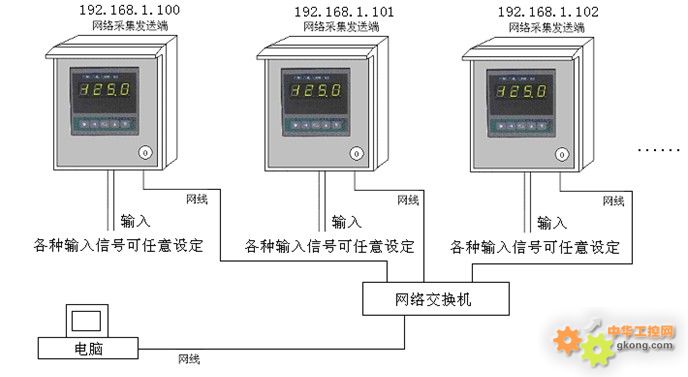

二、网络数显表对电脑：
由上图可知，每个网络采集发送端都分配一个IP地址，电脑可以通过网络连接多个（最多255个）远程数显仪表终端，利用电脑强大的功能和灵活的编程（可以代开发电脑软件），可以对所有的采集数据进行存储、统计、分析、报表的生成、打印等等。

三、输入的采集信号可以为以下信号：

电压、电流、热电阻、热电偶、mV、电位器。

其中：
电  压：1V~5V DC，0V~5V DC  可通过设定选择。
电  流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择。
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择。
热电偶：K，S，R，B，N，E，J，T可通过设定选择。

四、免费提供网络采集数显仪表的IP地址修改程序。

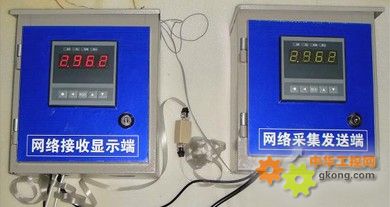

上图为第一种工作方式的2个网络采集数显表实物图片
