无源485转换器不能工作

A/D模拟信号隔离采集转换器：4-20mA转485
采用MODBUS RTU通讯协议，实现传感器信号的采集、隔离及A/D转换


　 顺源科技为应对当前金融危机，降低客户制造成本，更好参与国内外市场的品牌竞争，新推出一款超小型﹑高精度、低成本模拟信号隔离采集A/D转换器。产品通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，通过软件的配置适用于多种类型传感器模拟信号输入，应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。低成本、高精度、高可靠（3年的质保期)设计。
新品市场推广价：395元/PCS

产品概述：

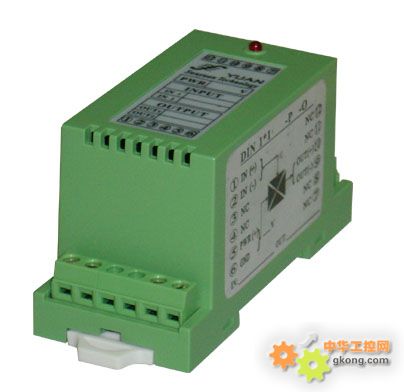

ISO 4021系列产品实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出（I/O），ISO 4021系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接256只 ISO 4021系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
ISO 4021系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
ISO 4021系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。





产品特点：
● 低成本、小体积模块化设计
● 模拟信号采集，隔离转换 RS-485/232输出
● 测量精度优于0.05%
●　RS-485/232输出，可以程控校准模块精度
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 50VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议

典型应用：
● 信号测量、监视和控制
● 智能楼宇控制、安防工程等应用系统
●　RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监视
● 传感器信号的测量
● 工业现场数据的获取与记录
● 医疗、工控产品开发
●　4-20mA信号采集

ISO 4021功能简介：
ISO 4021 信号隔离采集模块，可以用来测量一路电压或电流信号，也可以用来测量两路可以共地且不会互相干扰的电流或电压信号。

1、模拟信号输入
24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。
具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。
2、通讯协议
通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS　RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。　　　
3、抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

详细技术资料：
http://www.sun-yuan.com/download/200982616334445632.pdf



联系人：卢想想 13590334406， QQ215845098

RS232通讯应该是引脚2,3,5(9针)和2,3,7(25针).不知道你为什么会用到那些针.具体各针定义在网上都可以查到,转换为RS485通讯时主要看转换模块的中定义的通讯引脚(A+,A-).三旺的sw485a这个我没有资料,没法说具体的使用了.

可能是你的信息量过大  无源的模块  处理不了  你换个有源的转换模块   应该就没问题了啊

有源485的要接电压的和无源的接电方式不一样，可以咨询QQ:229395378
