这是一个山西新元煤矿综合自动化的应用

新元矿安全生产综合自动化实质是依赖对新元矿井地理、生产、安全、设备、管理等方面的信息进行采集、传输、处理、应用和提升，达到信息增值的目的。其核心技术是集成化的数据管理、集成化的通讯、集成化的编程组态和现场控制设备的自动化、网络化。建立基于网络的大型开放的分布式控制系统、形成全矿井监测、控制、管理一体化，实现全矿井生产各环节的过程控制自动化、生产综合调度指挥和业务运转网络化，使煤矿高效集中生产，达到减员增效、降低成本，提高矿井整体安全和生产水平。


先放几张图

1、系统的拓扑结构图

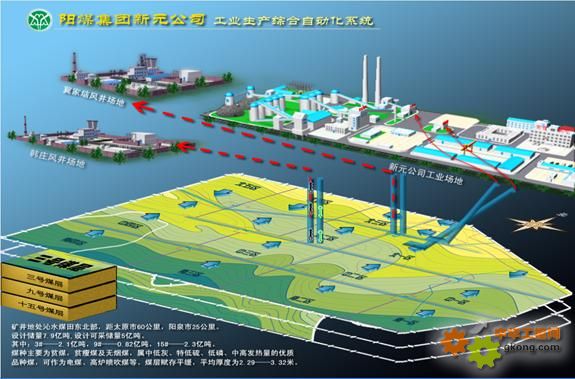

2、工程的总图
在调度中心机房使用2台曙光服务器作为冗余的pSpace实时数据库服务器，与工业自动化环网连接，在办公网络有1台WEB服务器，在网络安全上，办公网络通过双向物理隔离网闸与工业自动化网络连接。实时数据库将整个矿井的各个子系统数据进行实时采集，为各生产部门提供实时的工艺画面与数据显示。

pSpace目前已设计和实施接入的子系统有

² 原煤流工艺（102、103工作面采煤机、刮板机、破碎机、转载机、皮带）；

² 辅助运输及人员定位（信集闭、人员定位及考勤）；

² 供配电（工业场地110 kV、中央风井场地35kV、韩庄风井场地35kV-在建、

井下中央、东采区、西采区、南采区、北采区5个10kV变电所）；

² 给排水（二级泵站、主排水、矿井水处理、生活水处理）；

² 主扇通风系统；

² 空气压缩机；

² 锅炉房；

² 皮带称；

² 工业电视子系统；

² 选煤场子系统；

² 集中胶带与主斜井胶带集中监控子系统；

² 点检系统；

² 安全监控子系统；

² 工业环网交换机监测子系统；

² 瓦斯抽放泵站子系统；

² 进风立井提升机子系统；

² 三个煤层及采掘衔接图（WEB格式的矢量CAD图）；

后面再陆续贴出其他子系统的图来
