赫优讯（Hilscher）netX500/100 SoC硬件描述手册

对SoC感兴趣的同学可以看看

netX 100/500 - networX on chip
工业通讯的未来

描述

灵活的“高端”网络控制器，面向应用和通讯的高度集成单片系统
4个通讯通道，可以作为实时以太网或现场总线接口，每个通道可配置
新的系统结构，最优化的通讯，适合大规模数据吞吐
32位/200MHz CPU ARM926，运算能力达到200MIPS，支持Windows CE和Linux操作系统
片上集成双端口内存，AD转换以及图形控制器


netX是一种高度集成的网络控制器，它具有全新的系统优化结构，适合工业通讯和大规模的数据吞吐。

以32位ARM 926EJ-S为CPU核，主频200MHz，netX具有存储器管理单元，缓存，DSP，扩展的Java。片上集成144KB RAM、装有引导程序和实时内核的32KB ROM，能够满足较小应用的需求。对于Windows CE 和Linux，可以通过32位存储控制器外扩SDRAM，SRAM或FLASH。通过双端口内存DPM接口可以连接到主机系统，当配置为单机应用时，也可作为16位的扩展总线。netX包含丰富的外设功能：如UART，USB，SPI，I2C以及集成的显示控制器，可以满足广泛的应用需求。此外，netX采用中央数据交换，并可以自由定义4个智能通讯口。因此，netX是名副其实的“高端”网络控制器。

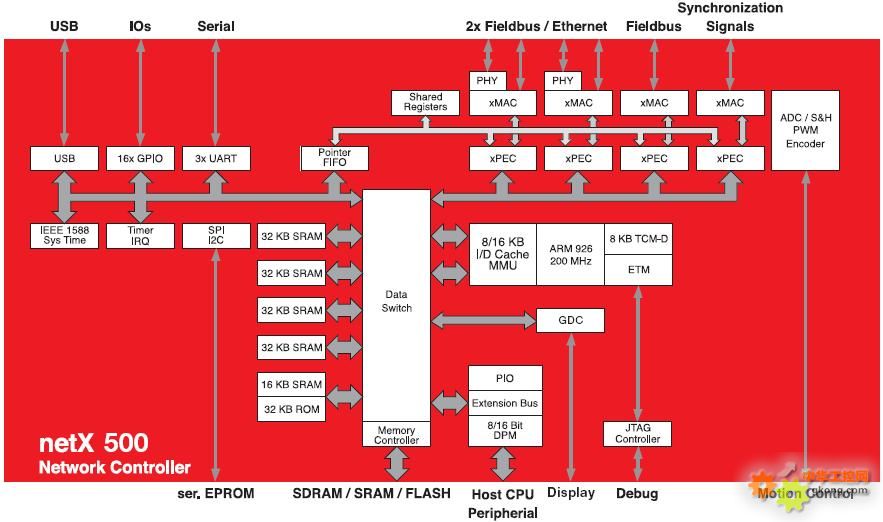

数据交换单元连接5个数据通道，分别是ARM CPU，通讯接口，显示单元，具有存储管理的主机控制器或外设单元。这样，控制器采用并行的方式传输数据，而不是传统的串行方式：只有一个共用数据总线，还要增加额外的总线分配周期。

具有4个通讯通道的控制器建立在两层结构上，而且相互等同。它们具有专门的ALU，并且有特殊的逻辑单元，通过Microcode来实现各协议的基本功能。其中，有两个通道集成PHY，可用于以太网连接。

xMAC（Medium-Access-Controller）分别按照各自的总线存取进程，发送和接收数据，加密或者将它们转化为字节方式。

xPEC（Protocol Execution Controller）负责编译，并将数据打包，管理报文通讯。当数据量大时，可通过DMA通道进行数据交换。而且，每个通道有一个双端口内存DPM，可用于保存状态信息或本地数据。

通过这种智能的通讯ALU，在netX芯片上可以实现各种不同的通讯协议，并且可以自由组合。而且，同步过程不受CPU响应时间的限制。这无疑是目前工业通讯技术发展的新特征。
