赫优讯（Hilscher）netX50 SoC硬件描述手册

netX 50 - networX on chip
工业通讯的未来

描述

带有主机接口的“高端”网络控制器，面向数字I/O的高度集成单片系统
2个通讯通道，可以作为实时以太网接口（集成PHY）或现场总线接口
新的系统结构，最优化的通讯，适合大规模数据吞吐
以32位ARM966为CPU核，主频200MHz，集成112KB SRAM/64KB ROM和外设
片上集成双端口内存DPM，扩展总线或数字I/O
IO-Link控制器
CCD-Sensor控制器


netX是一种高度集成的网络控制器，具有全新的系统优化结构，适合工业通讯和大规模的数据吞吐。

通过集成的双端口内存DPM，netX可以作为协处理器，与主机系统（主CPU）相连，可以实现现场总线或实时以太网的工业通讯。此外，netX也可以作为单片系统，无需使用其他的CPU。根据应用的不同，主机接口也可以配置为扩展总线接口或数字输入输出接口。
netX50以32位ARM966E-S为CPU核，主频200MHz，片上集成112KB RAM和64KB ROM。通过32位内存控制器可以扩展外部SDRAM、SRAM或FLASH。

同时，netX50包含丰富的外设功能：如UART，USB，SPI，I2C以及集成的IO-Link和CCD控制器，可以满足广泛的应用需求。此外，netX采用中央数据交换，并可以自由配置通讯通道。因此，netX是名副其实的“高端”网络控制器。

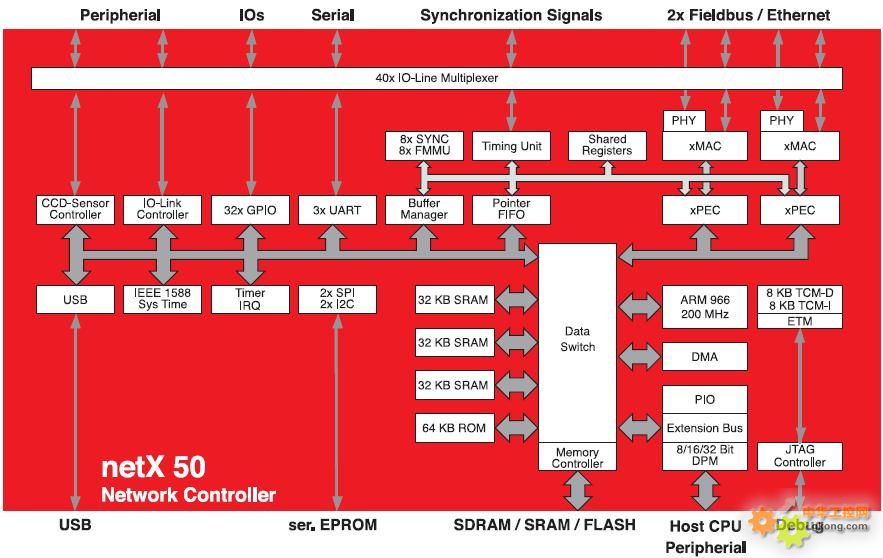

数据交换单元连接5个数据通道，分别是ARM CPU，通讯接口，具有存储管理的主机控制器和DMA控制器，以及外设单元。这样，控制器采用并行的方式传输数据，而不是传统的串行方式：只有一个共用数据总线，还要增加额外的总线分配周期。

具有2个通讯通道的控制器建立在两层结构上，而且相互等同。它们具有专门的ALU，并且有特殊的逻辑单元，通过Microcode来实现各协议的基本功能。如果将通道配置为以太网接口，其内部已经集成了PHY，这就减少了外部电路元件的连接。

xMAC（Medium-Access-Controller）分别按照各自的总线存取进程，发送和接收数据，加密或者将它们转化为字节方式。

xPEC（Protocol Execution Controller）负责编译，并将数据打包，管理报文通讯。当数据量大时，可通过DMA通道进行数据交换。而且，每个通道有一个双端口内存DPM，可用于保存状态信息或本地数据。此外，三路缓冲逻辑可以避免数据交换时发生的冲突。

通过这种智能的通讯ALU，在netX芯片上可以实现各种不同的通讯协议，并且可以自由组合，这无疑是目前工业通讯技术发展的新特征。
