发表于：2009/6/6 21:56:36
#0楼
1. 工艺流程。控制要求及控制线路

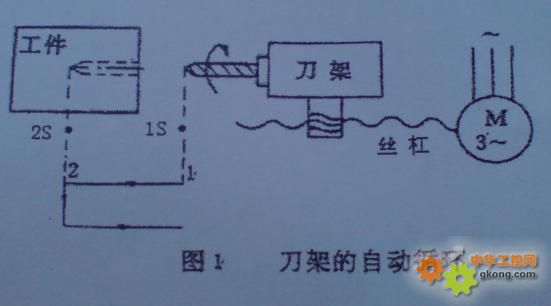

（1）自动循环 即刀架能自动的由位置1移动到位置2进行钻削加工，并能自动退回到位置1。如图1所示，其中1S和2S为行程开关。
（2）无进给切削 即刀具到达位置2时不在进给，但钻头继续旋转进行无进给切削，以提高工件的加工精度。

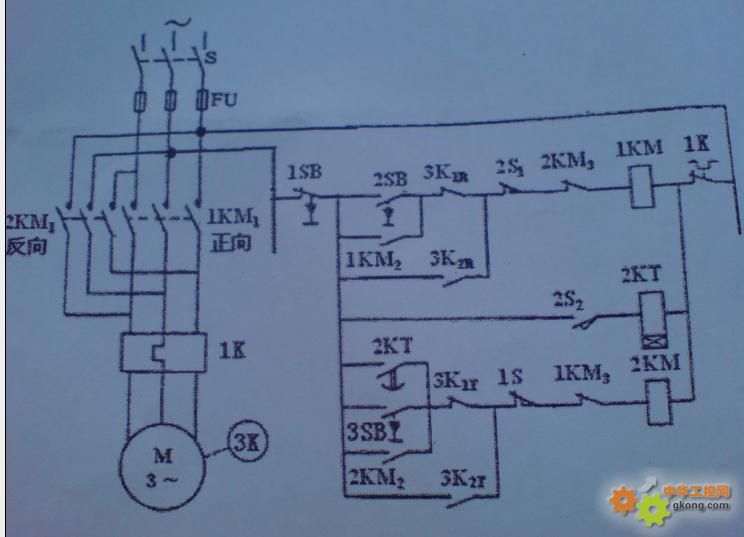

（3）快速停车 当刀架退出后要求快速停车，以减少辅助工时。控制线路如图2所示，其中3K为速度继电器。
2. 设计要求先分析并写出控制线路的全部动作过程，然后按下述要求进行设计。（1） 选用西门子S7-300PLC作为控制主机
（2） 根据图2所示的控制线路统计输入，输出总点数。
（3） 配置硬件并画出硬件地址分配表和硬件组态图或硬件地址分配图。
（4） 编写LAD程序和STL程序，并在STL程序的每句语句后面加上必要的注释
此主题相关图片如下图1.jpg：
此主题相关图片如下图2.jpg：
可能有点麻烦 哪位大哥帮忙下 啊
