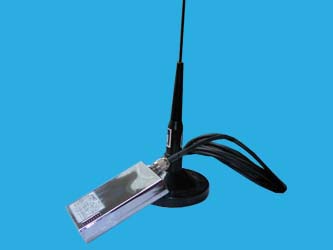

SC230系列无线数传电台

SC230系列无线数传电台
特点用途：
传输速率：1200bps、2400bps、4800bps 、9600bps
语音或数据兼容的透明信号传输
频段范围220---240MHz
可设置256个频点，每个频点间隔25KHZ（标准）
接收、发送一体，数字模拟信号皆可发送、切换迅速
空中收发频率既可同频，也可异频
双锁相环、双VCO结构、高稳定度
内部采用进口功放模块，5W
接口采用标准TTL、RS232（或485）电平，可以直连单片机，个人电脑及应用设备
SMT工艺、不锈钢外壳、体积小巧、安装方便、可外接散热片
自带TNC天线接口，可直连天线发射
指标符合国家标准
技术指标所采用的测试方法依照《移动通信“90”系列标准》


A、综合指标
工作频段： 220--240 MHz
频率稳定度： ±2.5ppm
信道间隔： 25KHz
天线阻抗： 50Ω
环境温度： -30℃60℃
频率设置： 拨码开关或者电脑写频
数据传输速率：1200bps/2400bps/4800bps/9600bps
B、接收指标
可用灵敏度： ≤-120dBm(12dB SINAD)
剩余电平输出: ≤-45dB
调制接收带宽: ≥5KHz
邻道选择性: ≥65dB
互调抗扰性： ≥60dB
杂散响应抗扰性：≥65dB
解调输出： ≥0.2V音频电压
C、发射指标
调制方式： FSK/MSK
发射功率： 1W ，5W
调制失真： ≤3%
调制灵敏度： 100mV（3KHz频偏）
邻道功率比： ≥65dB
杂散射频分量： ≤-65dB


D、 电源
直流电压： 12V
静候电流： ≤50 mA
发射时工作电流： ≤1.6 A(发射功率为5W)
无线数传电台传输距离的有关因数有很多，包括：设备的功率、所配置的天线类型（表现在增益值方面）、天线的安装高度、使用的环境等都是有关联的，从我们多年的应用经验来看：
1W机      3.5DB天线      2—3公里（空旷地）
5W机      3.5DB天线      10-12公里（空旷地）
5W机      8DB天线        18-20公里（空旷地）
安装注意事项：1、电源：
由于收发模块功率可调，不同发射功率下要求电源的功率也不同，一般发射功率为5W时，电源容量要满足12V 2A，发射功率0.5W时， 电源要满足12V 1A 。请选择纹波系数好的，抗干扰能力强的电源。若使用的是开关电源，请注意将天线尽可能的远离电源，因为天线发射时可能会影响开关电源的正常工作。当电台发射出现故障时，检查电源电压是否受天线的干扰而突变是排除故障的方法之一。
2、天线：
根据使用的电台（或模块）的发射功率，传输的距离远近程度，选择合适的天线种类。常用的有橡皮天线、吸盘天线和其他各种不同增益的高增益定向天线或全向天线。  安装前应仔细阅读天线使用说明书。有无特殊的要求，检查天线的频段、功率容限是否符合要求。 室外天线的架设高度根据需要和实际情况确定。应考虑到发射信号传输的距离远近、周围干扰情况和馈线的损耗，并非天线架设越高越好。  室外天线应安装在避雷针的45度保护角之内，附近不能有金属，以免影响发射波瓣图。  室外天线底座接地应良好，安放不能倾斜，安装一定要牢固，能抗风，抗腐蚀，耐强烈的气温变化。
3 、馈线
馈线是连接在电台和天线之间的同轴电缆。在选择时应注意如下的指标：
阻抗：50Ω（市面上一般有75Ω和50Ω两种，请注意区别）
衰减：每米馈线对信号衰减分贝（u88）数，哀减越小越好。 线径：馈线的直径越粗和屏蔽层越厚实的馈线衰耗越小。 馈线连接头：馈线的两头必须和天线和电台的接头匹配，连接头的阻抗也为50Ω，而且必须牢靠连接。
馈线在留有余地的情况下尽可能短。安装馈线时避免折弯，馈线应固定好，不能随风飘荡，天馈接头要拧紧并用放水胶布缠牢，方向由下往上以防雨水渗入。在有条件的地方，最好能把馈线的外铜皮与大地相连接。
4 、散热
使用大功率的收发模块或者需要长时间工作， 应加装散热片及散热风扇，以保证模块稳定工作。如果模块散热不好，容易造成无线传输失败，甚至因过热而将模块烧毁。
5、 简单测试
在系统整体连接好后，一定要仔细检查一遍天馈线的连接，馈线和无线电台（或模块）的连接；数据线、控制信号线和电源线的连接是否有误，再确保无误的情况下，才能打开电源给系统设备加电。  发射功率测量。将功率计串入发射电台（或模块）与天线之间。上电后使无线数传 电台（或模块）处于发射状态，观察各指标灯状态是否正常，同时读出功率计上测量出来的正向功率和反向功率。实测功率与标称功率相差±10％即视为正常。反向功率与正向功率之比应小于3％；若大于3％则说明天馈系统与发射设备不匹配，需要找出原因排除故障后，再测试正、反向功率。只有当测量的反、正向功率比值小于3％后才能让系统加电长时间工作。否则容易烧毁功率放大模块。

6、 防雷、接地系统
防雷的重要性
电闪雷鸣时自然界中瞬间产生高压大电流放电效应。如果防雷不好，将给通信设备造成损坏。特别是天线架设在室外的无线通信基站，若防雷不好，雷电从天线引入通信设备，很容易将设备损坏，即使天线防雷好，但是交流供电线路引入雷电烧毁供电电源，从而使通信中断。所以防雷是保护通信设备免遭雷电袭击，保护通信系统正常运行的重要措施。所以对电源系统和天馈系统都要尽可能的安装专业避雷器。
接地的重要性
良好的接地也是保证通信设备正常运行的重要手段。其作用如下：
1、 良好的接地降低了通信设备的噪音等干扰，保证了良好的通信；
2、 良好的接地保证了通信设备电子部件的工作稳定；
3、 良好的接地保证了通信设备中电子部件免受静电高压，瞬间放电脉冲等损坏；
4、 良好的接地使通信设备获得良好的屏蔽作用，避免了外界的电磁干扰等。 l 无线基站的接地系统 无线发射基站接地系统包括工作接地、保护接地和防雷接地。 1、工作接地。包括供系统工作的交流电源、直流电源和通信设备的接地； 2、保护接地。指对保障通信设备正常工作的其他设备（如空调、照明等）都需要保护接地； 3、防雷接地。指天线，馈线，铁塔的防雷接地。铁塔的顶部必须安装避雷针；避雷针应有良好的接地，以保护雷电及时流入大地；天线应位于避雷针的45度保护角之内；馈线在引入室内的设备之前应做好防雷接地。 4、其他接地。电源系统也需要做好防雷保护接地措施；如有长距离的数据线也需要做好防雷保护接地措施。 5 、 另外防雷接地和保护接地最好分开。因为各自接地电阻要求、接地作用不同，分开接地能够达到最佳效果。如果很难分开接地时，最少要使防雷接地单独使用。
