恒压供水控制系统的设计 求助

信号类型 PLC开关
正偏差压力信号 输入 X0
零偏差压力信号 输入 X1
负偏差压力信号 输入 X2
按动启动按钮 输入 X3
按动停止按钮 输入 X4
1#泵报警信号 输入 X10
2#泵报警信号 输入 X11
3#泵报警信号 输入 X12
变频器上限信号 输入 X15
变频器下限信号 输入 X16
1#泵变频运行 输出 Y6
2#泵变频运行 输出 Y7
3#泵变频运行 输出 Y10
变频器低频输出 输出 Y0
变频器中频输出 输出 Y1
变频器高频输出 输出 Y2
1#泵报警 输出 Y3
2#泵报警 输出 Y4
3#泵报警 输出 Y5
变频器运行 输出 Y14
一泵接工频 输出 Y11
二泵接工频 输出 Y12
三泵接工频 输出 Y13

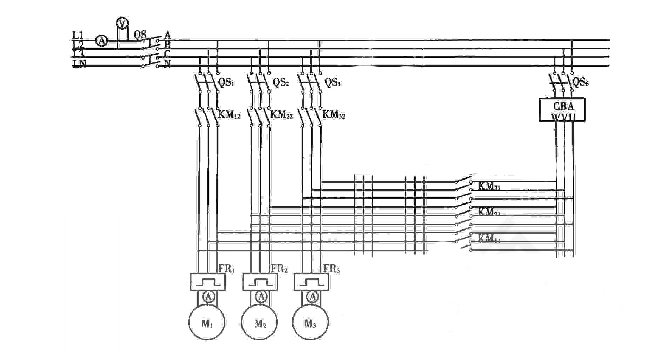

想设计三台电机的PLCT型图，当第一台电机启动时。变频器启动，10S后，给定
x0,x1,x2中一个，比如给定负偏差压力信号时，说明压力不够，这时候变频器高频输出。此时如给定变频器上限信号折第一台电机处于工频运行，第二台变频启动，然后10S侯又给X0.X1.X2三个中一个，X0说明压力够，变频器低频输出，X1刚好，变频器中频输给X2不够，变频器高频输出，此时如果给个上限信号，同上，通过变频器来调节水压

大家快来献策啊
