高手请帮帮忙，不会画啊

910

mengying27

文章数：2

年度积分：50

历史总积分：910

注册时间：2008/5/10

发表于：2008/5/10 22:56:00

#0楼

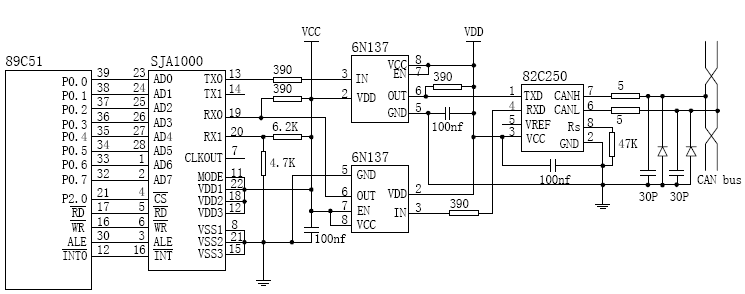

请高手帮我个忙，能不能把以下电路图帮我用完整的protel画出来，因为要做pcb和实物，不能用这个简化图，所用的芯片必须都完整的按原来规格画出来，连线就变得非常复杂，我真的搞不定～～急死了，请各位高手帮帮忙，万分感激

给出了简化图
