有关空化噪声监测系统分析

在试验中判断空化产生，研究人员常常依靠仔细观察水流中出现可见空泡和耳听辨别空泡溃灭时产生的“尖锐”噪声确定水流空化初生。但当水流流态复杂，或建筑物体积庞大，凭肉眼直接观察的方法是难以准确判断水流中的空化情况。本系统以刷频方式为测试人员实时显示噪声时域图和 FFT 频率谱线图。

 系统构成

　　空化噪声频率高（大于100K），在系统组建时探头和调理器的带宽不低于200K 、数据采集最高采样率每秒1M样点，每个通道并行独立采集。

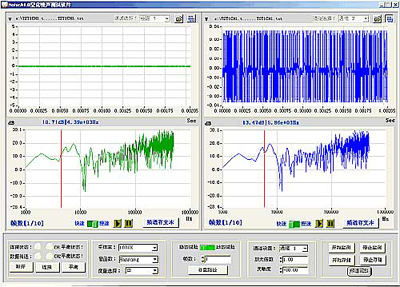

　　NoiseA1.0空化噪声监测软件软件界面功能简洁，实现对硬件采集控制、数据存储、数据回放。数据格式对用户开放，支持EXCEL、Matlab、Word数据格式调用。




 功能概述

　　应用软件：NoiseA 1.0空化噪声监测软件包

　　运行平台：win98/xp

　　遵循采集——处理——再采集的工作模式对整个空化过程进行连续监测、记录。

1. 监测模式

　　稳态模式：显示当前通道的噪声时域图，多帧数据频域谱FFT的平均值。

　　动态模式：显示当前通道的噪声时域图，当次帧数据FFT值。

2. 采集参数设置

　　采样率设定：从1K到1M多档可选。

　　标定：输入每通道标定系数K、B和单位，直接得到压力P—t时域波形图。

　　灵敏度输入：直接显示声压级。

3. 显示

　　监测过程任意选择2个通道数据实时时域、频谱图显示。

　　显示的通道号切换，不中断监测。

　　多条曲线在同一坐标显示。

4. 处理

　　FFT处理：“线性”和“对数”两种。单位有Vrms和Vpk等8种单位。

　　窗函数： FFT运算时实时加入的窗函数，有Hanning窗，BlackMan窗等8个窗函数可选。

5. 数据存储和数据回放

　　自动存盘： 设置存盘路径， 系统将把各通道数据自动保存为后缀名为.TST的二进制文件。

　　选择存盘：监测过程中人工启动/终止存储

　　数据格式：文本格式、二进制两种存盘格式

　　数据回放：支持文本格式、二进制两种存盘格式文件回放

　　文本文件可在word/excel中直接调用。

　　文件格式开放，支持用户二次开发。
