[转帖]对于EtherNet/IP的理解

EtherNet/IP是ODVA发起的基于以太网传输的协议标准，全称为“以太网工业协议”。现在这个协议受到三大组织的支持：ControlNet International(CI),the Industrial Ethernet Association(IEA),the Open DeviceNet Vender Association (ODVA)。这个协议旨在应用层建立一个开放的网络协议，以构建开放式的工业控制网络。我个人理解，以太网也就是ＩＥＥＥ ８０２．３只是定义了网络下两层的规范，对于网络层，是由IP协议规范的，运输层由TCP和UDP，会话层向上由包含TFTP、SMTP、FTP、DNS、NFS等协议的应用程序来构成。这就象现场总线CAN协议规范底层传输，DeviceNet基于CAN定义应用层一样。现在EtherNet/IP和DeviceNet一样，都是在传输层以上寻找结合二者特点的规范，也就是建立一种基于以太网上的，具有DeviceNet协议扩展特性的协议，那就是EtherNet/IP。

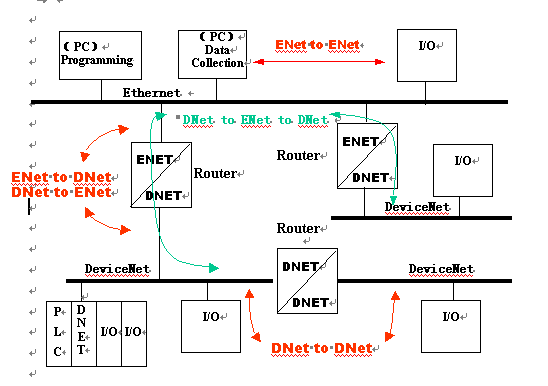

　　这个协议对于原有DeviceNet产品的供应商来说，具有以较少投资换来以太网接入方案的实惠，根据前面的分析，是混合型网络结构方案的一种。在系统网络集成时，提出了以太网到DeviceNet路由器的概念，如下图所示。
　　

　　
　　DeviceNet是面向对象的，对于设备的操作是通过对于对象属性的操作来完成的。所以，在与Ethernet/IP连接时，需要建立数据“路由器”，根据上图所示，数据路由器共有5种类型：
　　1．Enet subnet to ENet subnet ；以太网之间
　　2．ENet to Dnet ；以太网到DeviceNet
　　3．DNet to Enet ；DeviceNet到以太网
　　4．DNet to Dnet ；DeviceNet到DeviceNet
　　5．DNet to ENet to Dnet ；DeviceNet到以太网再到DeviceNet
　　
　　由结构图还可以看出，保证网络连通性对于网络路由来说，至少要满足：
　　1． 具有一定的传输速率。至少要满足500K的要求。
　　2． 具有一定的路由算法。能够解析IP包和DeviceNet协议帧，建立数据传输的路由。

作者： awa405 ，2003-8-5 10:14:00 发表于：《EtherNet/IP论坛》
