单片机控制 在强电中的应用

作为弱电的单片机怎样在强电中应用呢？我在这谈谈自己用过的几个方案吧；
一：单片机控制板直接用晶体管输出或场效应管输出；外接继电器或接触器或固态继电器；

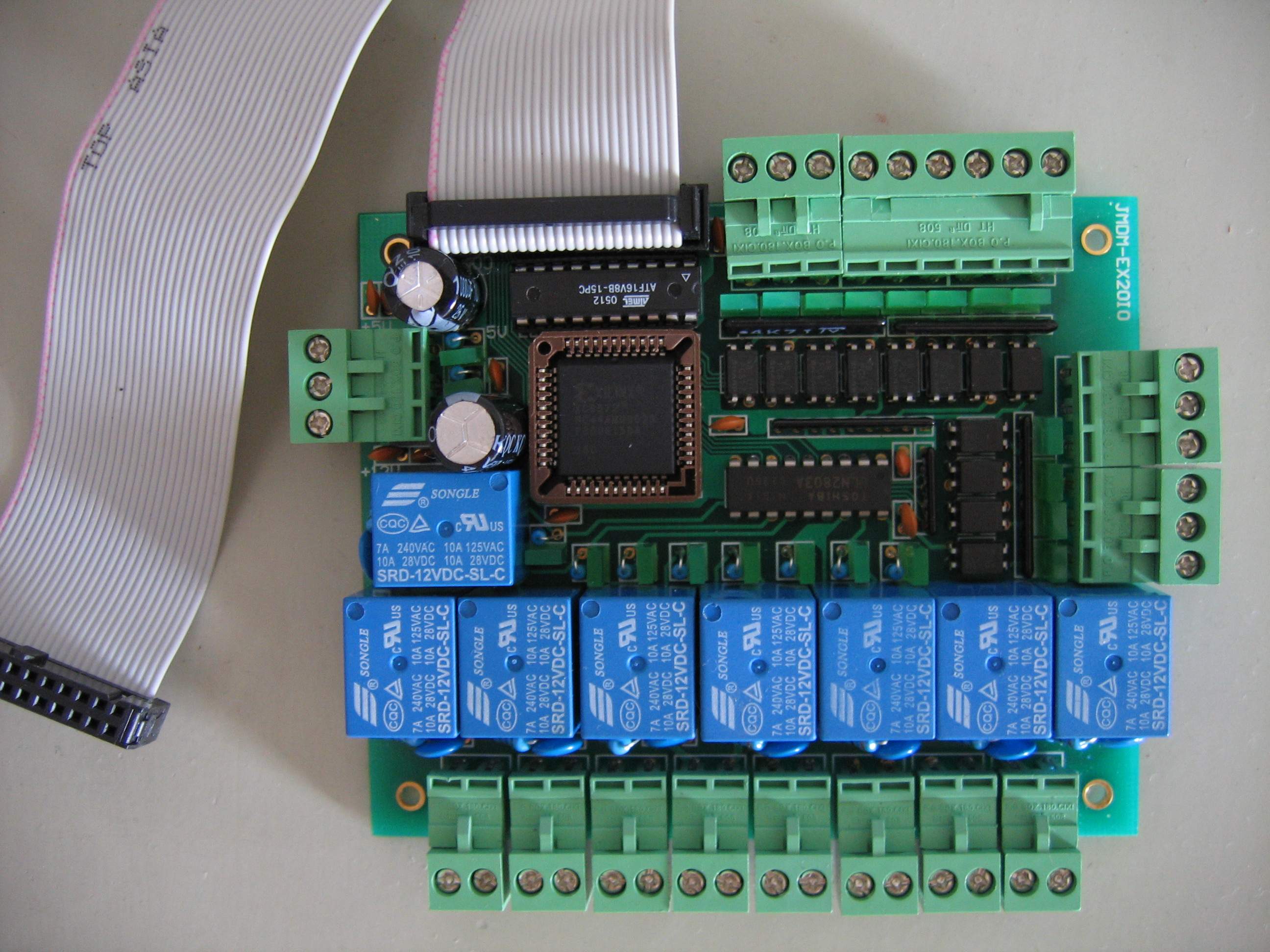

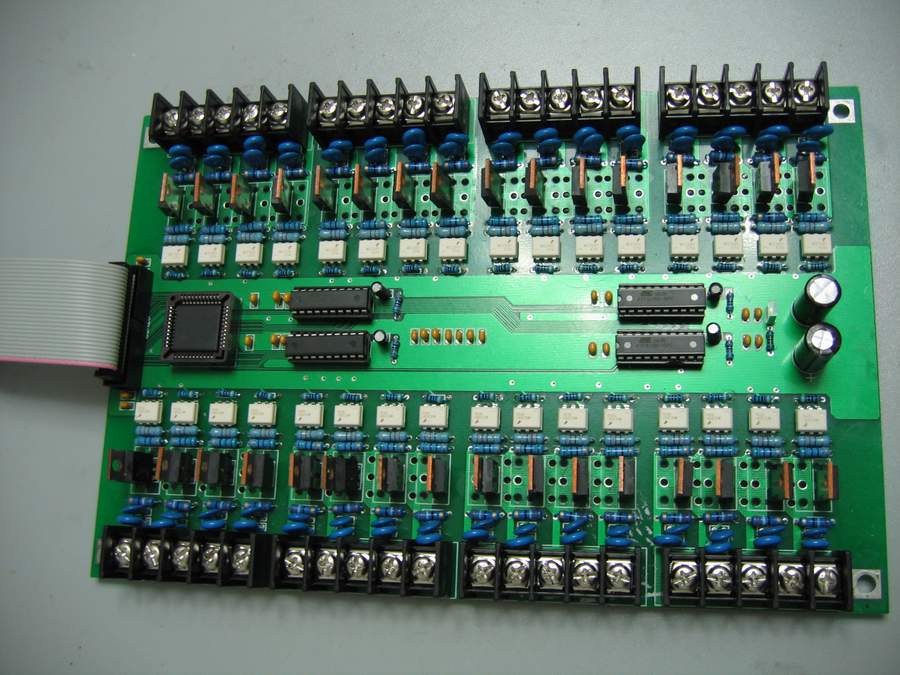

     下面是我用过的例子：
            二：单片机控制板直接采用继电器输出；
        三：单片机控制板直接采用可控硅输出；
    四：单片机控制板直接采用IGBT输出；这种形式在变频器和高频加热电路中比较常用！
大家还知道别的方法吗？欢迎大家与我探讨合作：

介绍两个用继电器（MR）晶体管（MT)输出控制的例子。

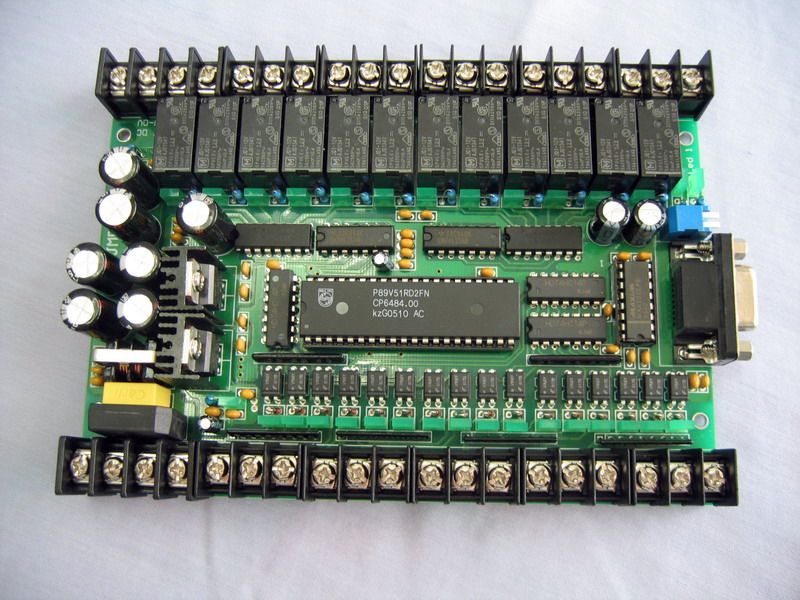

28DIOMR

一、特性
1.8位高性能单片机作为主控制芯片，64K程序存储器，也可以用来保存数据，断电数据不丢失；
2.工作电源采用15V交流电或16V直流电，标准功率为10W；
3.16路光电隔离数字量输入，NPN输入形式，输入电流为10mA；其中有两路可作中断源用于计数；
4.12路继电器(采用松下原装继电器)输出，输出电压为0—220V，最大输出电流为5A， 输出口状态可回读；
5.系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；
6.有两盏LED灯显示工作状态，LED灯和拨码开关是复用的，也可用来设置两个参数；
7.有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或触摸屏等外设通信；
8.可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
9.紧凑型 (适合任何尺寸的机箱) ，PCB尺寸：155mm*110mm；
10.用Keil C 或汇编编程；
二、规格
1.工作温度：-10~+65°C；
2.储存温度：-20~+80°C ；
3.湿度：5~95% 无凝结 ；
4.功耗(无外部设备): +9V@0.5A (典型值) ；
三、用途
1.可用于各种28个点以内的控制系统，可控制气缸，电磁阀，继电器，步进电机，可外接光电式，电容式，电感式，霍尔式等各种传感器；
2.可用于替代28点以内的PLC用于各种控制场合（如各种机器控制）；
3.可用于单片机学习和试验。



28DIOMT
JMDM-28DIOMT控制板说明书
一、特性
1.8位高性能单片机作为主控制芯片，64K程序存储器，也可用来保存数据，断电数据不丢失；
2.主电源采用9V交流电，外围驱动电源采用24/12V交流电；
3.16路光电隔离数字量输入，NPN输入形式，输入电流为10mA；其中有两路可作中断源用于计数；
4.12路光电隔离数字量输出，集电极开路输出形式，输出电压为24/12V，最大输出电流为1A， 输出口状态可回读；
5.采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；
6.有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或触摸屏等外设通信；
7.可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
8.有两盏LED灯显示工作状态，LED灯和拨码开关是复用的，也可用来设置两个参数；
9.紧凑型 (适合任何尺寸的机箱) ，PCB尺寸：145mm*100mm；
10.用Keil C 或汇编编程，用户编程有困难的可把工艺流程发给我司，我司可帮助编程。
二、规格
1.工作温度：-10~+65°C；
2.储存温度：-20~+80°C ；
3.湿度：5~95% 无凝结 ；
4.功耗(无外部设备): +9V@ 0.5A (典型值) ；
三、用途
1.可用于各种28个点以内的控制系统，可控制气缸，电磁阀，继电器，步进电机，可外接光电式，电容式，电感式，霍尔式等各种传感器；
2.可用于替代28点以内的PLC用于各种控制场合（如各种机器控制）；
3.可用于单片机学习和试验。

以上的两个例子都是我司已经广泛应用到生产控制方面的好产品，欢迎大家来了解。

我司生产的产品有多种型号的，有外壳的与没有外壳的。对于您这种就适合用有外壳的。对于诸如做非标设备改造或者自主生产设备的厂家就不需要外壳的。您可以根据自己的需要自主的选择适合自己的控制器。
