SC-09 编程电缆的制作方法

第一步：制作 FX-422CAB
材料：25孔母插座、8针公插头、8芯电缆

接线方法：

8针公插头           25孔母插座         8针公插头排列示意
    1        ----------     15
    2        ----------     2                            3  6
    3        ----------     7                         1  4  7
    4        ----------     16                        2
    5        ----------     18                           5  8
    6        ----------     20
    7        ----------     3
    8        ----------     24

（注：有资料说1-15、3-7可以不接，未验证）

第二步：制作 FX-232CAB
材料：25针公插头、9孔母插座、5芯电缆

25针公插头               9孔母插座
2-3-4-5-7短接 ----------      5
    15           ----------      3
    16           ----------      2
    17           ----------      7
    18           ----------   6-8 短接

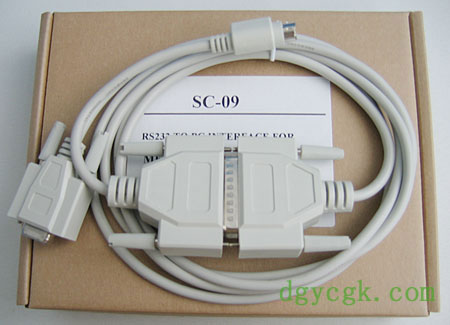

第三步：将上面两根线的25针公插头和25孔母插座对接，即成为 SC-09 编程电缆，适用于 FX1S、FX1N、FX2N、FX2NC 及 A 系列 PLC。

本人用上述方法制作的编程电缆已用于 FX2N-16MR，通过8针编程口可以与 PC 串口连接，试验用的软件为 SW3D5-GPPW-E 和 SW0PC-FXGP/WIN-C。
