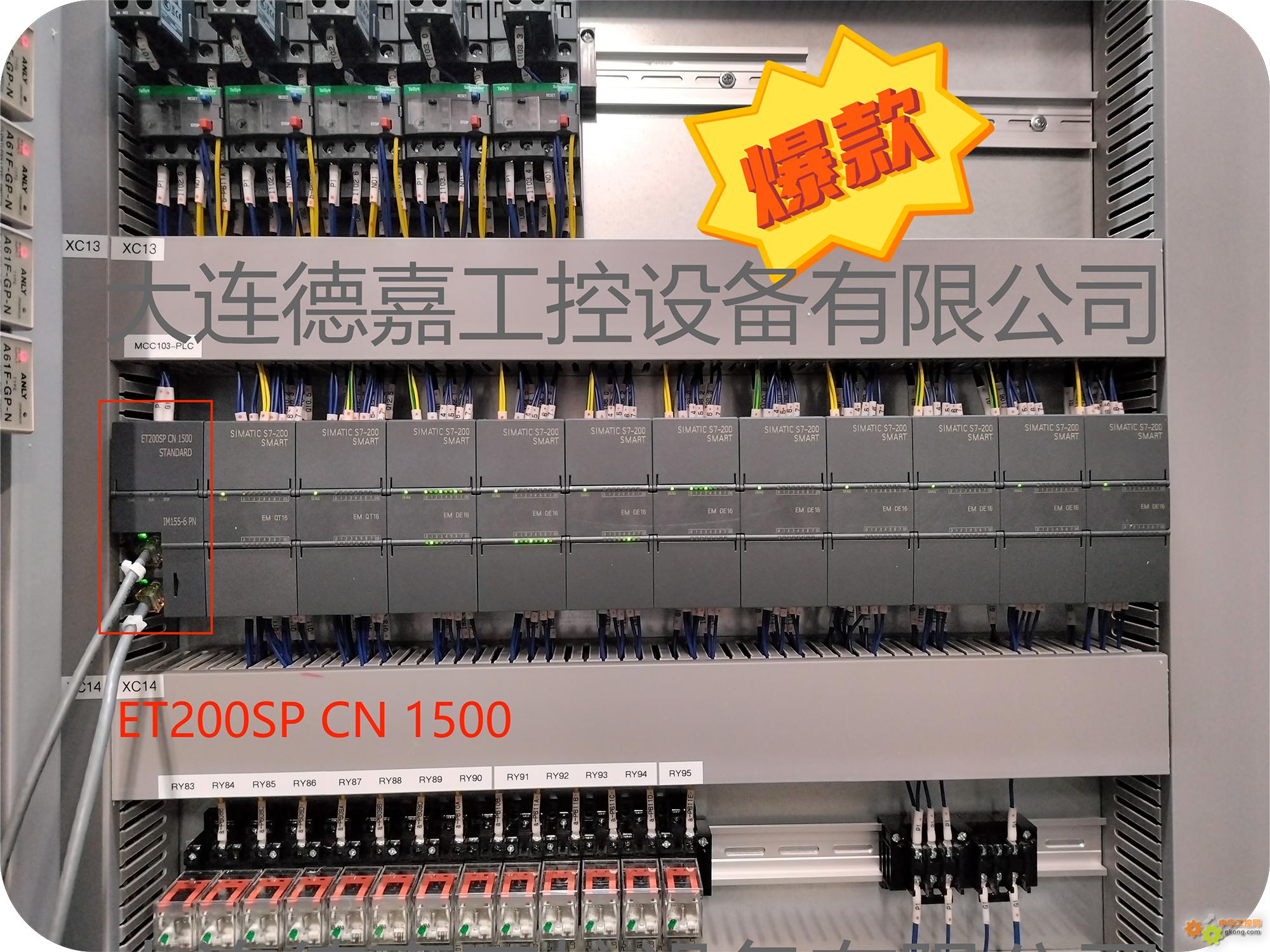

客户使用ET200SP CN 1500这款型号,PLC使用S7-1500带4个ET200SP CN 1500接口模块,现场电控柜实物实拍如下:
目前已经调试成功!

附件 微信图片_20231008131615.jpg
附件 微信图片_20231008131506.jpg
附件 微信图片_20231008131508.jpg
附件 微信图片_20231008131511.jpg
[此贴子已经被作者于2023/10/13 17:37:28编辑过]
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/10/16 16:39:26
#31楼
你们要的应用案例项目实拍图来啦~

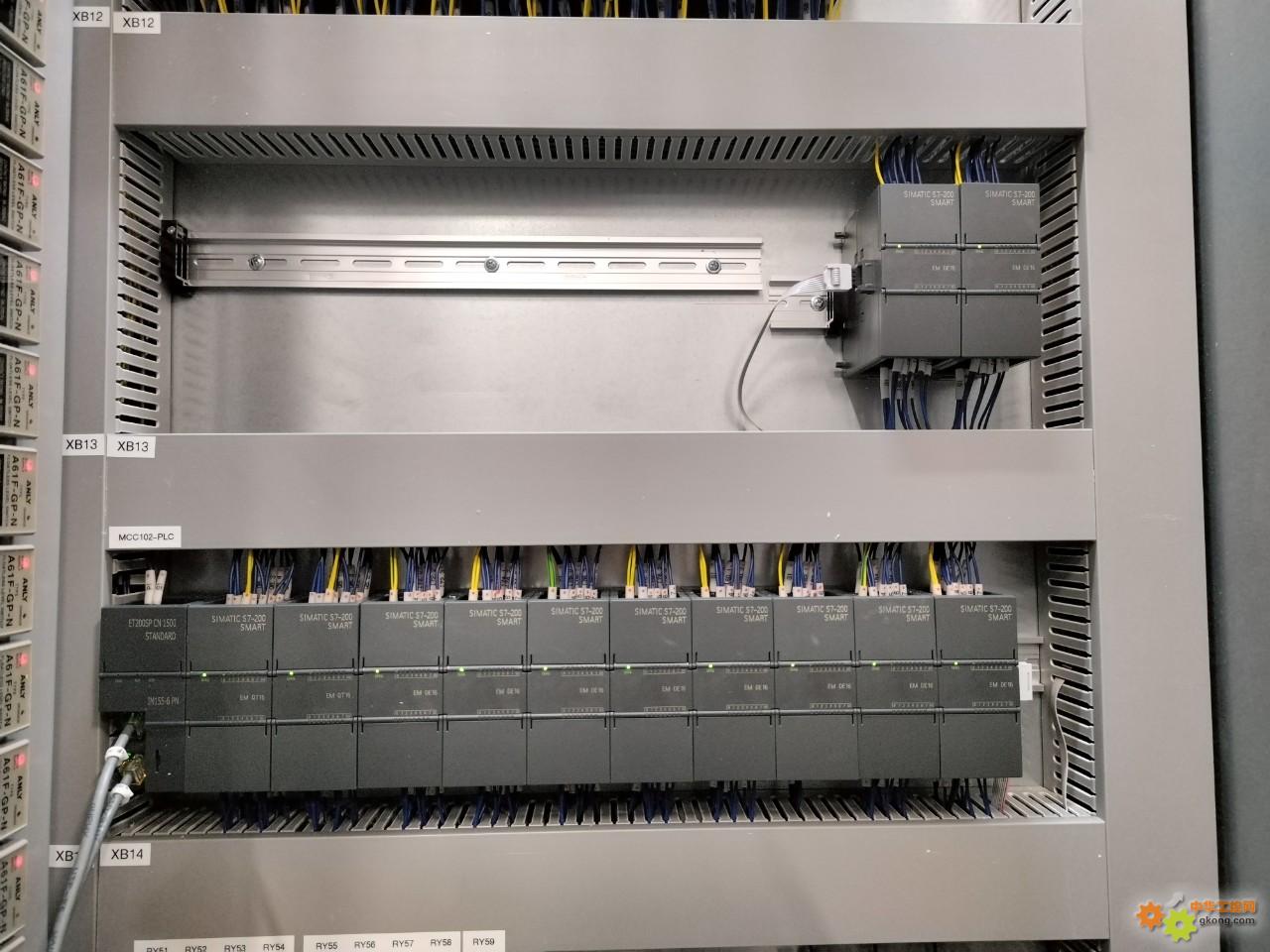

客户使用的是大连德嘉接口模块,型号:ET200SP CN 1500,PLC使用S7-1500带4个ET200SP CN 1500接口模块,现场电控柜实物实拍如下,目前调试成功已经应用在项目现场!
附件 2-1.jpg
附件 1-1.jpg
162
影火智能
文章数:71
年度积分:162
历史总积分:162
注册时间:2023/5/31
发站内信
发表于:2023/10/17 14:51:01
#32楼
可以,先收藏了
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/10/18 13:59:05
#33楼
       目前针对客户现场实际反馈来看,ET200SP CN系列接口模块稳定性非常好,这款模块已经是成熟稳定的技术了,可以完全替代西门子ET200SP,出于考虑模块长时间运行,我们设计200Smart扩展模块类似外壳,其优点在于空间比较大,散热性比较好,后面接的200Smart模块是目前IO模块市场里面性价比超高的模块,所以考虑后面接西门子原装200Smart扩展模块或者德嘉兼容200Smart扩展模块(完全兼容西门子200Smart扩展模块),这种模块要比西门子ET200SP后接IO模块接线方便,而且散热稳定性方面更佳。
       另外如果批量采购的话,可以咨询我们,附ET200SP CN系列用户手册一份供大家参考。
附件 QQ截图20231018135735.jpg
附件:
[本地下载]
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/10/19 17:14:00
#34楼
       西门子PLC S7-300和S7-1500系列,在中大型自动化控制系统中应用广泛,为用户提供了控制系统的解决方案。在这类自动化控制系统中,由于设备较多,需要控制的点数也较多,因此需要配置扩展模块;大连德嘉分布式IO模块系列为用户提供了解决方法,包括ET200SP CN1500、ET200SP CN1200等多种分布式IO模块供用户根据现场的不同情况来使用。
       本文下面就为您介绍一下大连德嘉分布式I/O模块的产品特点,供用户进行参考。
ET200SP CN系列接口模块支持标准Profinet IO Device设备通讯。
1、可实现环网冗余功能(带有双网口系列),支持 RT实时通讯模式。
2、将西门子或德嘉系列Smart200 IO模块连接到S7-1500/300/1200/200SMART上,作为Profinet IO来使用。
3、配置参数通过ET200SP CN系列接口模块组态插件填表式完成。
4、可替代西门子ET200SP(IM155-6PN ST)使用,硬件组态完全一样,实际硬件换成西门子或德嘉系列Smart200 IO模块,GSD文件使用西门子ET200SP文件。
5、具有S7-300TCP/IP或者ModbusTCP协议,可将西门子或德嘉系列Smart200 IO模块连接到上位机,用作数据采集及操控。

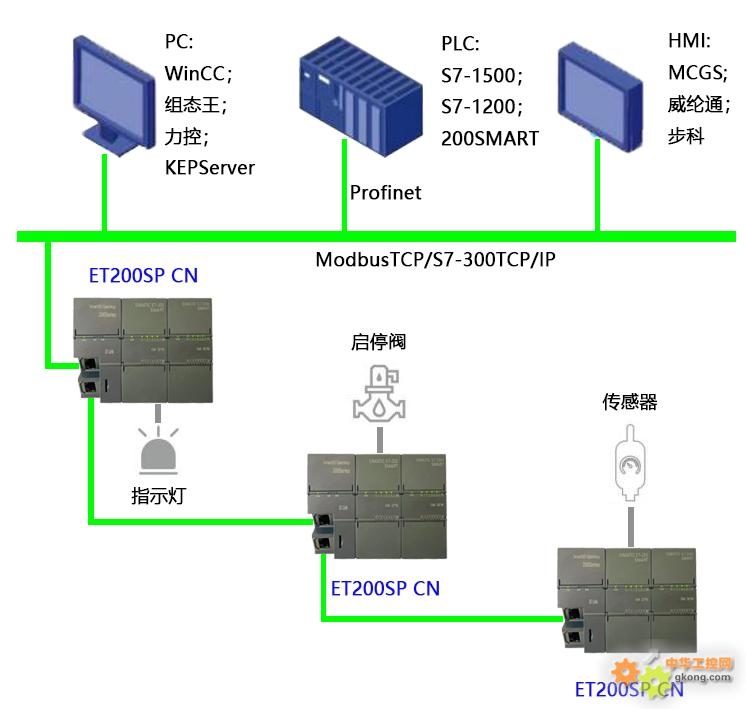

ET200SP CN网络拓扑结构(双网口为例)
附件 1.jpg
[此贴子已经被作者于2023/10/19 17:14:18编辑过]
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/10/24 14:02:16
#35楼
ET200SP CN系列接口模块
用法以S7-200SMART为例
最多支持12个Smart扩展模块
一共5种型号供用户自行选择
附件 微信图片_20231024135843.jpg
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/10/25 13:32:27
#36楼

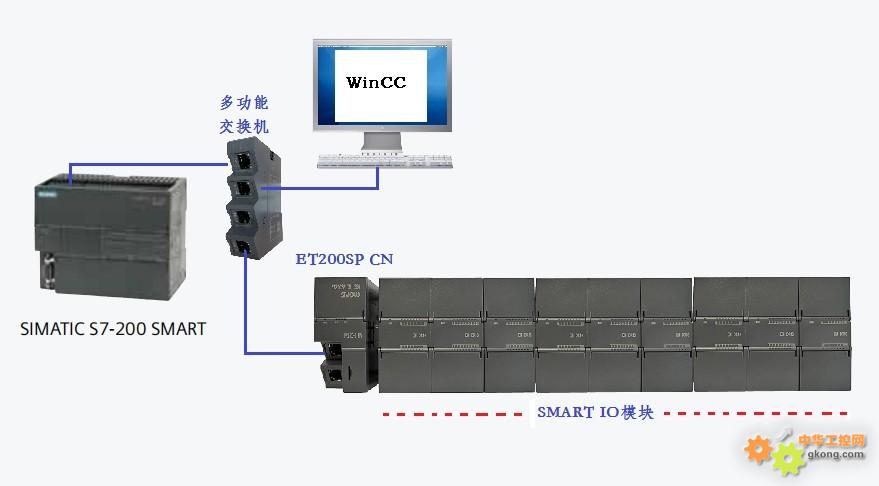

       现场采用西门子S7-200SMART PLC作为控制器,与上位机WinCC直接连接(使用大连德嘉多功能交换机,其功能:S7-200SMART直连WinCC,无需OPC,使用TCP/IP通讯驱动连接),PLC后面的IO模块槽位已经不够用了,现场需要参与的IO点数比较多,采取方案是加入一个大连德嘉ET200SP CN接口模块,来扩展其IO数量,其中一款型号最多支持12个200SMART 扩展模块,其中200SMART扩展模块可以使用西门子原装的,推荐使用使用大连德嘉兼容200SMART扩展模块(性能稳定,价格超低)。
具体方案如下:

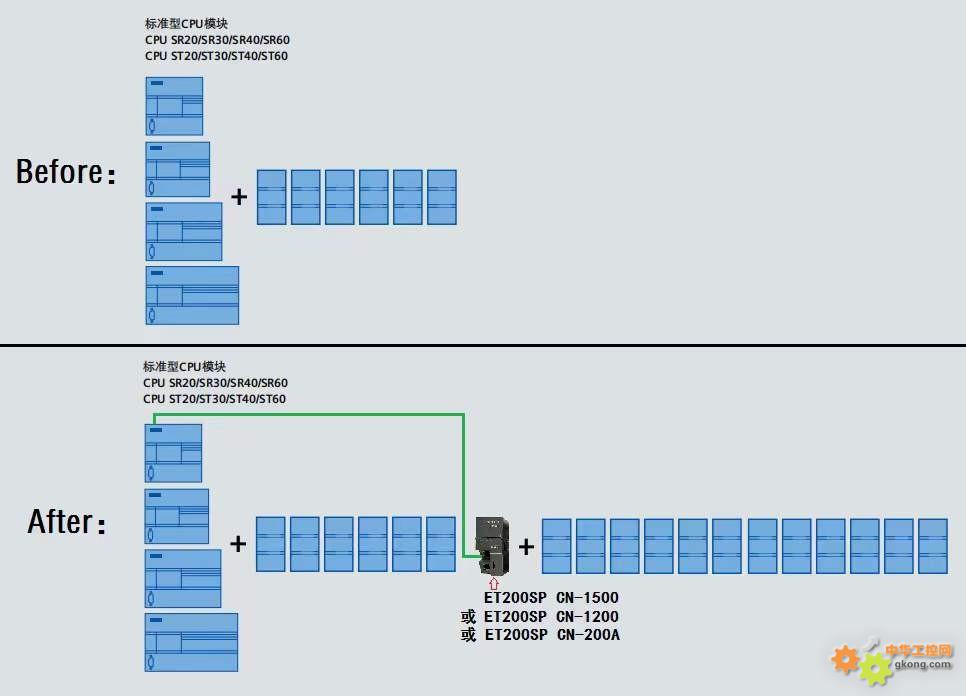

附件 方案.jpg
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/11/8 17:19:51
#37楼
       ET200SP CN 200系列型号特别适用于S7-200SMART PLC,对于改造项目很适合,现场需要加一些点位,但是本身CPU后面已经接满了6个SmartIO模块,这样就需要这种接口模块扩展下IO,采用Profinet IO通讯方式,根据所接模块数量以及价格区分一共三种型号,分别为ET200SP CN 200A(可接12个SmartIO模块/双网口),ET200SP CN 200B(可接12个SmartIO模块/单网口),ET200SP CN 200C(可接12个SmartIO模块/单网口)

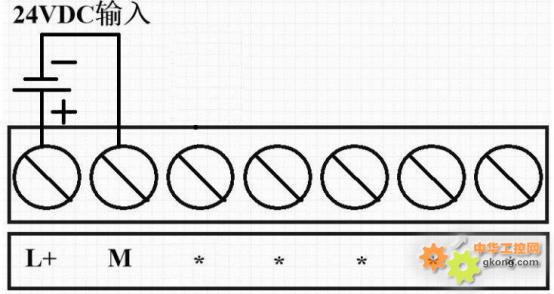

ET200SP CN 采用标准工业 24V (>6W) 直流电压供电,如图:
附件 图片1.jpg

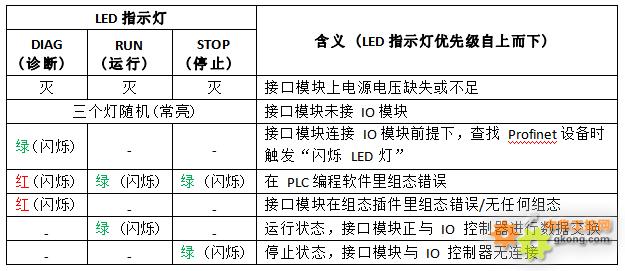

LED 指示灯说明
附件 QQ截图20231108171314.jpg
50
硕硕00597X
文章数:9
年度积分:50
历史总积分:50
注册时间:2022/1/4
发站内信
发表于:2023/11/15 16:41:02
#38楼
方案不错,楼主有资料发一下看看,谢谢啦~
7992
大连德嘉工控WB 版主
文章数:1776
年度积分:1058
历史总积分:7992
注册时间:2018/5/31
发站内信
发表于:2023/11/15 17:16:43
#39楼
回复 #38楼 硕硕00597X
好的,使用说明发给您一下,查收下
附件:
[本地下载]
