发表于：2020/1/12 21:33:11

#10楼

以下是引用YXBK在2020/1/12 14:50:38的发言：
看看这个，我是按照这个画出来的

http://www.sohu.com/a/238058167_100190705

9楼版主画得非常好，向你学习！也非常感谢版主的热情帮助！

雷电

【方案】ABB为中海集运300多台涡轮增压器提供服务

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

6636

机栝

文章数：923

年度积分：804

历史总积分：6636

作者的所有帖子(923)

注册时间：2017/6/12

发站内信

发表于：2020/1/13 8:24:42

#11楼

其实不用包覆也是可以的，先切出其中一个3角形再阵列，然后倒角也是可以的

知行合一。

【方案】奥普特—药瓶缺陷检测

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5191

799676754

文章数：1536

年度积分：50

历史总积分：5191

作者的所有帖子(1536)

注册时间：2016/9/4

发站内信

2018论坛解答高手

发表于：2020/1/13 8:34:00

#12楼

以下是引用机栝在2020/1/13 8:24:42的发言：
其实不用包覆也是可以的，先切出其中一个3角形再阵列，然后倒角也是可以的

谢谢“机括”师傅参与！我知道你是位高手，希望能多多得到你的批点。这张机械图要求的槽形中有一个圆柱销在其中旋转，不能用三角形来代替，斜面是扭曲的。

雷电

【方案】华北工控：嵌入式计算机在校园监控系统中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5191

799676754

文章数：1536

年度积分：50

历史总积分：5191

作者的所有帖子(1536)

注册时间：2016/9/4

发站内信

2018论坛解答高手

发表于：2020/1/13 9:09:31

#13楼

以下是引用solidcam在2020/1/11 16:15:02的发言：
画图的过程能不能共享一下

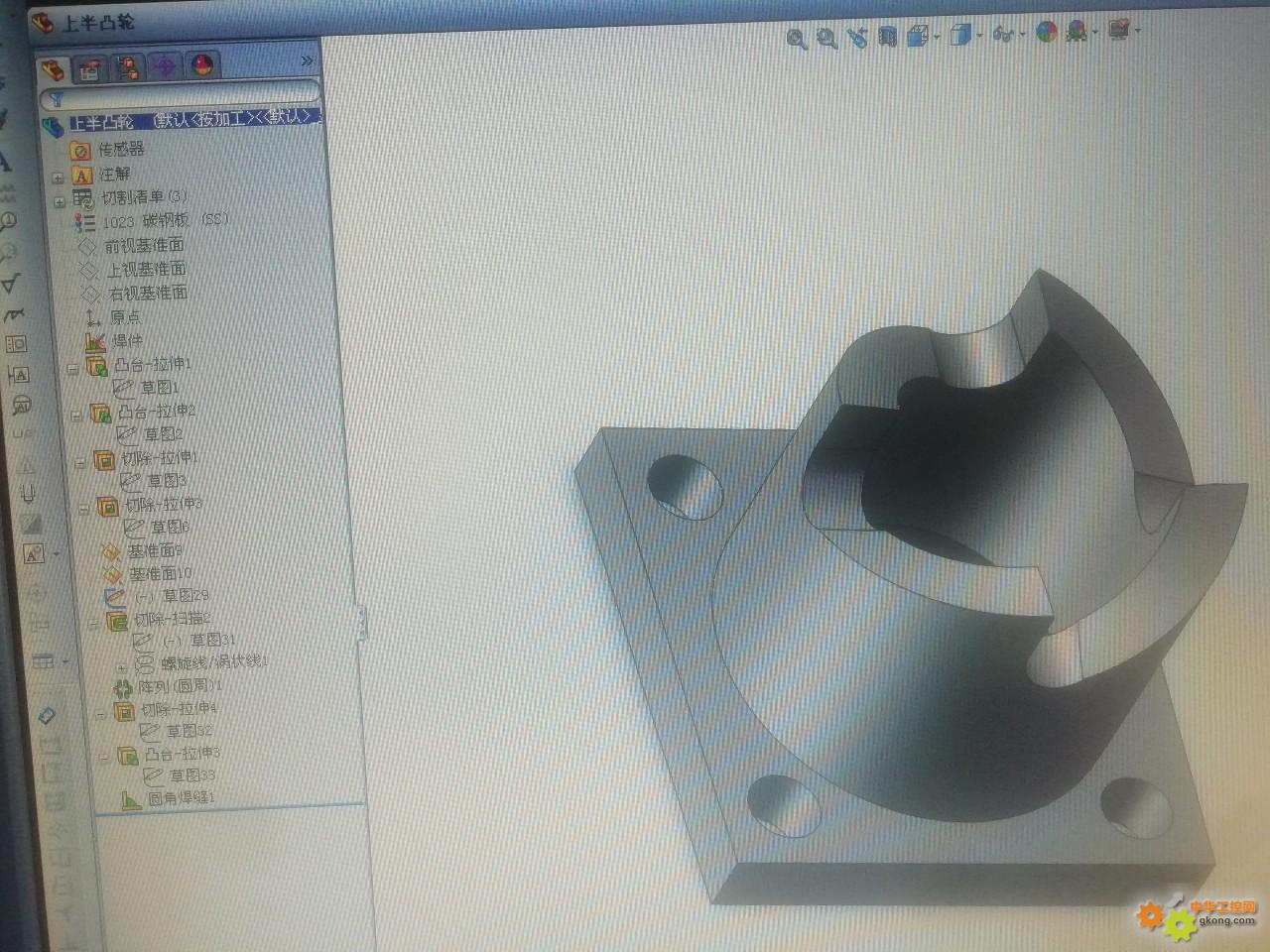

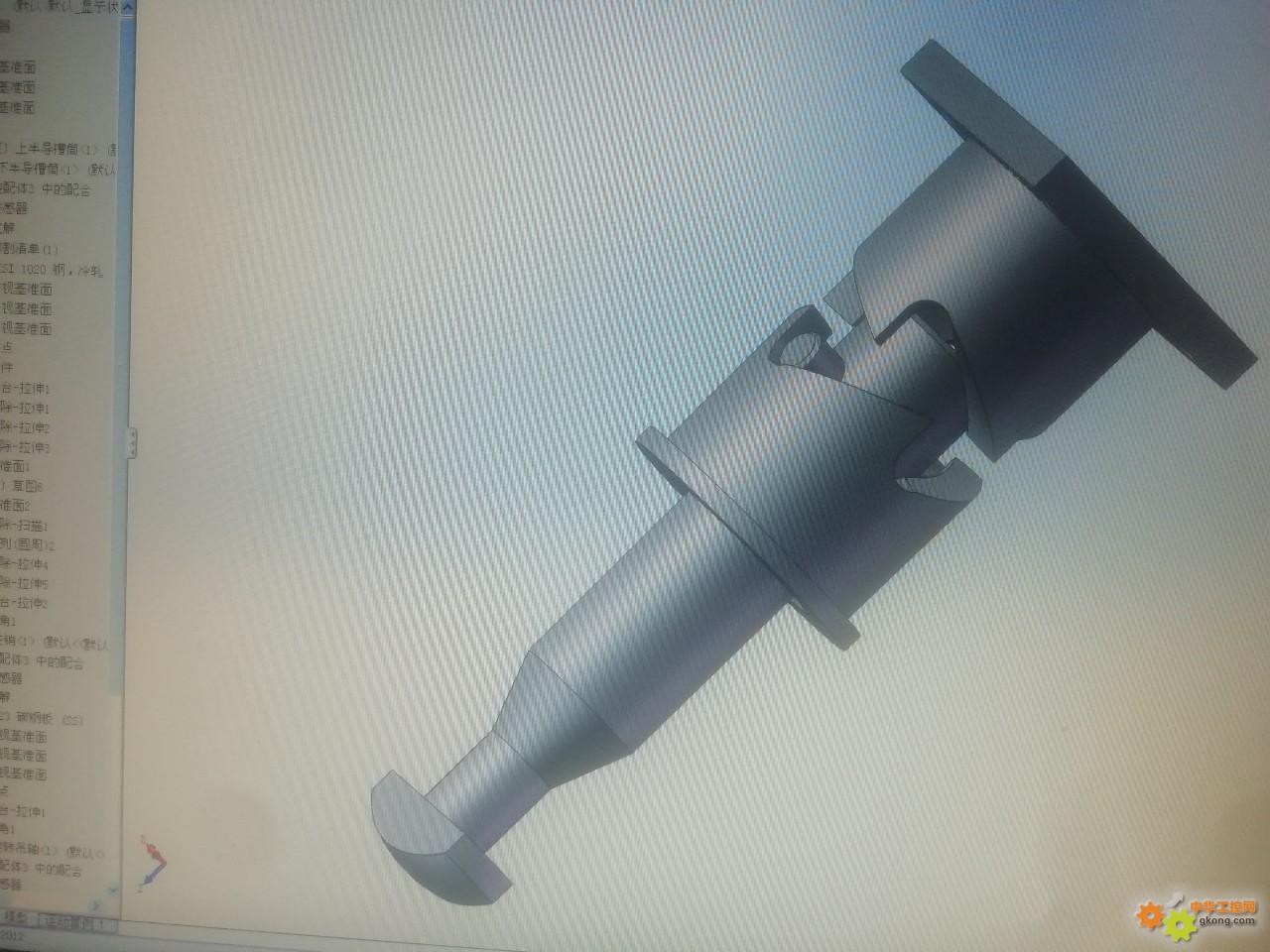

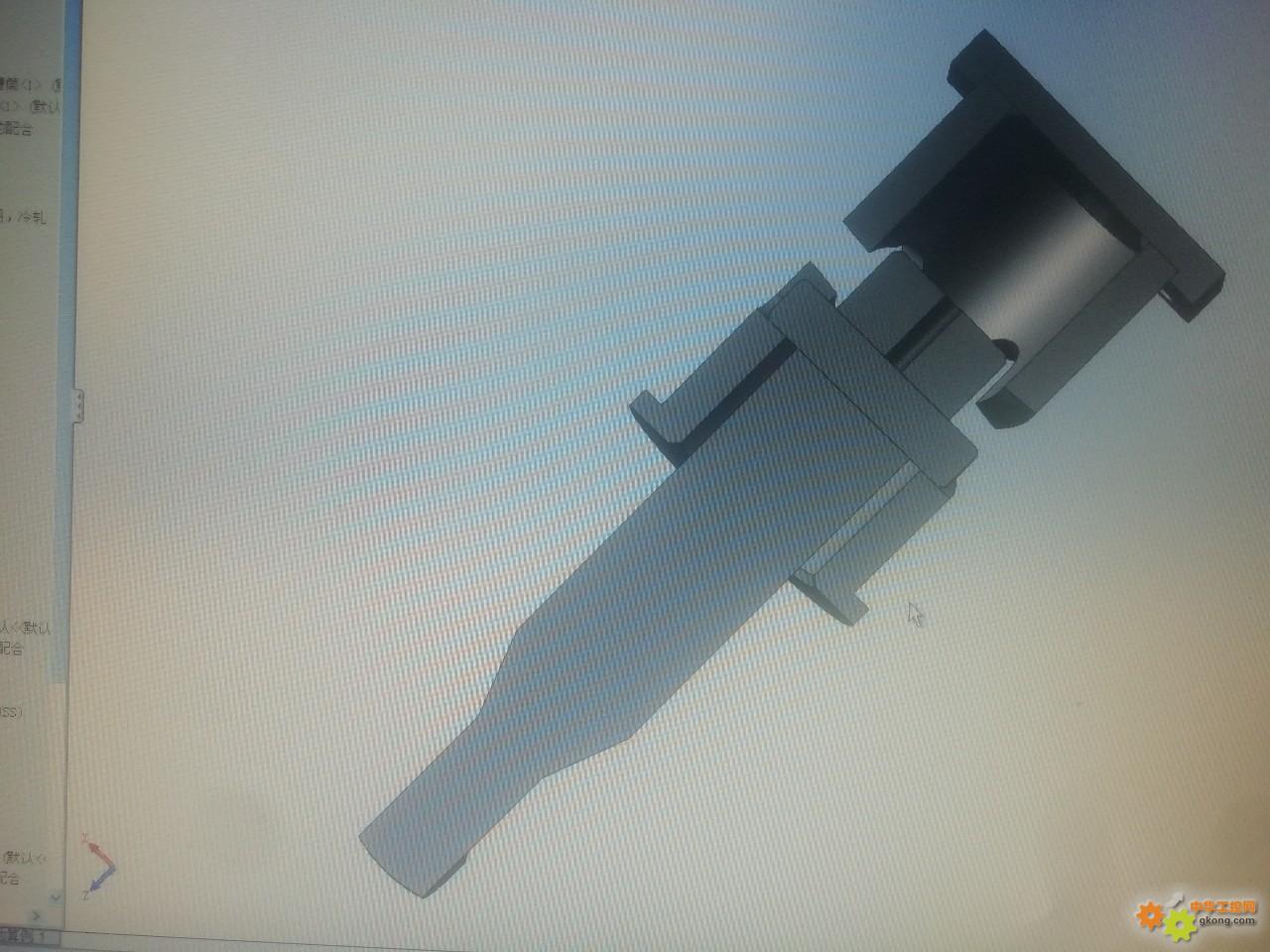

请看看我画的设计树你就明白了。可能其它高人还有其它方法，希望也能给大家展示一下，以便大家学习交流。

图片是我从屏幕上拍的，不是很清晰，但能够看得清楚。

[此贴子已经被作者于2020/1/13 9:11:16编辑过]

雷电

【方案】构建智慧政务中心，华北工控可提供政务服务机器人嵌入式硬件方案

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

42315

YXBK 版主

文章数：19441

年度积分：2729

历史总积分：42315

作者的所有帖子(19441)

注册时间：2007/4/14

发站内信

2015论坛优秀版主

2015春节活动

2013论坛优秀版主

2012论坛优秀版主

发表于：2020/1/13 10:04:48

#14楼

回复 #13楼 799676754

请问楼主这个是怎么扫描切除的

大家一起学习

【方案】台达机电产品在油田注水站的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5191

799676754

文章数：1536

年度积分：50

历史总积分：5191

作者的所有帖子(1536)

注册时间：2016/9/4

发站内信

2018论坛解答高手

发表于：2020/1/13 17:12:34

#15楼

回复 #14楼 YXBK

请看看我图片上的设计树，要先画一段螺旋线，螺旋线的长度与斜面的长度相同，再作一个过螺旋线起始点且垂直的基准面，之后在建好的基准面上画一个轮廓沿螺旋线扫描切除即可。关键是螺旋线的螺距与长度要计算。
谢谢版主关注。

[此贴子已经被作者于2020/1/13 17:13:48编辑过]

雷电

【方案】太阳能电池板空中检测与诊断

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

2440

51477工控迷

文章数：682

年度积分：66

历史总积分：2440

作者的所有帖子(682)

注册时间：2017/3/31

发站内信

发表于：2020/1/14 10:07:18

#16楼

回复 #2楼 royinju

CAD这种图怎么画啊大哥，，我只会用CAD画画简单电路图
