电动机能耗制动控制电路

#9楼电路图说明：

综合正-反转全压启-停基本控制电路、反接制动电路和能耗制动电路各电路的原理得本电路，具备原来电路的一些功能和注意事宜。这里的能耗制动是为跳过反接制动，在反向启动之前让电机快速停止再接入反向电源而启动，以减少启动电流对电机发热的影响和对电网的冲击。
电路图的特点是：
1. 第一次揿SB1（或SB2），电机作正常的正向（或反向）全压启动。
2. 再揿SB2（或SB1），则因为存在电路的转接，用KA2（或KA1）一方面记忆需要反向启动，另一方面配合速度继电器选择其反向接通的触点接通KM3，实现电机的能耗制动。
3. 当电机转速接近零时速度继电器的触点断开，KM3也断开从而断开直流电源，完成能耗制动，紧接着接通KM2（或KM1），实现电机的反向（或正向）启动。
4. 设置失电延时继电器KT，是为总停时让电机进入能耗制动状态，使其快速停止的，其延时值与电机的容量和负载的轻重有关，一般在3~5秒或现场整定。
5. 能耗制动用的直流电源系单相半波整流，直流电压为220V*0.45=100V，用电阻R调节其制动强度，虽然强度越大停止得越快，但影响设备的机械寿命，应多加注意。
6. KM1、KM2选择带机械联锁的交流接触器，以策安全。
7. 设置KM1和KM2交流接触器之间常闭触点的电气互锁，但采用的是各自增加失电延时头的延时闭合常闭触点，让其在KM3常闭触点断开之后接通，以避免发生能耗制动与正-反转启动两接触器之间的抢电。
8. 为安全也设置有KM3和KM1/KM2之间的电气互锁。
9. 用两个指示灯显示电机的正-反两个运行方向。
10. 电路用断路器QF1、QF2作线路的短路保护；用热继电器KH作电机的长期过载保护。

还有转子剩磁的感应电势能耗。

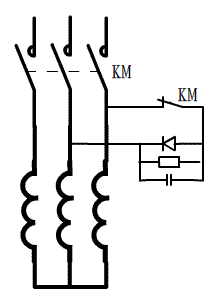

定子星接线-

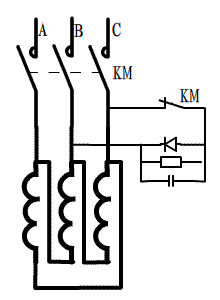

定子角接线-
