PLC现场硬件组态和软件调试步骤【工控老鬼分享】 1、系统的规划
     首先，必须深入了解系统所需求的功能，并调查可能的控制方法，同时与用户或设计院共同探讨最佳之操作程序，根据所归纳之结论来拟定系统规划，决定所采行的PLC系统架构、所需之I/O点数与I/O模块型式。

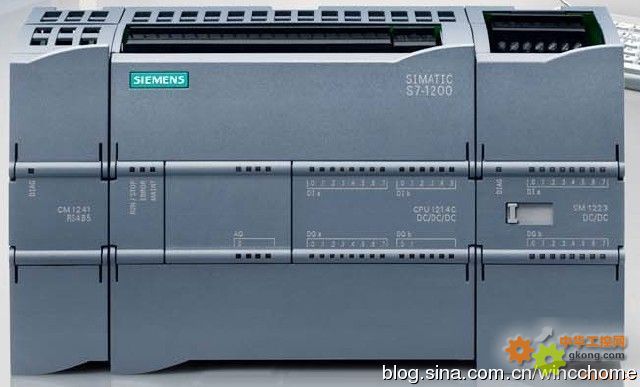

2、I/O模块选择与地址设定
     当I/O模块选妥后，依据所规划之I/O点使用情形，由PLC的CPU系统自动设定I/O地址，或由使用者自定I/O模块的地址。

3、梯形图程序的编写与系统配线
    在确定好实际的I/O地址之后，依据系统需求的功能，开始着手梯形图程序的编写。同时，I/O之地址已设定妥当，故系统之配线亦可着手进行。

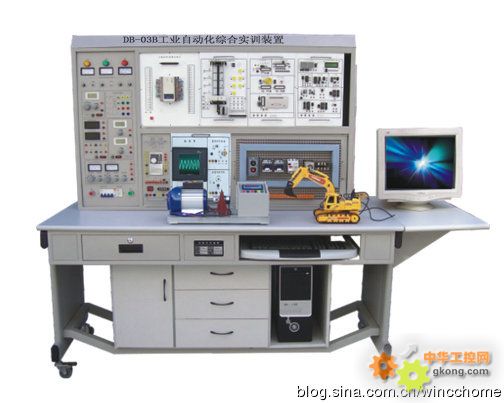

4、梯形图程序的仿真与修改
     在梯形图程序撰写完成后，将程序写入PLC，便可先行在PC与OpenPLC系统做在线连接，以执行在线仿真作业。倘若程序执行功能有误，则必须进行除错，并修改梯形图程序。

5、系统试车与实际运转
     在线上程序仿真作业下，若梯形图程序执行功能正确无误，且系统配线亦完成后，便可使系统纳入实际运转，项目计划亦告完成。

6、程序注释和归档
     为确保日后维修的便利，要将试车无误可供实际运转的梯形图程序做批注，并加以整理归档，方能缩短日后维修与查阅程序之时间。这是职业工程师的良好习惯，无论对今后自己进行维护，或者移交用户，这都会带来极大的便利，而且是你的职业水准的一个体现。

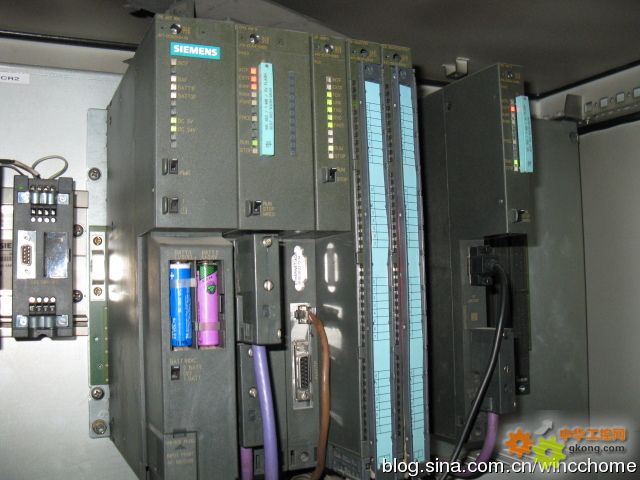

     这里要强调一个问题，是十分简单但却几乎每个项目都会发生的，那就是对PLC的接线。这往往是经验不足的工程师常常忽略的一个问题。其实，现场调试大部分的问题和工作量都是在接线方面。有经验的工程师首先应当检查现场的接线。通常，如果现场接线是由用户或者其它的施工人员完成的，则通过看其接线图和接线的外观，就可以对接线的质量有个大致的判断。然后要对所有的接线进行一次完整而认真的检查。现场由于接线错误而导致PLC被烧坏的情况屡次发生，在进行真正的调试之前，一定要认真地检查。即便接线不是你的工作，检查接线也是你的义务和责任，而且，可以省去你后面大量的时间。

复杂电气图的识别步骤和方法【工控老鬼分享】 一、看电气图的一般步骤

1．详看图纸说明

拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图

由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点

电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看

接线图和电路图互相对照看图，可帮助看清楚接线图。读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

二、看电气控制电路图的方法

看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

1．看主电路的步骤

第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气断路器）、万能转换开关。后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。

第四步：看电源。要了解电源电压等级，是380V还是220V，是从母线汇流排供电还是配电屏供电，还是从发电机组接出来的。

2．看辅助电路的步骤

辅助电路包含控制电路、信号电路和照明电路。

分析控制电路。根据主电路中各电动机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路“化整为零”，按功能不同划分成若干个局部控制线路来进行分析。如果控制线路较复杂，则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。

第一步：看电源。首先看清电源的种类．是交流还是直流。其次．要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V。也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。

第二步：了解控制电路中所采用的各种继电器、接触器的用途，如采用了一些特殊结构的继电器，还应了解他们的动作原理。

第三步：根据辅助电路来研究主电路的动作情况。

分析了上面这些内容再结合主电路中的要求，就可以分析辅助电路的动作过程。

控制电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间的。因此，也就可从左到右或从上到下来进行分析。对复杂的辅助电路，在电路中整个辅助电路构成一条大回路，在这条大回路中又分成几条独立的小回路，每条小回路控制一个用电器或一个动作。当某条小回路形成闭合回路有电流流过时，在回路中的电器元件(接触器或继电器)则动作，把用电设备接人或切除电源。在辅助电路中一般是靠按钮或转换开关把电路接通的。对于控制电路的分析必须随时结合主电路的动作要求来进行，只有全面了解主电路对控制电路的要求以后，才能真正掌握控制电路的动作原理，不可孤立地看待各部分的动作原理，而应注意各个动作之间是否有互相制约的关系，如电动机正、反转之间应设有联锁等。

第四步：研究电器元件之间的相互关系。电路中的一切电器元件都不是孤立存在的而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。

第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。

综上所述，电气控制电路图的查线看图法的要点为：

（1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。

（2）分析辅助电路。看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。

（3）分析联锁与保护环节。生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

（4）分析特殊控制环节。在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。

（5）总体检查。经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法，检查整个控制线路，看是否有遗漏。最后还要从整体角度去进一步检查和理解各控制环节之间的联系，以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。

plc经验设计方法的几点思考


PLC经验设计法顾名思义就是依据设计者的设计经验进行设计的方法。它主要基于以下几点。


(1) PLC的编程，从梯形图来看，其根本点是找出符合控制要求的系统各个输出的工作条件，这些条件又总是用机内各种器件按一定的逻辑关系组合来实现的。


(2)梯形图的基本模式为启一保一停电路。每个启一保一停电路一般只针对一个输出，这个输出可以是系统的实际输出，也可以是中间变量。


(3)梯形图编程中有一些约定俗成的基本环节，它们都有一定的功能，可以在许多地方借以应用。在编绘以上各例程序的基础上，现将“经验设计法”编程步骤总结如下。
(1)在准确了解控制要求后，合理地为控制系统中的事件分配输入输出端。选择必要的机内器件，如定时器、计数器、辅助继电器。
(2)对于一些控制要求较简单的输出，可直接写出它们的工作条件，依启一保一停电路模式完成相关的梯形图支路。工作条件稍复杂的可借助辅助继电器。
(3)对于较复杂的控制要求，为了能用启一保一停电路模式绘出各输出端的梯形图，要正确分析控制要求，并确定组成总的控制要求的关键点。在空间类逻辑为主的控制中关键点为影响控制状态的点(如抢答器例中主持人是否宣布开始，答题是否到时等)。在时间类逻辑为主的控制中(如交通灯)，关键点为控制状态转换的时间。
(4)将关键点用梯形图表达出来。关键点总是用机内器件来代表的，应考虑并安排好。绘关键点的梯形图时，可以使用常见的基本环节，如定时器计时环节、振荡环节、分频环节等。
(5)在完成关键点梯形图的基础上，针对系统最终的输出进行梯形图的编绘。使用关键综合出最终输出的控制要求。
(6)审查以上草绘图纸，在此基础上，补充遗漏的功能，更正错误，进行最后的完善。
最后需要说明的是“经验设计法”并无一定的章法可循。在设计过程中如发现初步的设计构想不能实现控制要求时，可换个角度试一试。当您的设计经历多起来时，经验法就会得心应手了。
