直流断路器选型问题

7623

alan3

文章数：1451

年度积分：259

历史总积分：7623

作者的所有帖子(1451)

注册时间：2015/10/14

发站内信

发表于：2021/3/5 9:11:22

#0楼

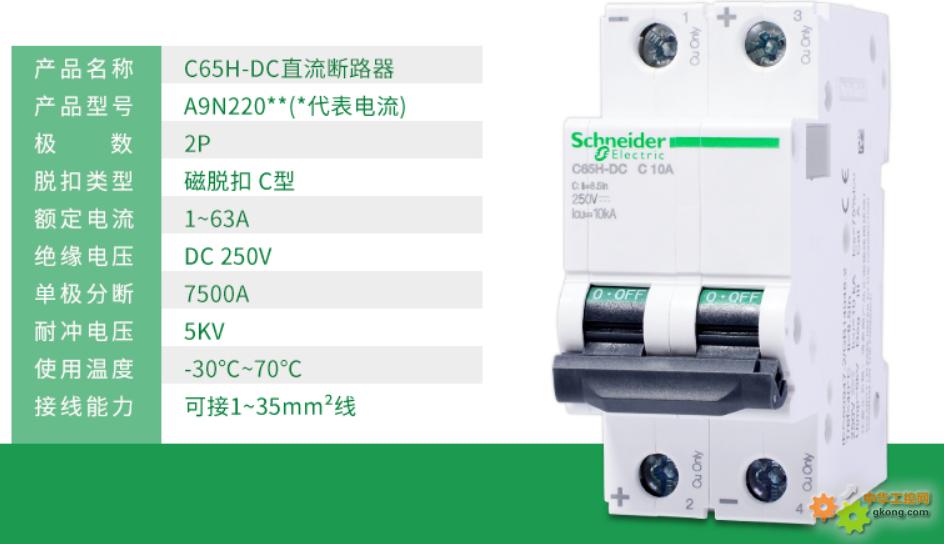

大家24V开关电源后面加直流断路器没,目前多个控制系统需要单独通断,方便调试,请问图中这个施耐德的24V电路中,能用吗,有大佬解读下参数指标吗
还有别的推荐没

呵呵呵呵呵呵呵呵

【方案】台达变频器在卧式螺旋离心机上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

84586

ZCMY 版主

文章数：47288

年度积分：645

历史总积分：84586

作者的所有帖子(47288)

注册时间：2004/3/16

发站内信

2018论坛贡献奖

2018春节活动（三）

2017论坛优秀版主

2017国庆活动(三)

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2014相约国庆

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2021/3/5 9:15:25

#1楼

电流不大加开关就行了，控制正极的通断；

【方案】小菲课堂｜选择红外热像仪进行研发时，需要思考的7个问题（中）

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

40719

YXBK 版主

文章数：18658

年度积分：1133

历史总积分：40719

作者的所有帖子(18658)

注册时间：2007/4/14

发站内信

2015论坛优秀版主

2015春节活动

2013论坛优秀版主

2012论坛优秀版主

发表于：2021/3/5 9:40:43

#2楼

第一次见这种断路器，一般看到是用单极断路器或者熔断器控制正极

另外你这个断路器有点意思，上面进线是左负右正，下面出线是左正右负。

大家一起学习

【方案】集中式UPS管理系统如何增加效率

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

7623

alan3

文章数：1451

年度积分：259

历史总积分：7623

作者的所有帖子(1451)

注册时间：2015/10/14

发站内信

发表于：2021/3/5 9:52:52

#3楼

回复 #2楼 YXBK

官网图片,还真是这样,,,,

呵呵呵呵呵呵呵呵

【方案】红外热像仪用于防范火灾

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

9922

yutianhe95

文章数：3356

年度积分：257

历史总积分：9922

作者的所有帖子(3356)

注册时间：2017/3/29

发站内信

2018论坛热心网友

2018春节活动（三）

发表于：2021/3/5 10:09:37

#4楼

我一直在用，这个上下进线都可以的，另外关于保护请看官网回答。

低头做事，抬头做人。
低调做人，高调做事。

【方案】植保无人机飞防作业，华北工控可提供嵌入式计算机产品助力！

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

40719

YXBK 版主

文章数：18658

年度积分：1133

历史总积分：40719

作者的所有帖子(18658)

注册时间：2007/4/14

发站内信

2015论坛优秀版主

2015春节活动

2013论坛优秀版主

2012论坛优秀版主

发表于：2021/3/5 10:13:21

#5楼

以下是引用alan3在2021/3/5 9:52:52的发言：
官网图片,还真是这样,,,,

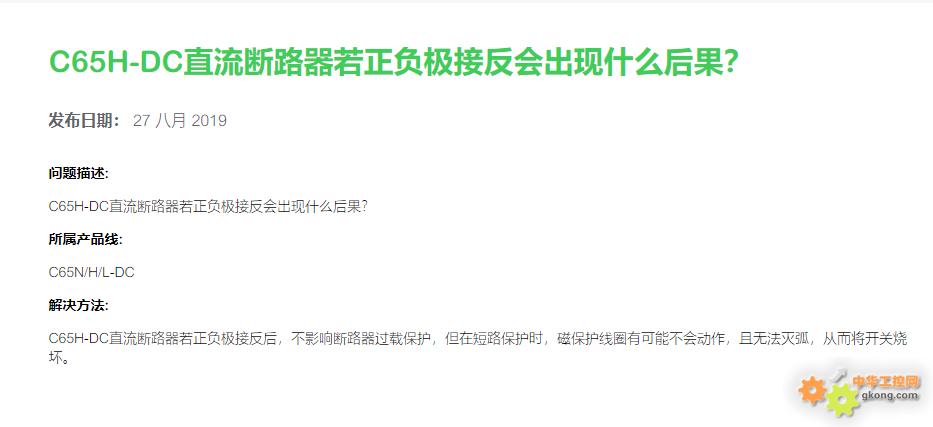

搞清楚了，原理直流断路器可以上进线也可以下进线，但是要注意电流的流向，所以上下的正负极需要颠倒
