CAD怎么画法兰的分度圆

收藏
分享到
1346
好好学习1985
文章数：108
年度积分：50
历史总积分：1346
作者的所有帖子(108)
注册时间：2013/12/12
发站内信
发表于：2014/1/2 16:59:50
#0楼
大家好，最近正在学习CAD，不知道法兰怎么画，尤其是螺栓孔的分布和画法，希望大家能教一教我，详细点，我的是autoCAD2007版本的。
[此贴子已经被作者于2014/1/2 17:01:13编辑过]
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
21072
产品体验中心会员
hwl123
文章数：5845
年度积分：53
历史总积分：21072
作者的所有帖子(5845)
注册时间：2008/6/29
发站内信
2017国庆活动(三)
2016国庆活动(三)
2013辞旧迎新
晒工控工具书
2011国庆活动
发表于：2014/1/2 19:03:33
#1楼
首先点绘图-圆，根据需要选择相应选项（如圆心、半径）；在合适的地方确定圆心，然后输入半径，确认，这样法兰的外圆就画好了；在画一个螺栓孔所在的圆，在上面画一个螺栓孔，再点修改-阵列；在弹出菜单选择环形阵列；点拾取中心点，选取法兰的中心确认；点选择对象，选择螺栓孔所在的圆，确认后根据螺栓的总数填入项目总数框内确认；这样法兰就画好了。这就是示意图
附件 未命名.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
4798
产品体验中心会员
576187527
文章数：2423
年度积分：50
历史总积分：4798
作者的所有帖子(2423)
注册时间：2010/8/1
发站内信
发表于：2014/1/2 19:11:08
#2楼
此楼内容不符合板块规定，不予显示！ 查看原帖内容>>
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22250
产品体验中心会员
liuxd6909
文章数：11875
年度积分：227
历史总积分：22250
作者的所有帖子(11875)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2014/1/2 20:13:58
#3楼
总体来说，搞电气的学点机械制图、机械设计甚至工艺还是有必要的。
思想决定高度
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
23681
产品体验中心会员
wushulin 版主
文章数：6168
年度积分：114
历史总积分：23681
作者的所有帖子(6168)
注册时间：2006/2/17
发站内信
2018论坛优秀版主
2017论坛优秀版主
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
西门子PLC体验(一)
我秀我做2014
2013论坛优秀版主
秀秀我的办公桌
晒工控工具书
2012论坛优秀版主
2011国庆活动
2010年度论坛贡献奖
发表于：2014/1/2 21:13:05
#4楼

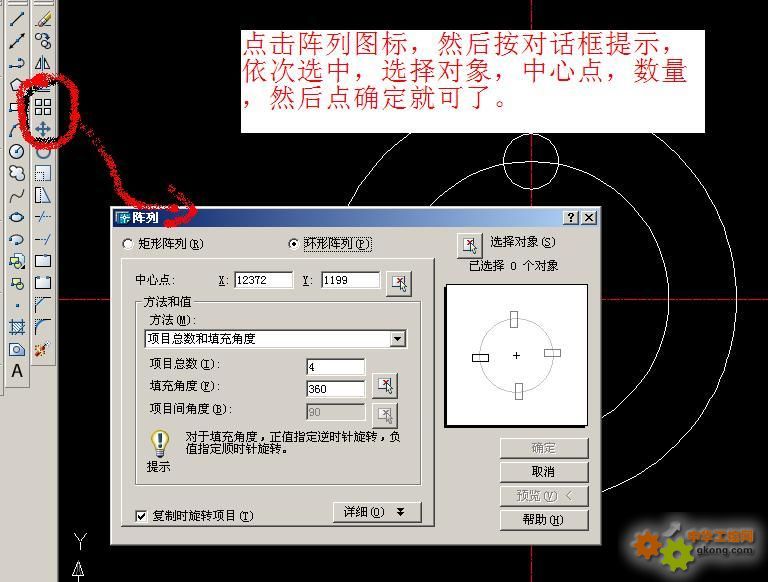

附件 未命名ddff.jpg
