发表于：2019/4/16 11:51:04
#0楼

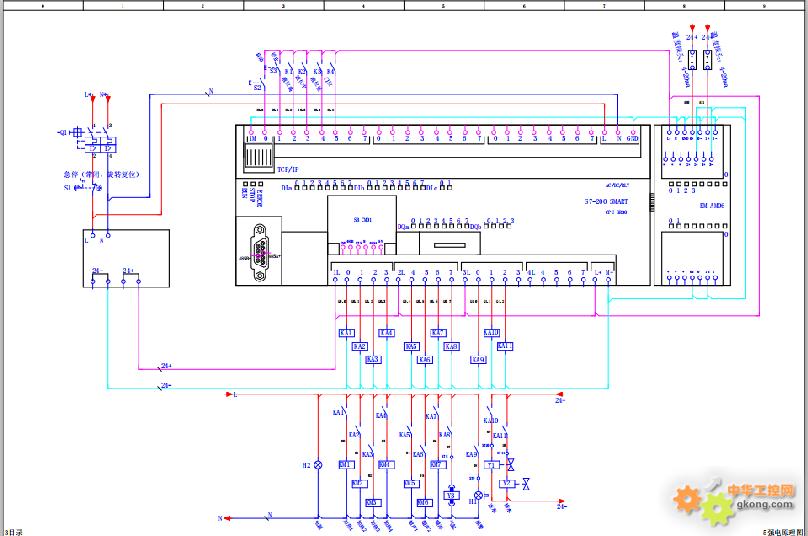

这是前段时间弄得一个小设备图纸，比较仓促，甚至还有错误，但是EPLAN的优点能突显出来。
主要部分没有放大比较遗憾，但是电位追踪，自动布线，自动编号，真的很好用，一般不太严格的图纸没有设备连接图，端子图表我觉着自己画的比较棒。
还有最后的设备清单，目录都是自己画的。
我有自己的图框，还打了自己的水印（很隐秘），但这个贴里是自带的标准图框。
个人感觉画好一套图纸真的是一种享受。

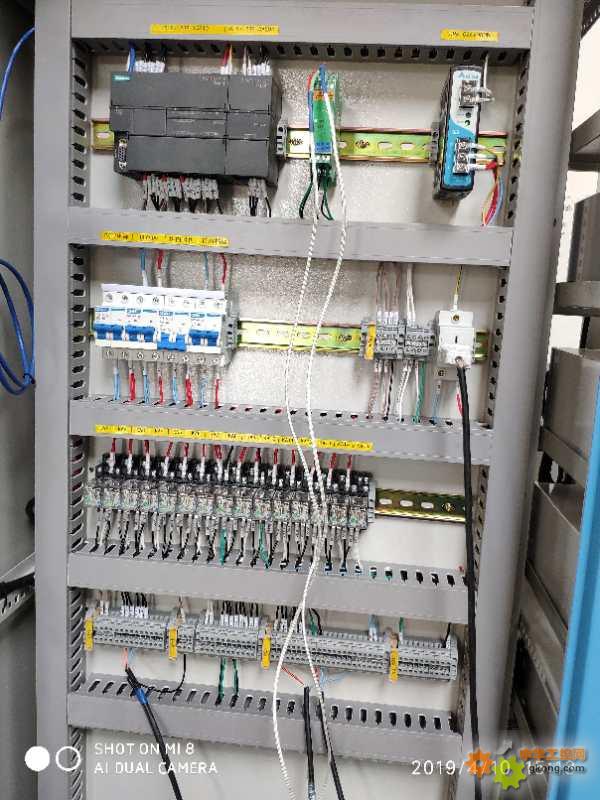

发现还有图片名额，放两张实体柜子图吧，处于调试时拍的，有些线没弄到槽里，比较尴尬。哈哈
