工控论坛首页 → 仪器仪表 → 浏览主题： 【话题】没注意这款多功能电力仪表，还有这些用途！（20171218）
发表新帖 回复该主题
回帖：23个，阅读：1921次 [上一页] [1] [2] [3] [下一页]
* 帖子主题：

【话题】没注意这款多功能电力仪表，还有这些用途！（20171218）

收藏
分享到
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 17:17:05
#0楼

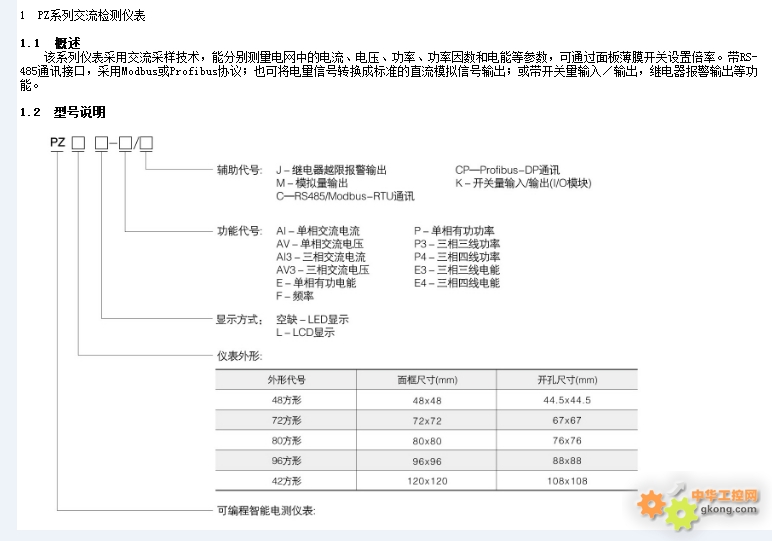

站里的光伏汇流箱，上面装有一块PZ96-E3 CKT多功能电力仪表，以前只认为它显示个电流电压什么的，最近，突然发现这块表还有那么多功能 。

附件 QQ截图20171217191301.jpg
[此贴子已经被jint于2017/12/19 9:03:06编辑过]
思想决定高度
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 17:22:08
#1楼

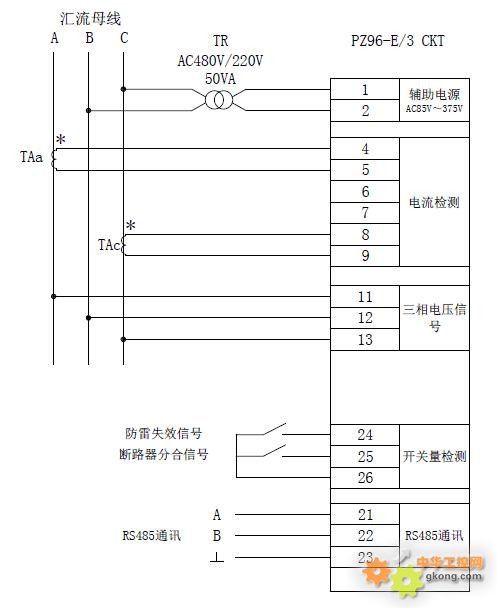

再来看这块表的接线示意图吧：
附件 82C967381F10441C9E9905F717652DE6.jpg
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 18:25:22
#2楼

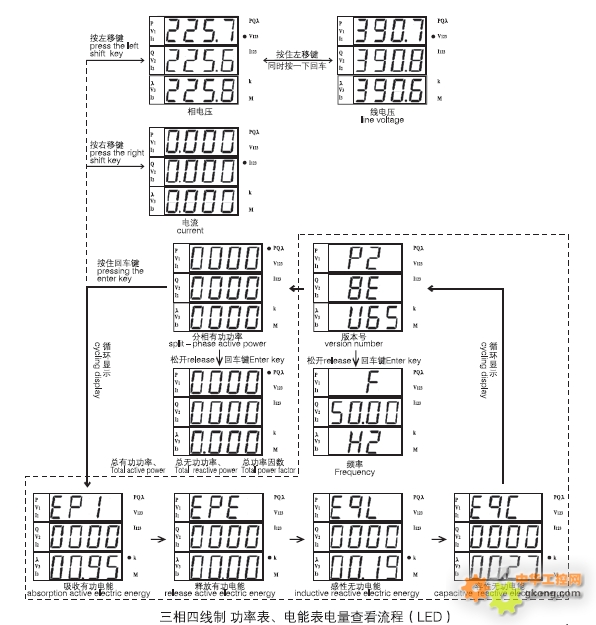

这块表是LED显示的 ，四象限电能表，可计量正反向有功电能及四象限无功电能。从这张仪表查看流程图注意到，此表可以查看到吸收有功电量，释放有功电量，感性无功电量和容性无功电量 。LED数码显示，开关量2DI2DO+RS485通讯，测量有功电能（EPI/EPE），无功电能（EQL/EQC）。
EPI：吸收有功电能即正向有功电能；
EPE：释放有功电能即反向有功电能
EQL：感性无功电能；
EQC：容性无功电能
附件 QQ截图20171217181321.jpg
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 18:38:02
#3楼
所谓四象限无功电能含：正向感性（一象限），反向容性（二象限 ），反向感性（三象限）及正向容性（四象限 ）。
正向有功电能即是用户所用电能，反向有功电能即是发电量，它是针对发电用户来说的，无功是不做收费依据。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
2768
415150043
文章数：752
年度积分：59
历史总积分：2768
作者的所有帖子(752)
注册时间：2010/6/7
发站内信
2015【逛工博】(三)
发表于：2017/12/17 18:45:54
#4楼
没看到DP接口啊,和RS485是一个针吗。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
19273
产品体验中心会员
fuhuafeng72
文章数：5571
年度积分：444
历史总积分：19273
作者的所有帖子(5571)
注册时间：2011/11/21
发站内信
2017国庆活动(三)
2016国庆活动(三)
2014逛工博
发表于：2017/12/17 19:02:13
#5楼
智能的，功能都很全
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 19:07:38
#6楼
以下是引用415150043在2017/12/17 18:45:54的发言：
没看到DP接口啊,和RS485是一个针吗。
通讯是通过RS485接口实现的。
[此贴子已经被作者于2017/12/17 19:07:55编辑过]
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
2768
415150043
文章数：752
年度积分：59
历史总积分：2768
作者的所有帖子(752)
注册时间：2010/6/7
发站内信
2015【逛工博】(三)
发表于：2017/12/17 19:26:15
#7楼
附件 1513509925(1).jpg
明白了，这是可选的。表情
只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
24525
mjinbao
文章数：13957
年度积分：49
历史总积分：24525
作者的所有帖子(13957)
注册时间：2013/1/12
发站内信
2018春节活动（三）
2017春节活动(三)
2016国庆活动(三)
发表于：2017/12/17 21:52:39
#8楼
型号中“功能代号”一项所列出的功能，不知是偏重、“主要用于”，还是其他。
此帖发自手机工控论坛
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
22177
产品体验中心会员
liuxd6909
文章数：11850
年度积分：154
历史总积分：22177
作者的所有帖子(11850)
注册时间：2008/7/19
发站内信
2017国庆活动(三)
2015Indusoft体验
LOGO!体验一等奖
发表于：2017/12/17 21:57:38
#9楼
功能代号不同，偏重测量目标也会有所区别，标配的端子也会有所不同吧。
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
