M200支持的编程语言

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/18 14:13:46

#0楼

M200支持以下4种编程语言:
1、LD（梯形图）

这也是这个机种使用最多的编程语言。

2、IL（指令表）

这种编程方式恐怕使用的人越来越少了。

3、Grafcet
这种方式分为2种情况，一种是Twido一直使用的类似于三菱STL（步进梯形图）的方式。

另一种就是我们常说的SFC的方式。

对于这种方式需要注意的是，M200在升级到目前最新的硬件版本的情况下支持200步，硬件版本不同对应的可支持的最大步数是不同的，这一点需要注意。

【方案】上海今年节能目标:GDP综合能耗下降3.6%

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/18 14:22:35

#1楼

可以通过梯级或者工具栏上>LD和>IL来切换梯形图与指令表。

梯形图模式下，几乎所有的指令都可以通过操作块来实现。
操作块图式：

在M200中是找不到MOVE指令的，是通过操作块中输入：%MW0:=100 这样的方式来实现的。

【方案】IPE200变频器在无缝钢管线供水系统上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/18 14:32:54

#2楼

M200支持FB，FC，但是就我个人认为，它仍然停留在子程序的档次上，FB，FC的输入输出参数是全局的，这是不符合IEC规范的。

FC：

FB：

可以看到，FB与FC仅仅差异在于FB可以定义输入输出的BOOL变量，其参数仍然是全局参数，这一点和早期的带参数的子程序非常类似。

通过导出导入功能（功能块）可以实现程序的复用，这些自定义功能/功能块只能使用梯形图或者指令表进行编程。

【方案】ACS880LC液冷变频器在新能源拖船的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

-2155

awuwxk712

文章数：0

年度积分：-2155

历史总积分：-2155

品牌积分(施耐德)：3

作者的所有帖子(0)

注册时间：2019/6/18

发站内信

发表于：2019/6/18 19:11:22

#3楼

此楼内容不符合板块规定，不予显示！查看原帖内容>>

【方案】台达VE系列变频器在数控加工中心上的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

7972

产品体验中心会员

0aguang0

文章数：1628

年度积分：95

历史总积分：7972

品牌积分(施耐德)：2039

作者的所有帖子(1628)

注册时间：2010/10/21

发站内信

发表于：2019/6/18 19:43:00

#4楼

版主厉害啊..200系列的软件很难受.200的..221的都是.basic 跟basic EL 都不太顺手
有的时候拖个功能块的时候就不知道放哪去了
有的时候去选择里面的功能..比如pto.后面那个小窗口菜单.鼠标移过去就消失.小BUG很多

水平一般,能力有限.如有错误之处.欢迎并感谢指出.我一定认真学习积极改正.请勿DISS.

【方案】奥普特—印刷品不良检测

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/19 16:15:14

#5楼

编写一个正弦波：

注意的是不能将定时器Q触点作为定时器复位，否则后续的程序不能运行，因此使用了内部触点用于定时器的复位。

Good Luck~

[此贴子已经被作者于2019/6/19 16:19:28编辑过]

【方案】图尔克状态监测合辑 - 新工厂的前瞻性策略

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/20 13:00:53

#6楼

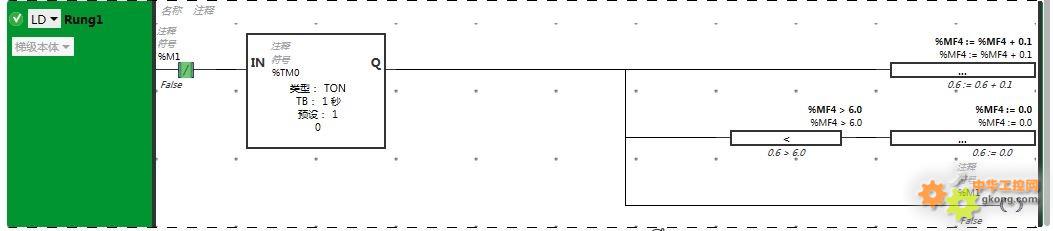

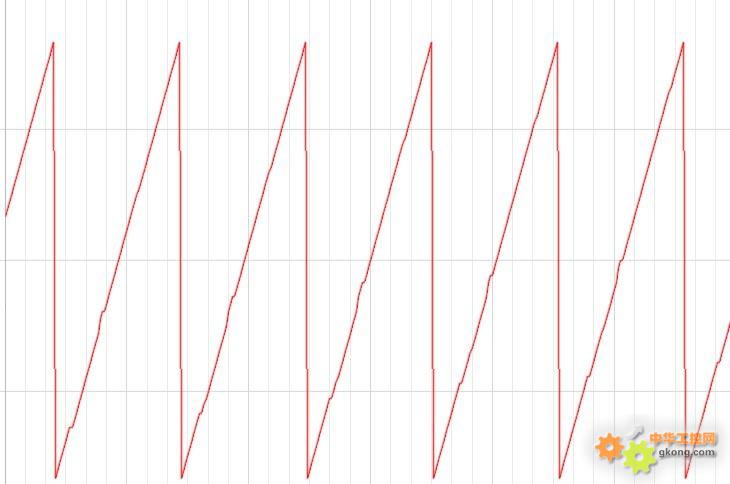

编写锯齿波：

Good Luck~

【方案】案例 | 轻松监测CNC铣床中的冷却润滑剂

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/20 13:20:43

#7楼

编写三角波：

Good Luck~

【方案】台达机电产品在燃气式食品隧道炉上的整合应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/20 13:44:07

#8楼

编写矩形波：

Good Luck~

【方案】国产高压变频技术在水厂应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

36251

cvlsam 版主

文章数：12205

年度积分：603

历史总积分：36251

品牌积分(施耐德)：219

作者的所有帖子(12205)

注册时间：2001/12/22

发站内信

2018论坛贡献奖

2017论坛贡献奖

2016论坛贡献奖

2015论坛贡献奖

2013论坛贡献奖

2012论坛贡献奖

2011论坛贡献奖

2011国庆活动

2010论坛杰出贡献奖

发表于：2019/6/20 13:45:47

#9楼

以下是引用0aguang0在2019/6/18 19:43:00的发言：
版主厉害啊..200系列的软件很难受.200的..221的都是.basic 跟basic EL 都不太顺手
有的时候拖个功能块的时候就不知道放哪去了
有的时候去选择里面的功能..比如pto.后面那个小窗口菜单.鼠标移过去就消失.小BUG很多

目前最令人不悦的问题在于跟踪变量的窗口如果不关闭，那么在离线改完程序后，将无法再次开启跟踪功能，需要关闭软件重新打开，我目前还不知道有没有更简便的方法来解决这个问题。

Good Luck~
