欧姆龙3G3MX2-1.5KW系列变频器维修

最近维修了几十台3G3MX2欧姆龙1.5KW-4.0KW变频器。20多年的机器了，运行环境潮湿、粉尘，维修意义实在不大。不过，既然清洗了、分析了、测试了、维修了，留了几个图，就发上来留作备忘吧。
主要故障点：

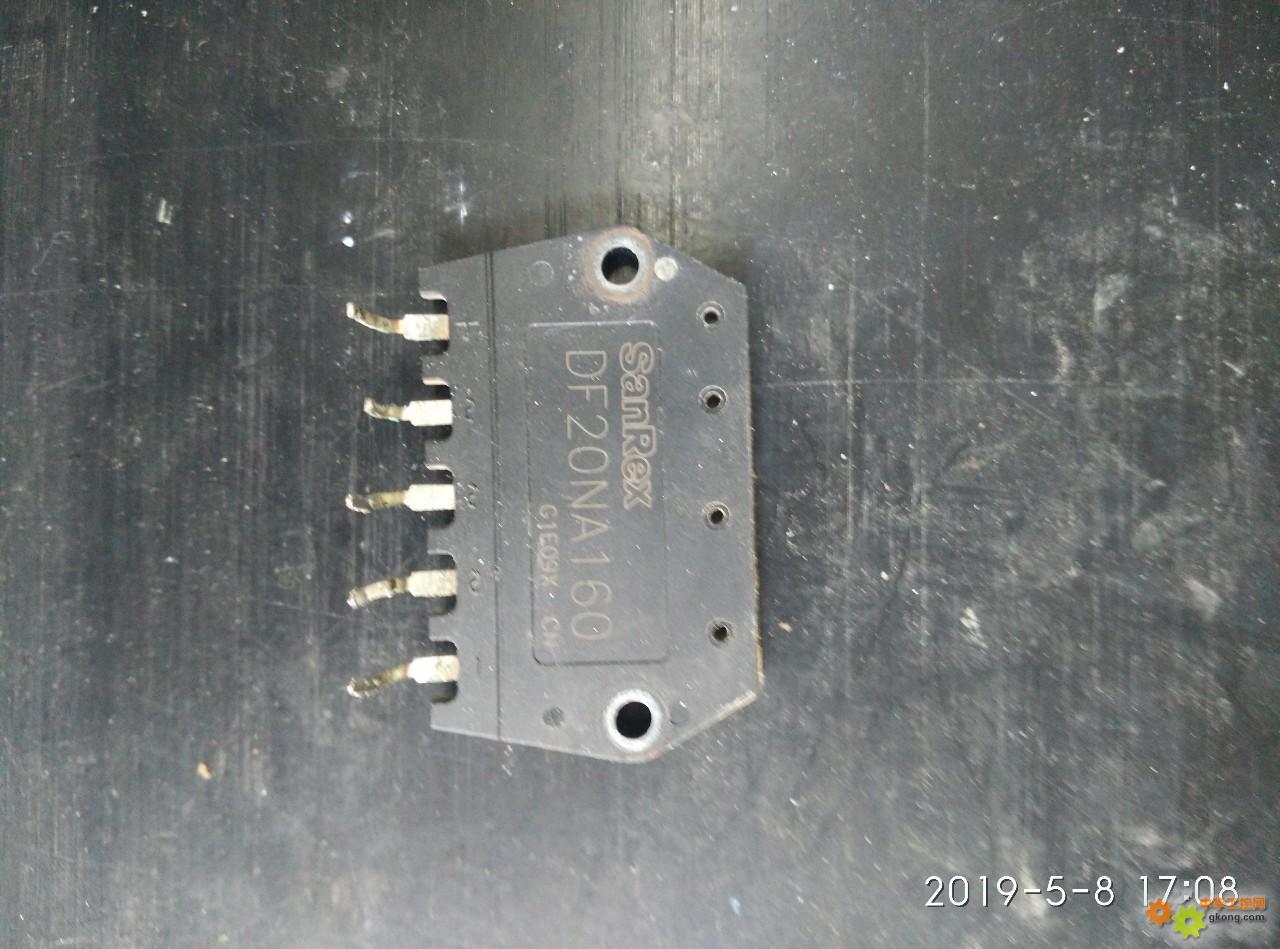

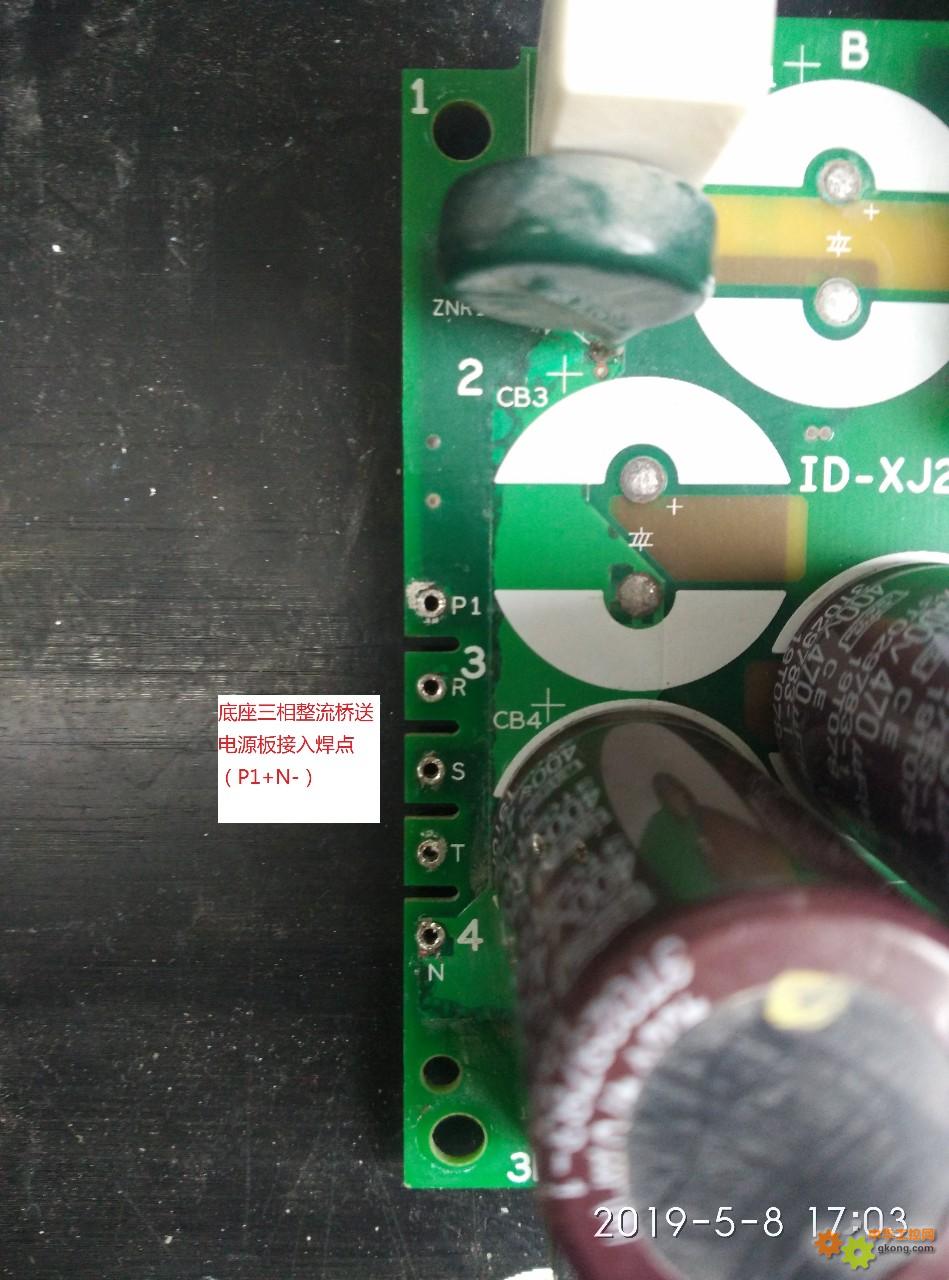

1、炸三相整流桥（DF20NA160及DF30NA160）；

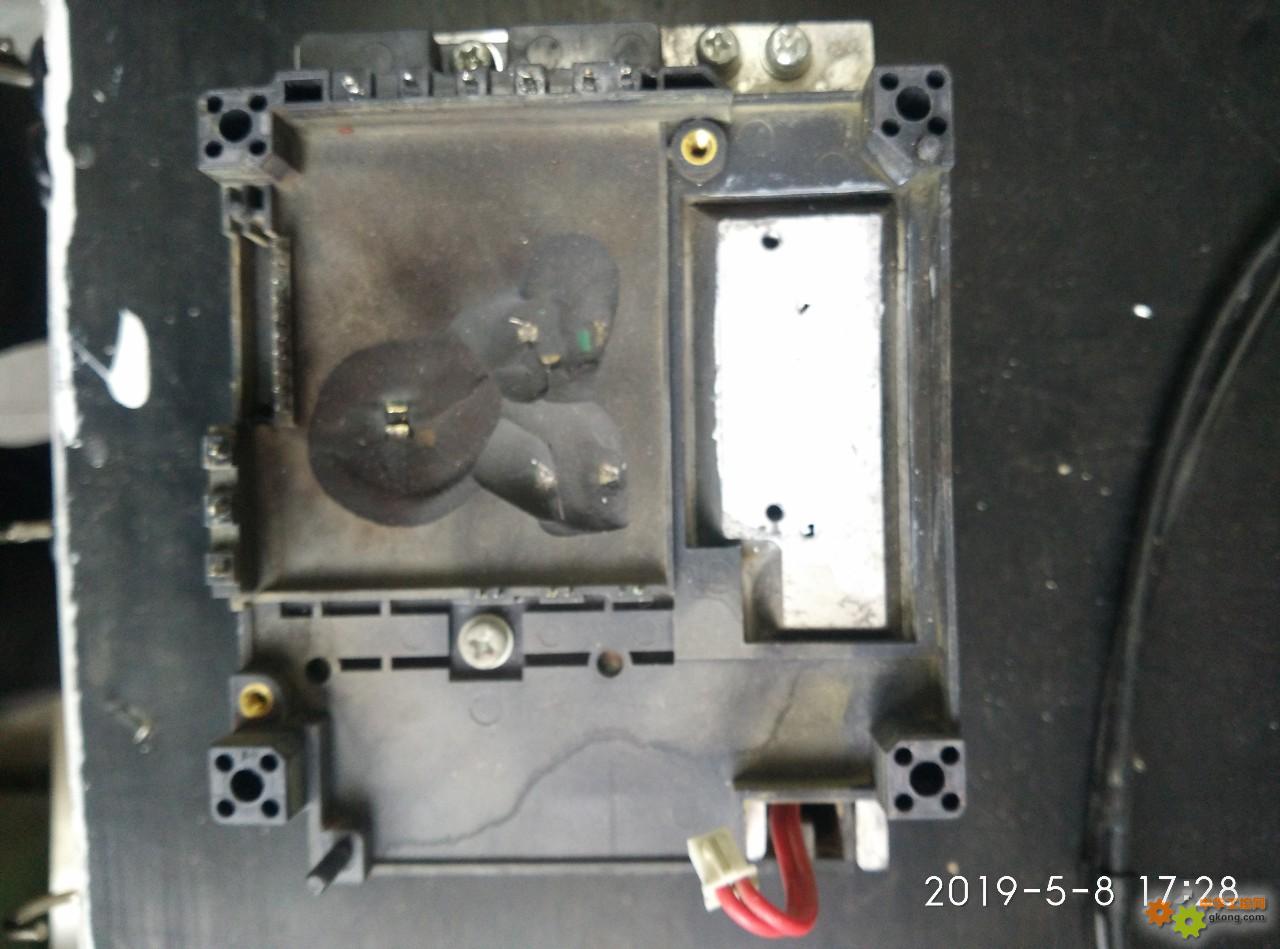

2、炸IGBT（定制，报废）；
3、电源板层间炸（报废）；

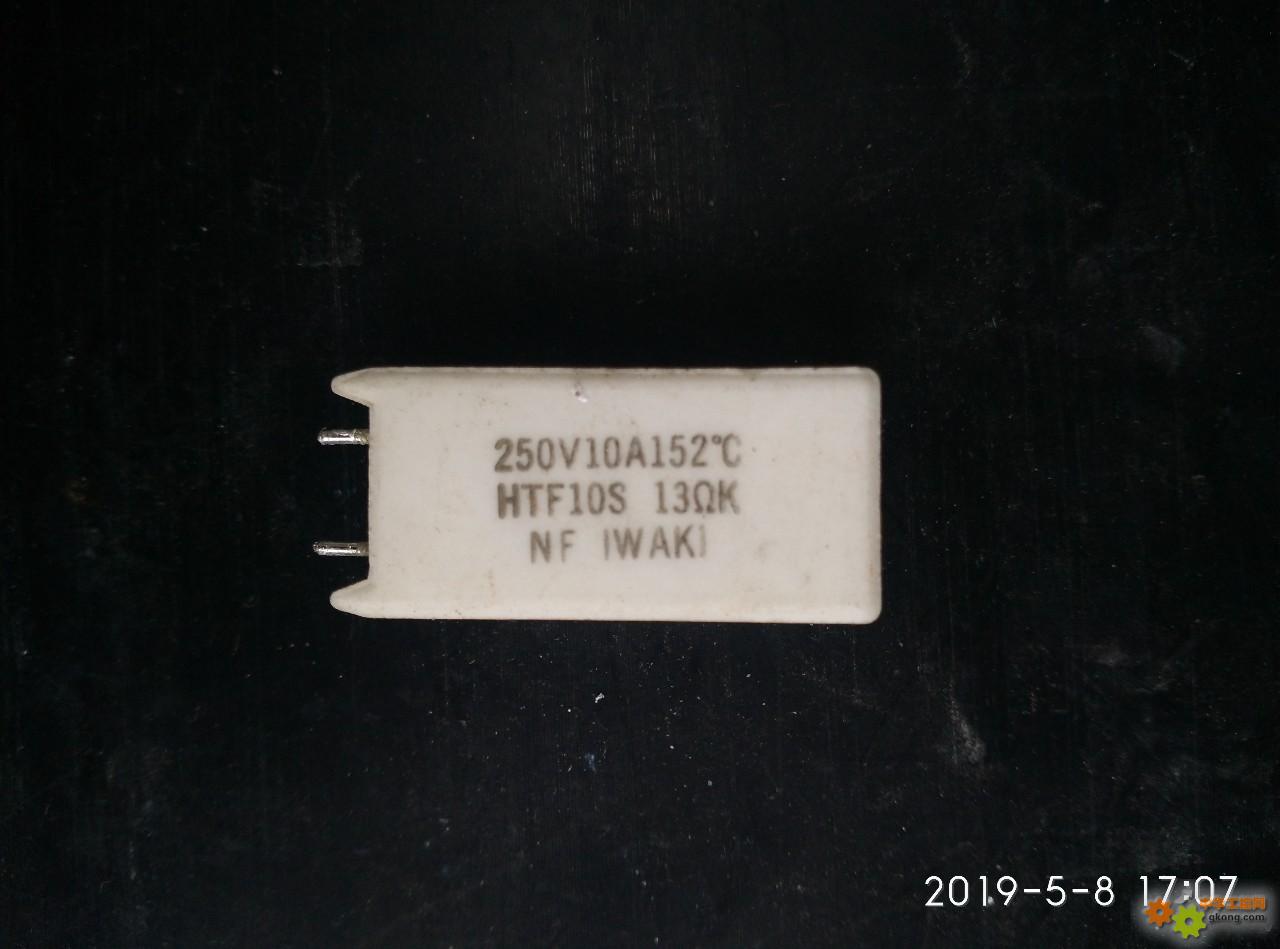

4、电源板充电电阻断路（13欧姆）；

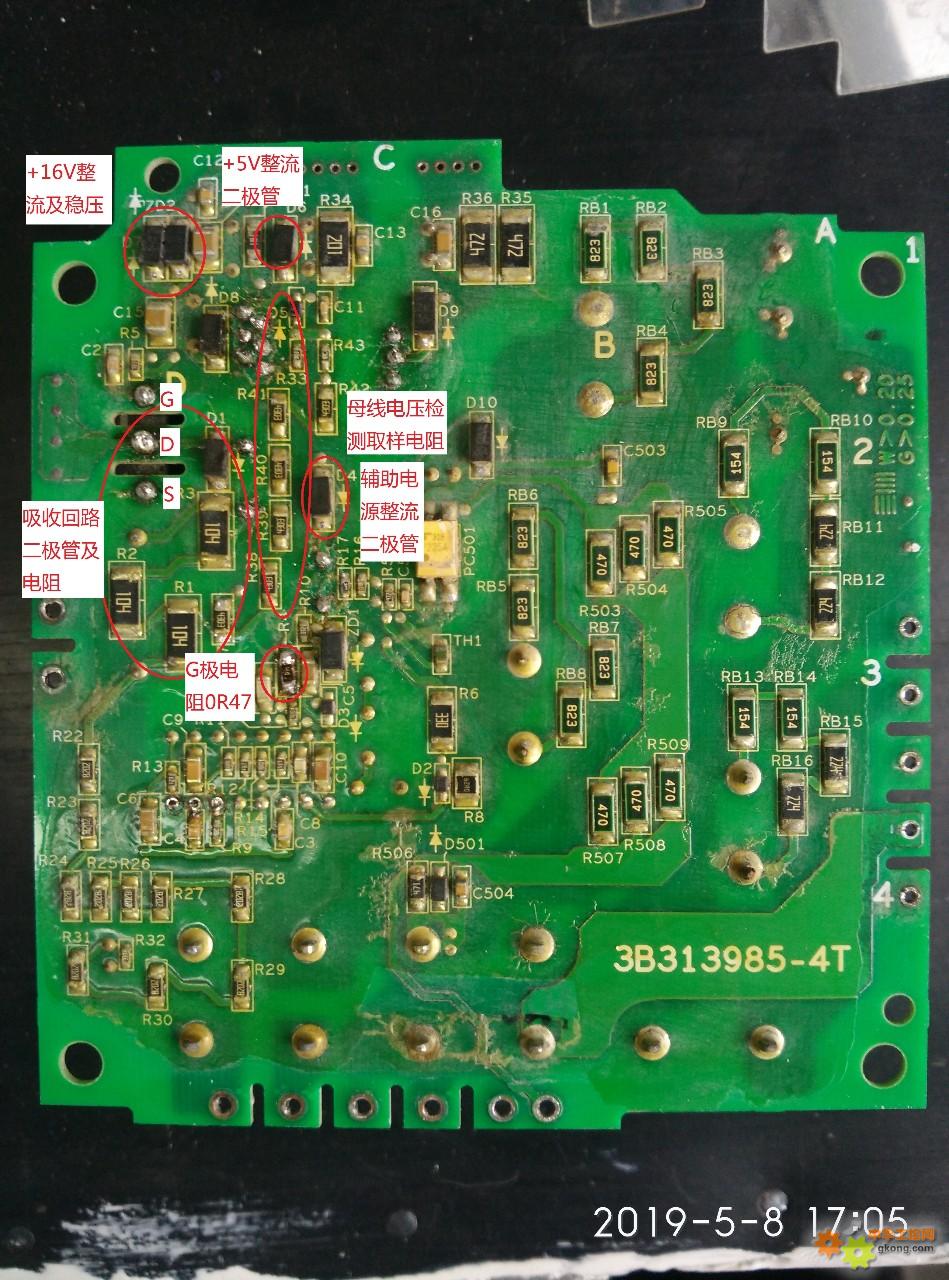

5、电源板吸收回路二极管、稳压管击穿；

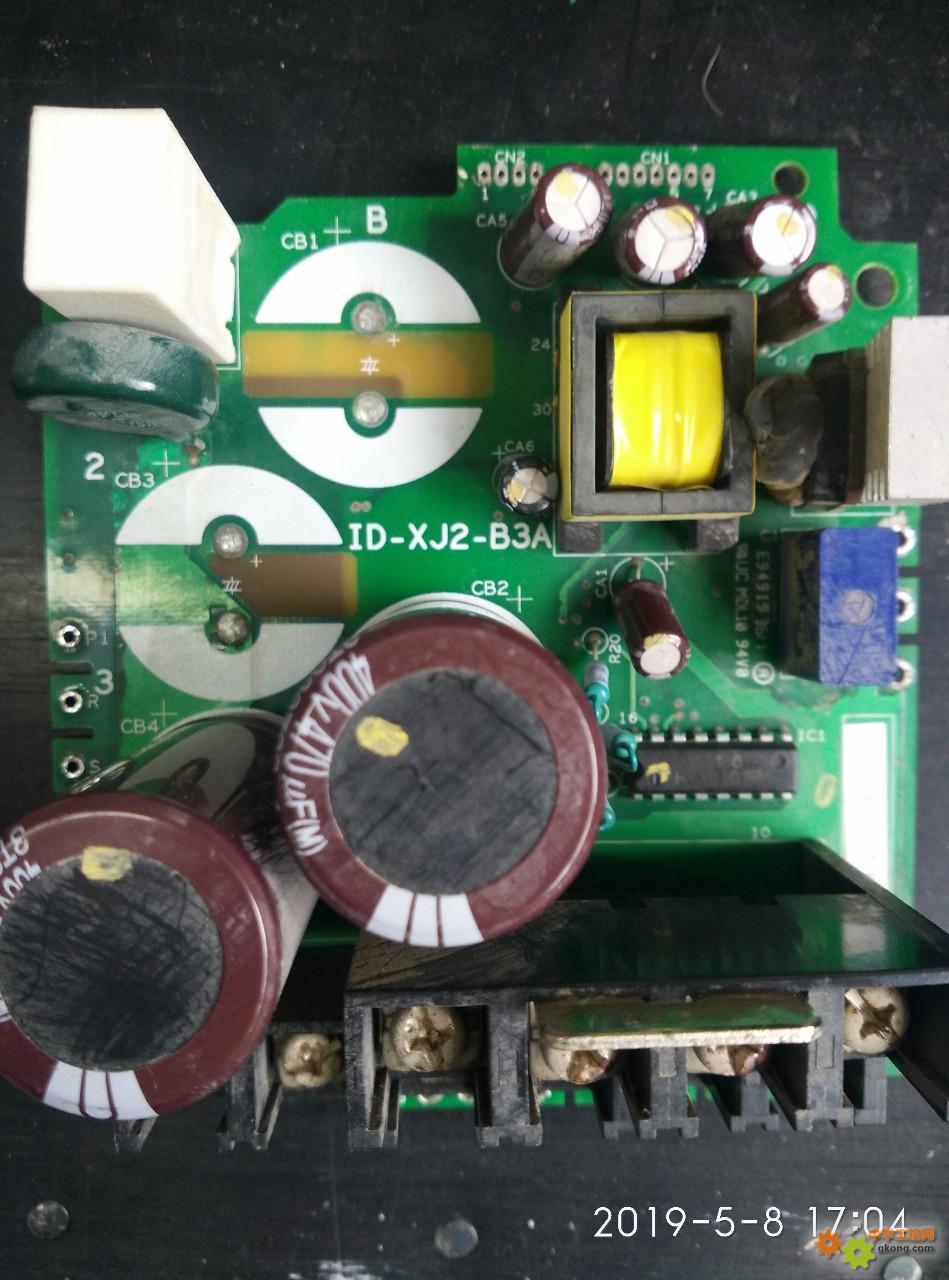

6、电源板开关管炸（变压器初级断路、G极电阻断、S极电阻断，报废）；

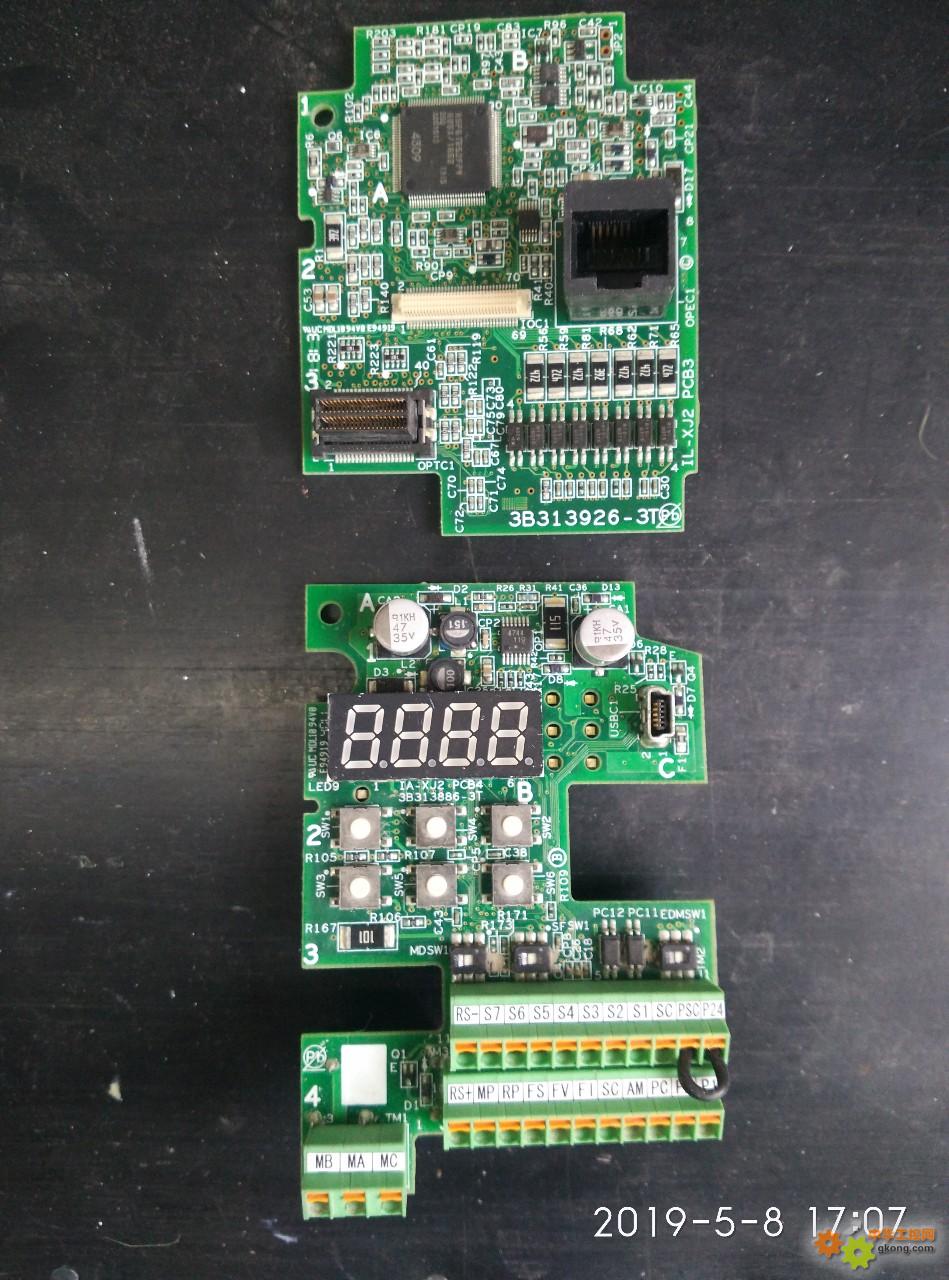

7、底座驱动板报通讯故障（报废）。












G极电阻应为S极电阻。

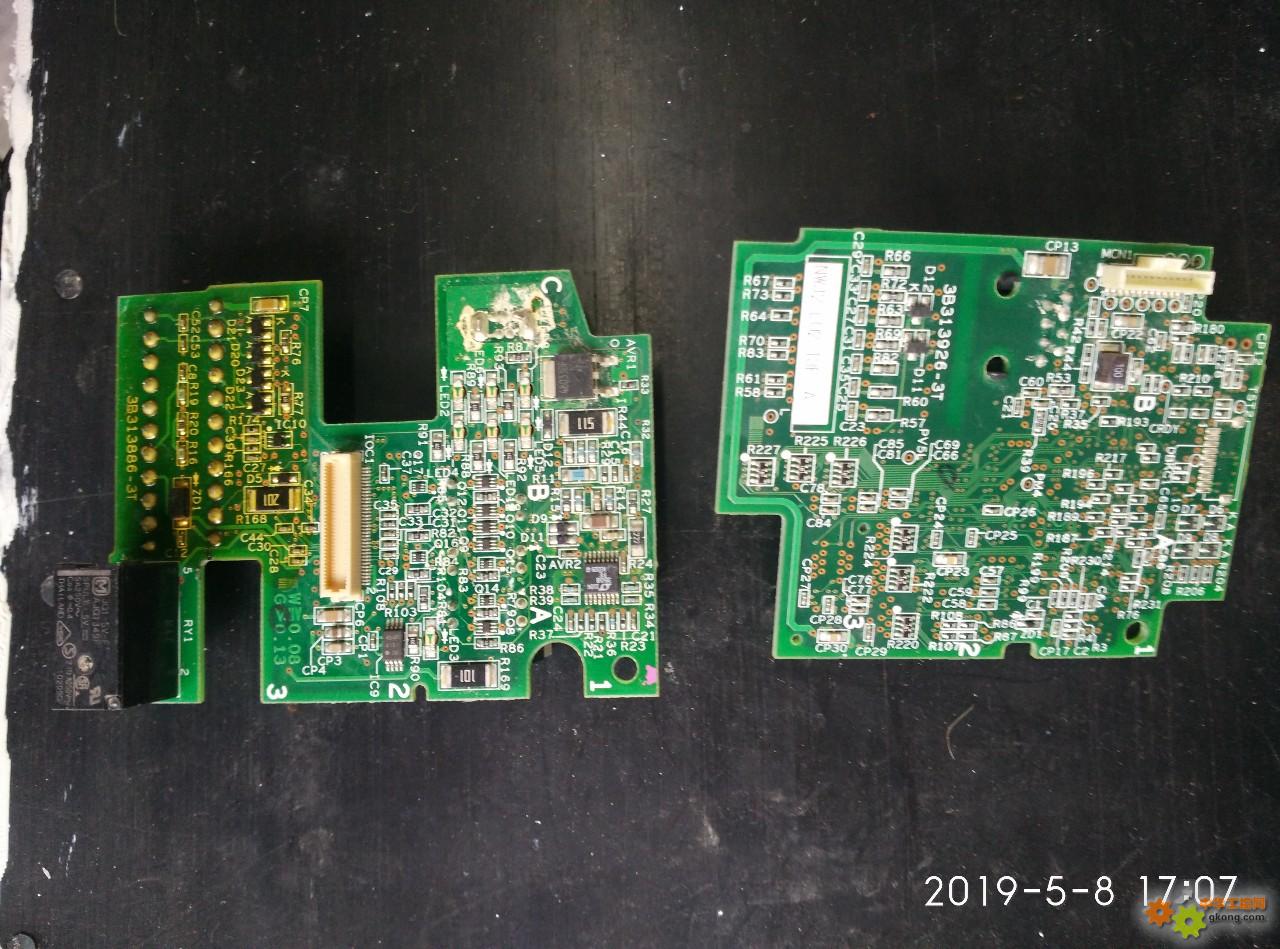

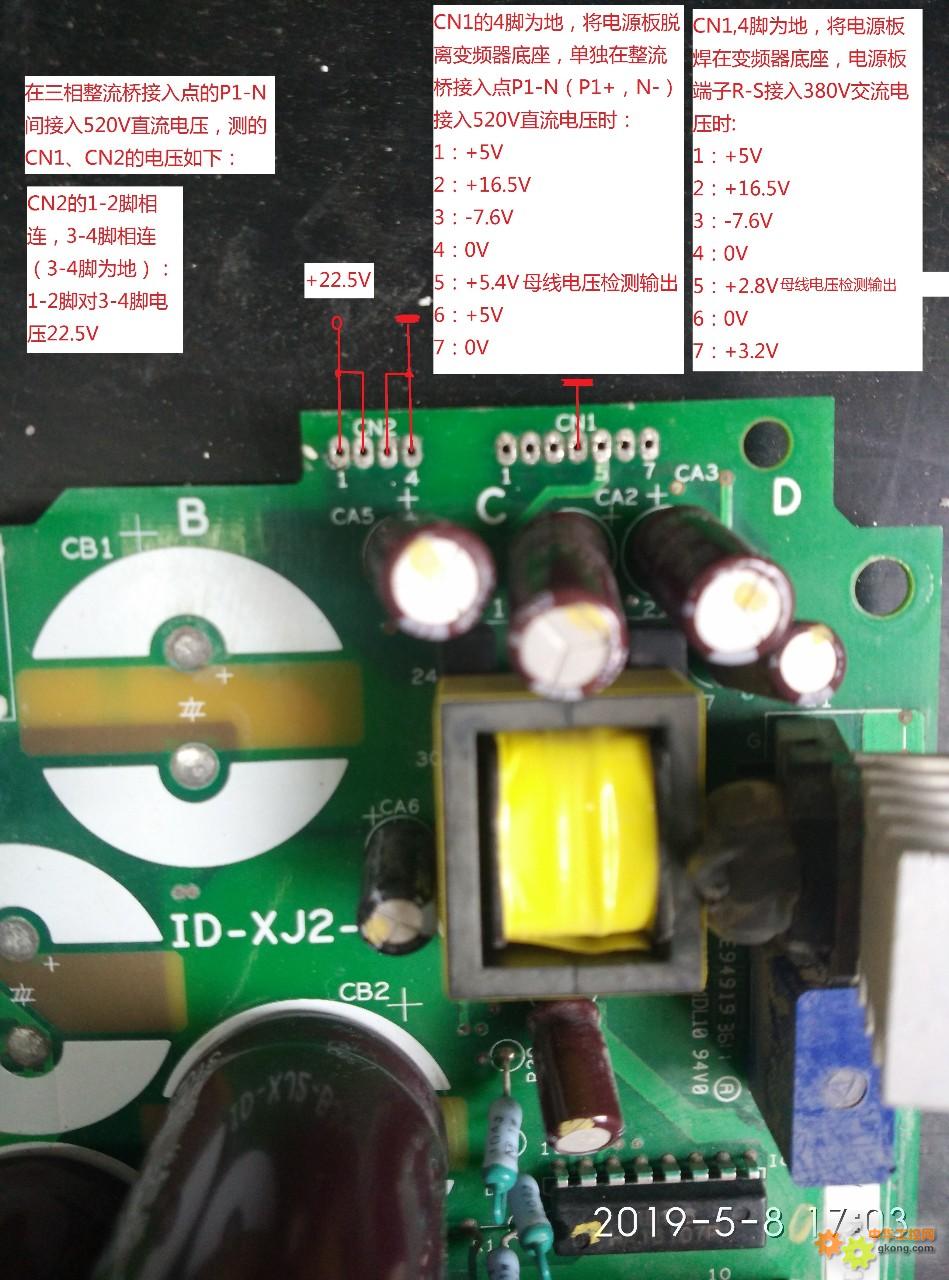

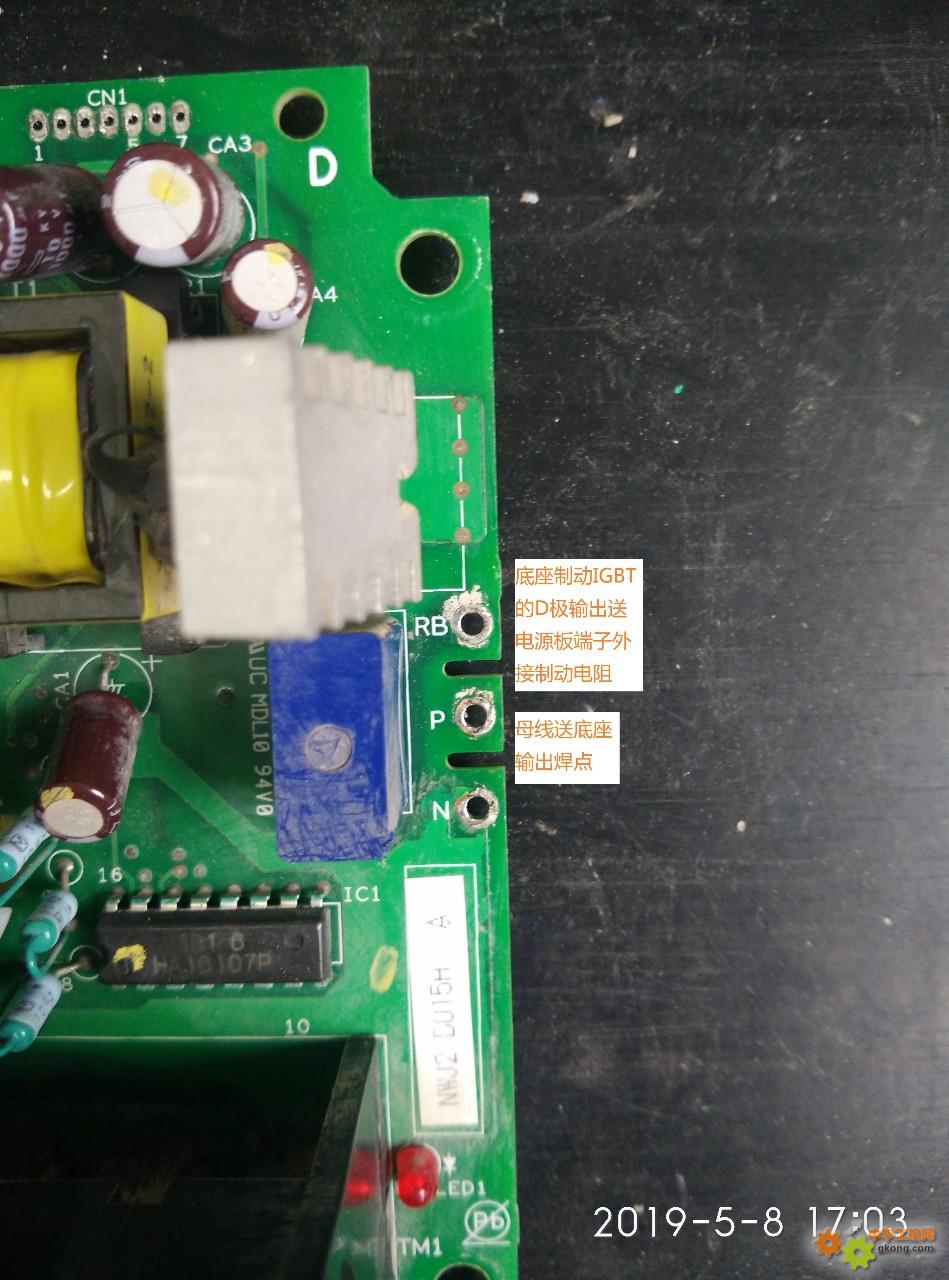

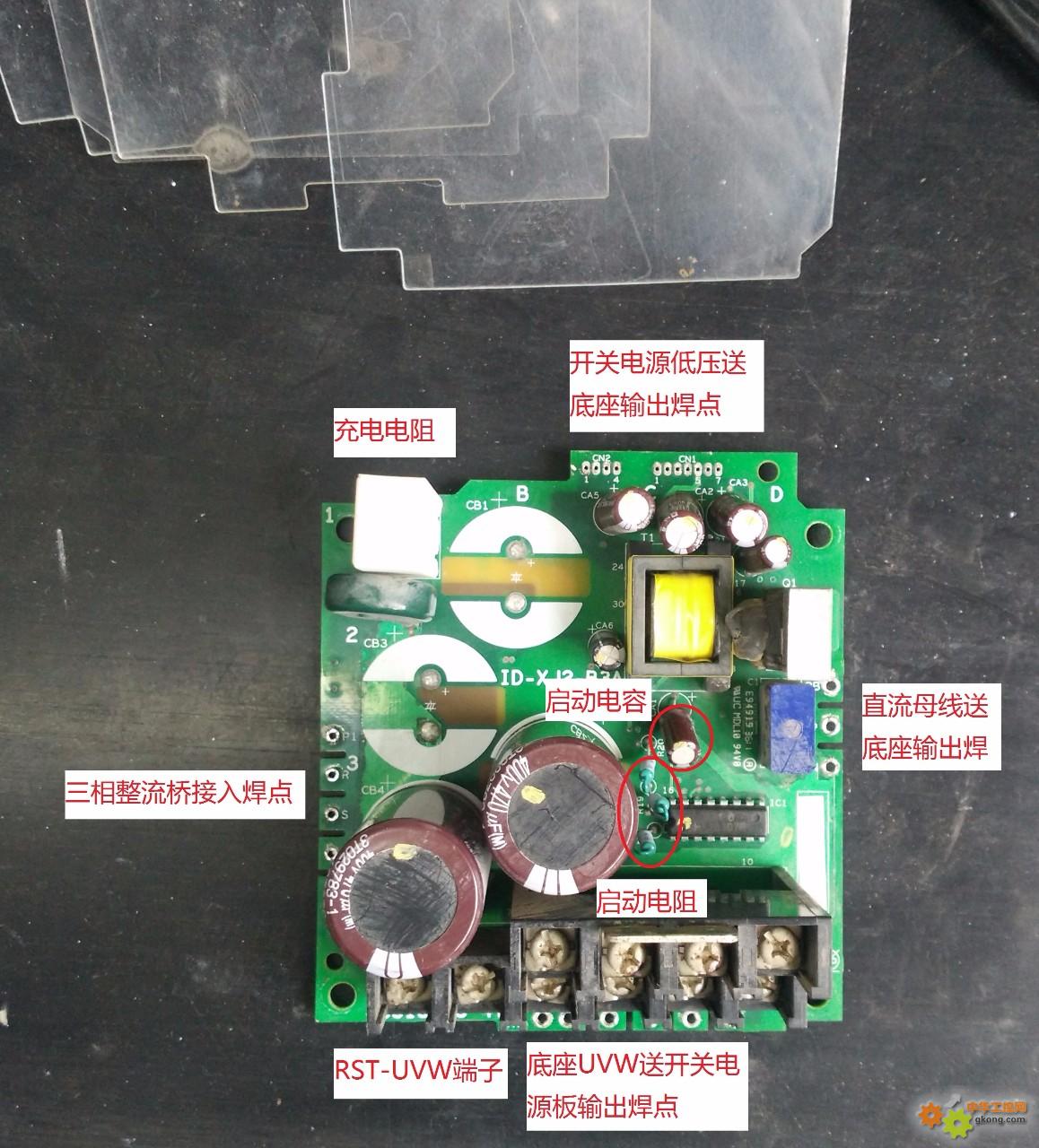

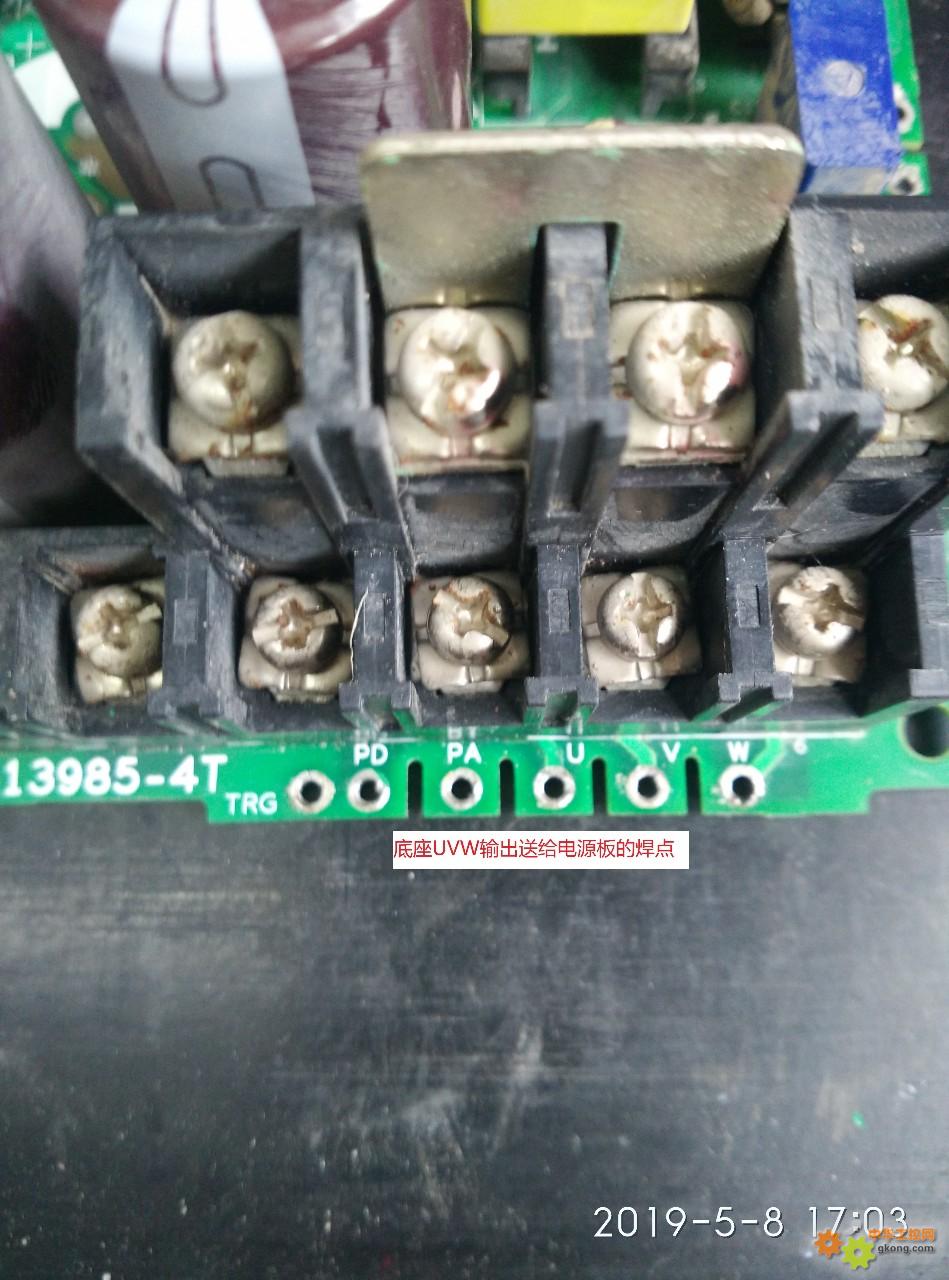

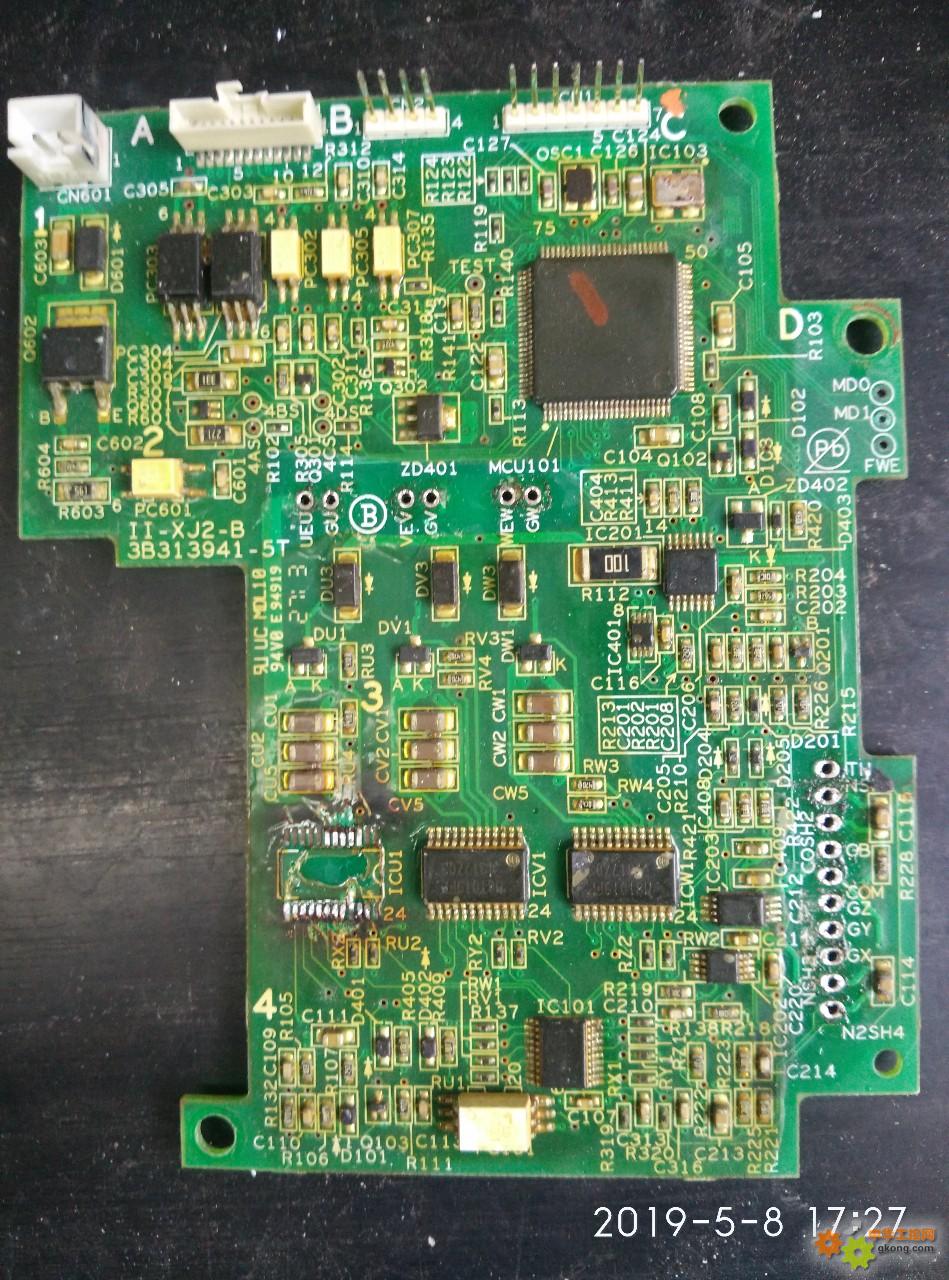

这款变频器，为了缩小体积，开关电源板、驱动板、IGBT底座，都是焊接。维修、测试极其不方便。基本属于一次性产品。。。坏了就扔了吧！

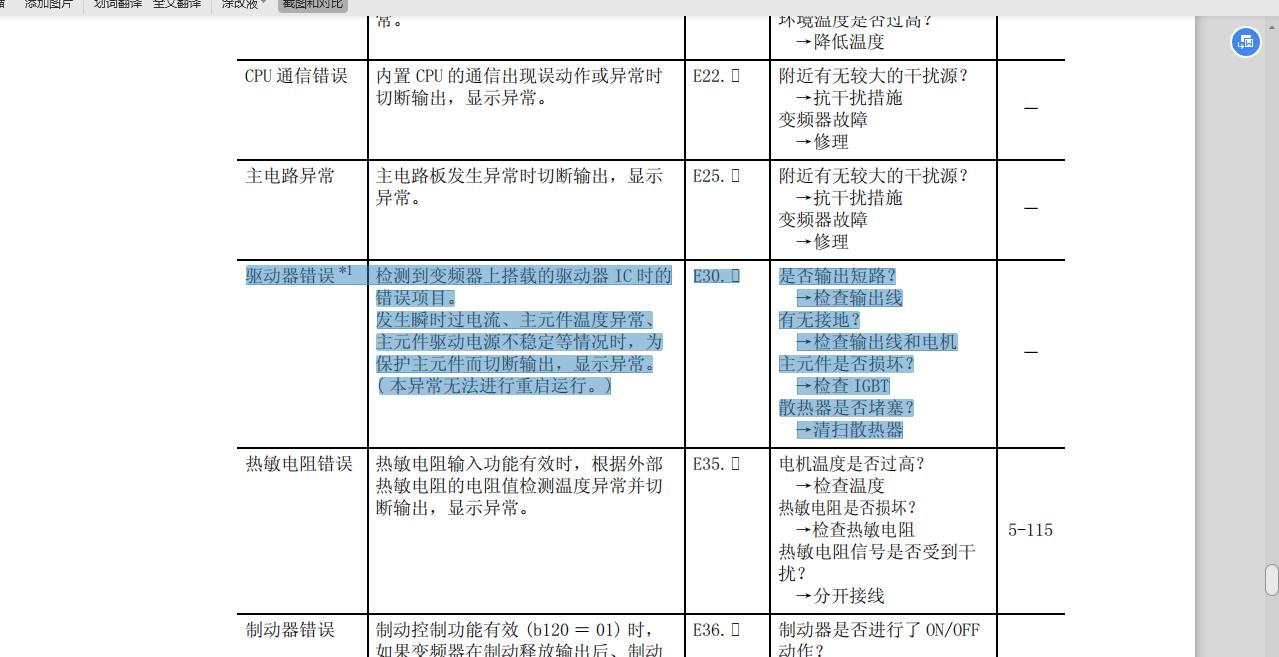

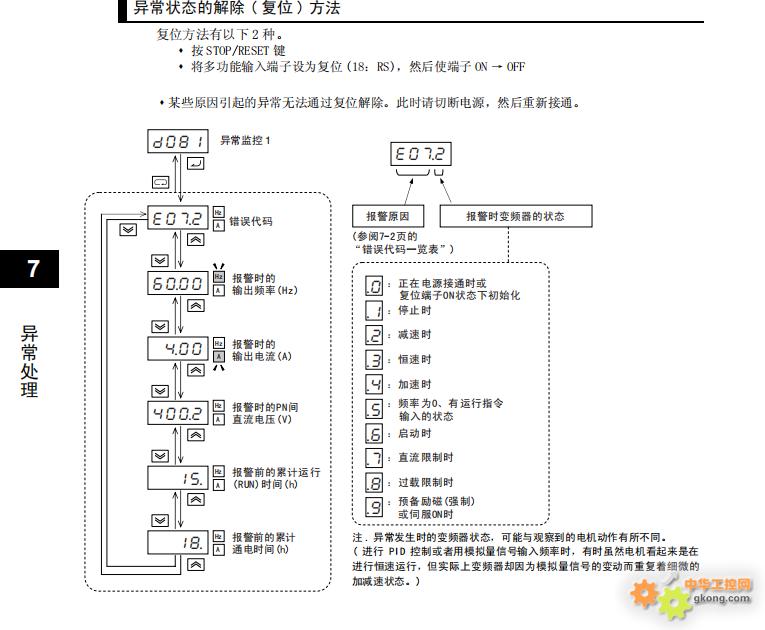

手册不在身边。E30.4是什么故障？

多年的老机型，又没有电路图。。。换所有的电解电容（除母线电容外）试试吧。

这机器做得太操蛋，根本不考虑后期维修，电路板层层叠加焊接。。。没有好吸锡器简直就是灾难；而且，厚实的绝缘漆涂满电路板和元件。。。万用表表笔得用钢针。
我维修了几十台，基本都是换板，拆东墙补西墙拼凑。
