S7-200扩展PPI口连上位机或者触摸屏

keywords：S7-200CN、PPI口不够用、西门子PPI协议


做项目经常会遇到200PLC的PPI口不够用的情况，大连德嘉推出的PPI扩展模块，可以扩展出一个PPI口（标准的西门子PPI协议，但是不能做485通讯哦~），使用时软硬件无需做任何改动，即插即用！ PPI扩展模块的PPI口地址是2 （是固定不变的）
PPI扩展模块的PPI口的协议是与S7-200PLC出厂缺省设置一样,都是PPI从站模式(即点到点接口协议)。

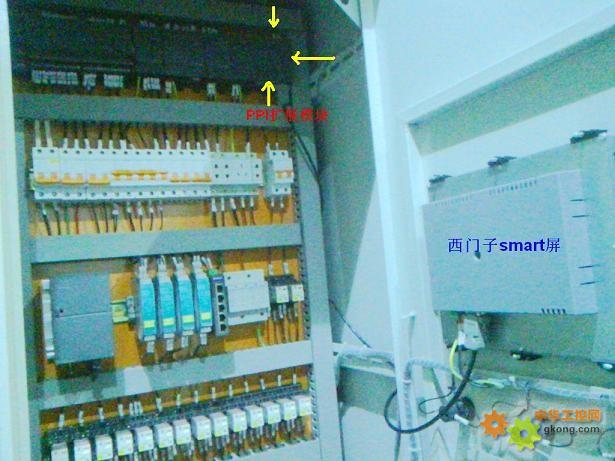

可以连接西门子smart700/1000触摸屏,也可以连接昆仑通态，步科，威伦等众多国内品牌触摸屏，还可以连接西门子USB-PPI，RS232-PPI编程电缆进行在线编程(上传/下载)或实时监控。
PPI扩展模块的PPI口的波特率为187.5K，19200，9600。

注：该设置是由模块下边的端子短接来完成的。设置好波特率之后需要重新上电，上电自检9秒之后才会进入工作状态
（1）、如果不短接(即不做任何设置) 波特率为187.5K。
（2）、将左下排第二端子与左下排第三端子用导线短接,波特率为9600。
（3）、将左下排第二端子与左下排第四端子用导线短接,波特率为19200。


PPI扩展模块需要外接24V供电:上排右起第2个端子接24V正,上排右起第3个端子接24V地。
