【2020贴图】借活动时机翻出刚工作时的回忆

收藏
分享到
21004
cgmguangming
文章数：4266
年度积分：628
历史总积分：21004
作者的所有帖子(4266)
注册时间：2009/10/6
发站内信
西门子接触器（三）
2011国庆活动
发表于：2020/2/18 20:38:57
#0楼
    飘在外面打工，搬家多次，总有一些压箱底的东西舍不得扔，看到论坛有贴图活动，翻出了刚工作时自己画的图，顺便拍图片保留。前六张是当时部门购买独立温控器，自己设计的箱体，把它们组合起来，四个一组供某些实验用，当时自己画机械图都困难，对钣金更是一头雾水，泡图书馆，查资料，勉强交差，后来赶上经济萧条，最后也就做了一个样本。由于单位限制电子资料外漏，只保留了这些图纸，算是自己第一次设计的实现。
附件 1.jpg



附件 2.jpg



附件 3.jpg

附件 4.jpg

附件 5.jpg

附件 6.jpg



发现异常解决之，才有进步与快乐！分享给大家会有更多收获与成长！
只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
21004
cgmguangming
文章数：4266
年度积分：628
历史总积分：21004
作者的所有帖子(4266)
注册时间：2009/10/6
发站内信
西门子接触器（三）
2011国庆活动
发表于：2020/2/18 20:47:40
#1楼

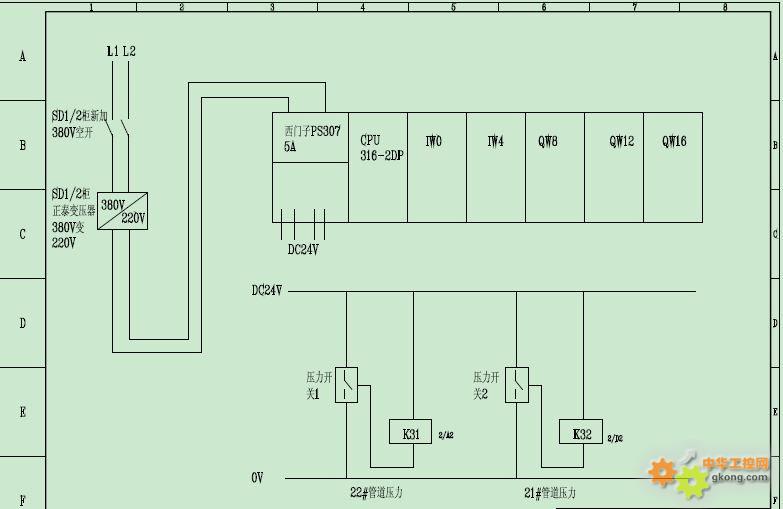

后来又一次改造主要是电气方面的，一种空压机送PE料设备，经常发生管道堵料，有人提出在管道怎么增加压力开关，当检测到压力超后认为堵料发生，关闭下料闸板，带管道堵的料被吹空，压力下降后再打开闸板。前提是改造添加的都是独立于原设备的，属于附加功能。按照此建议自己设计了程序，画图纸，和同事们改造完成。元器件都是平时报废设备上的拆机件，看着很牛似的，这么小的功能，居然用316-2DP的CPU。图画的不规范，好在使用6年没出过问题，去年设备升级，这套就闲置了，不过自己搞维护，别人的程序看过很多，当时动手写这么一个小程序，还是学了很多。
附件 10.jpg

附件 7.jpg

附件 8.jpg
发现异常解决之，才有进步与快乐！分享给大家会有更多收获与成长！
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
38801
jint 管理员
文章数：20681
年度积分：311
历史总积分：38801
作者的所有帖子(20681)
注册时间：2007/8/30
发站内信
发表于：2020/2/19 13:01:01
#2楼
看到大家都分享了很干货的图纸，真的很难评选的感觉
温馨提示：
电话：0755-26546361
邮箱：blog@gkong.com
微信公众号：工控论坛；微信号gkongbbs；
不定期修改账号密码；不要在多个网站用同一账号密码
可随时站内信联系，工作日可拨打电话或发邮件咨询相关问题
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
4326
965528555
文章数：507
年度积分：50
历史总积分：4326
作者的所有帖子(507)
注册时间：2009/9/7
发站内信
三菱电机活动（三）
发表于：2020/2/19 18:33:37
#3楼
这个活动很不错啊，很多好的东西展示了出来，支持一下
西门子S7-1200.S7-1500.S7-300.V90.G120.S120.
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
8450
chengzheng
文章数：1653
年度积分：272
历史总积分：8450
作者的所有帖子(1653)
注册时间：2006/7/24
发站内信
发表于：2020/2/21 11:58:46
#4楼
看了下尺寸标注，
感觉可以借鉴。

我开始考虑从左边第一个线条开始标注，
比较下，标注的数字要多出近一倍。
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
11371
产品体验中心会员
gjf201337
文章数：2585
年度积分：457
历史总积分：11371
作者的所有帖子(2585)
注册时间：2013/11/1
发站内信
三菱电机活动（三）
发表于：2020/4/3 17:29:21
#5楼
机构也是你设计啊！
享受生活
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
21004
cgmguangming
文章数：4266
年度积分：628
历史总积分：21004
作者的所有帖子(4266)
注册时间：2009/10/6
发站内信
西门子接触器（三）
2011国庆活动
发表于：2020/4/3 20:19:04
#6楼
回复 #5楼 gjf201337
第一部分拍的纸质图档，当时只设计实现了自己组装的温控器壳体。第二部分是在原有设备上改造，只设计实现了电路。没有什么新机构的设计实现。
发现异常解决之，才有进步与快乐！分享给大家会有更多收获与成长！
